В работе представлена реставрация 150 АС-009 “Кливер”. В ней мастер полностью перебрал динамики, усилил корпус и сделал новый внешний вид. Работы настолько много, что в одну статью поместить не получилось, по этому она разбита еще на 3 отдельные работы по работе с динамиками:
- НЧ динамики 100 ГДН-3-8
- СЧ динамики 30 ГДС-1-8
- ВЧ динамики 10 ГДВ-4-16

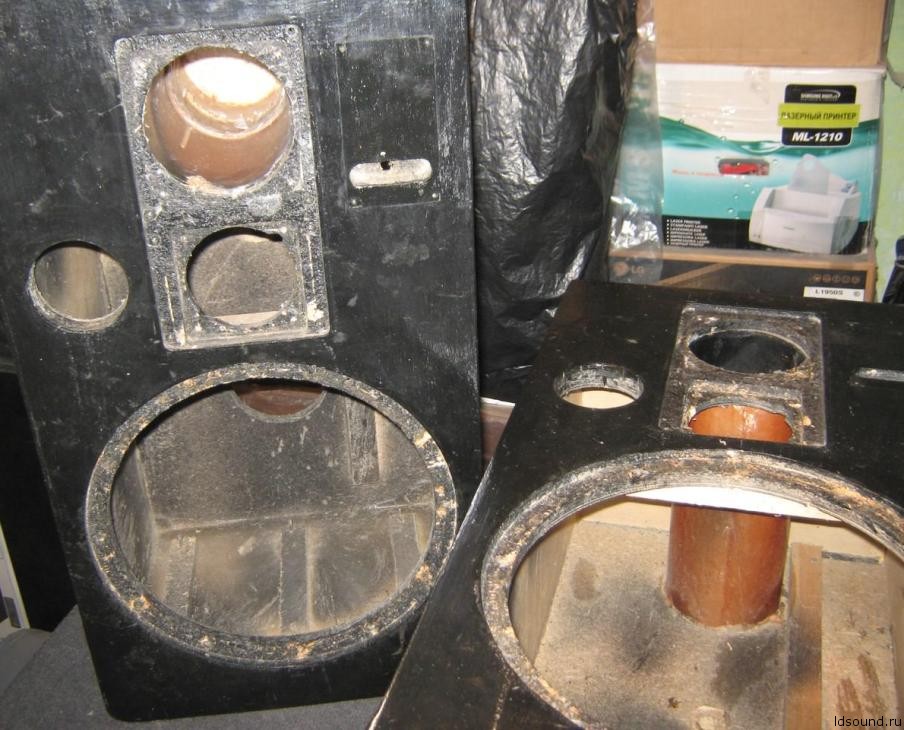

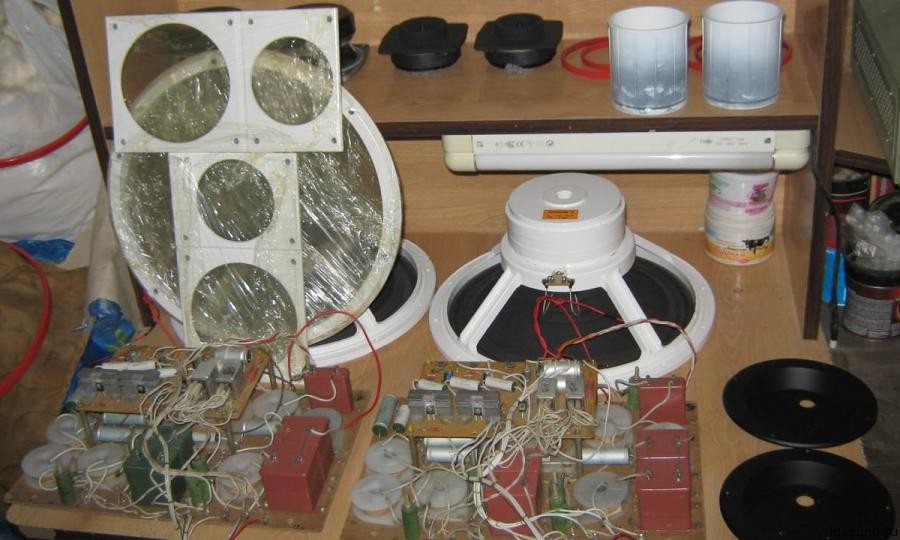

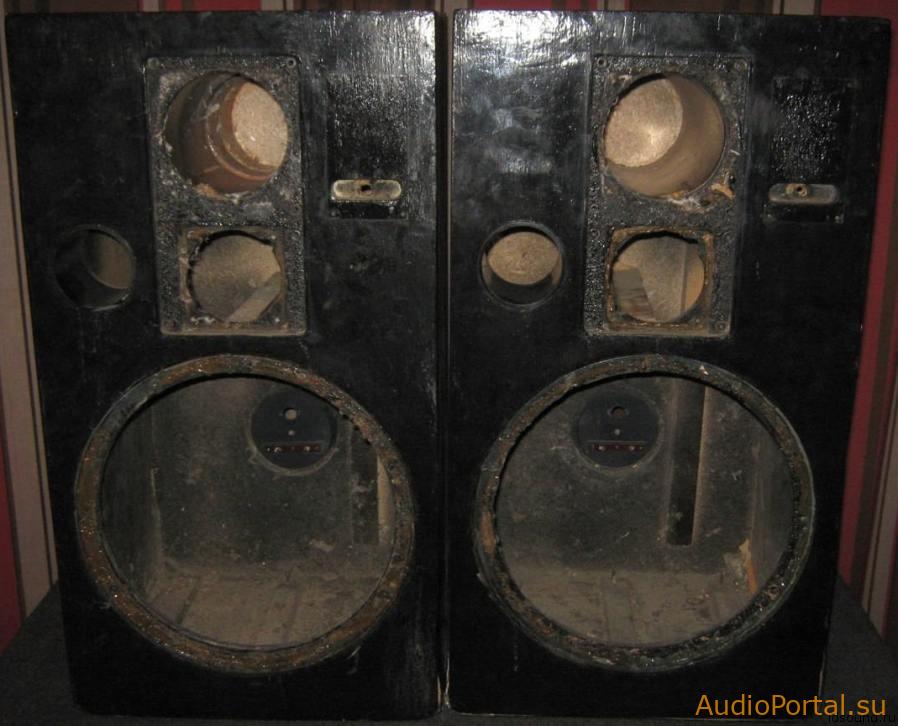

Все как обычно начинается с разборки:
^Нажмите для увеличения^
^Нажмите для увеличения^

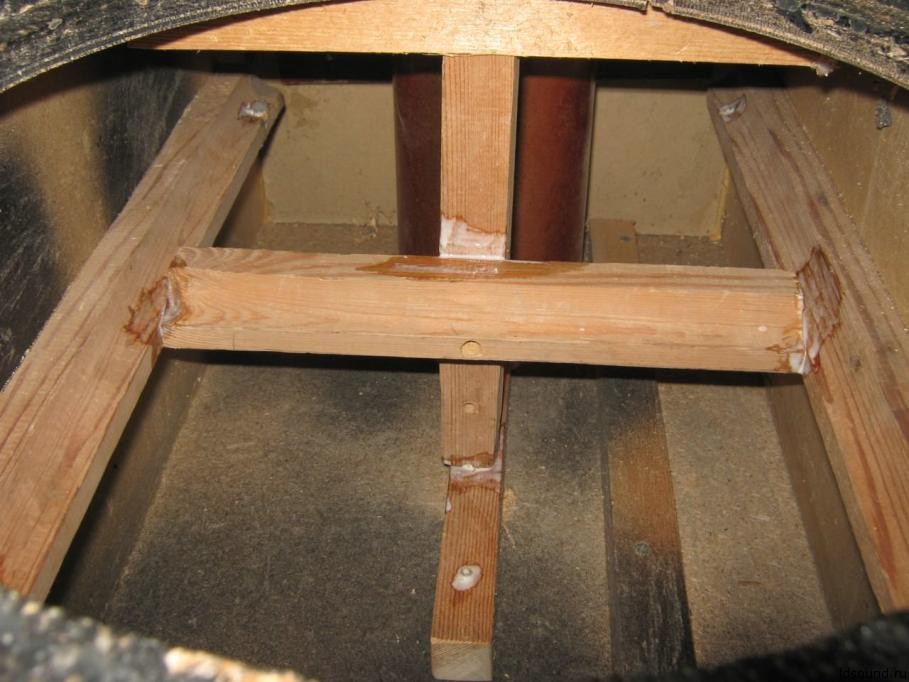

Усиливаем корпус, распорки, и стяжки крепим на саморезы + клей:
^Нажмите для увеличения^

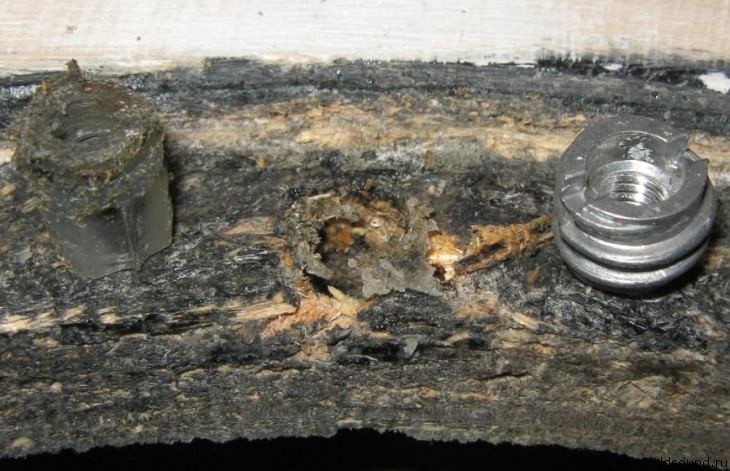

Старые гайки под крепления НЧ динамиков меняем на новые:
^Нажмите для увеличения^

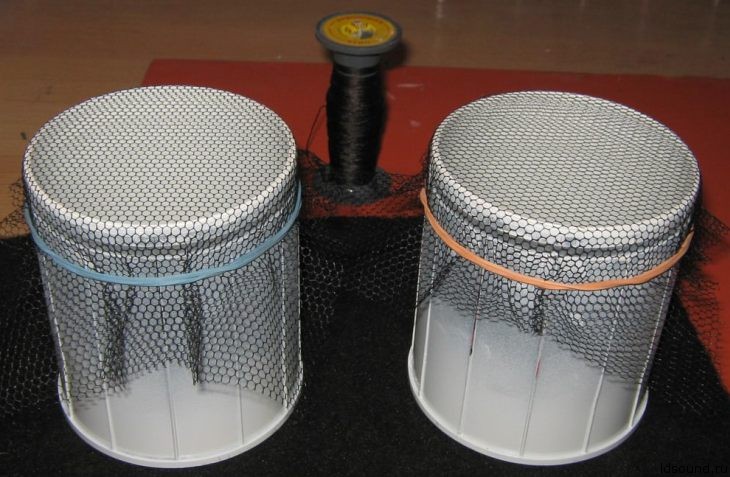

Фазоинверторы:
^Нажмите для увеличения^

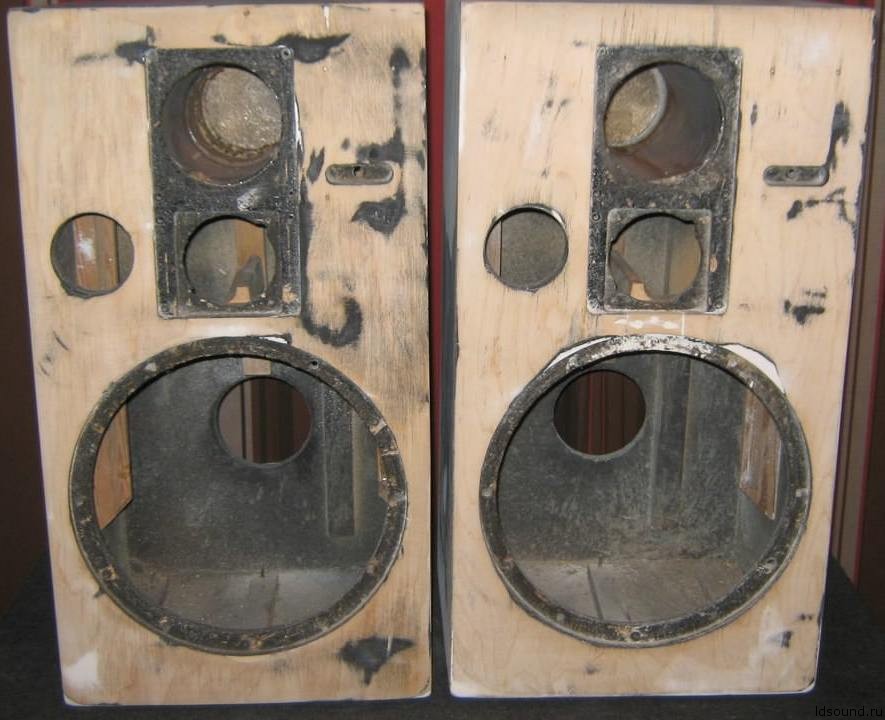

Корпус шпаклюем, грунтуем и готовим к внешней покраске:
^Нажмите для увеличения^

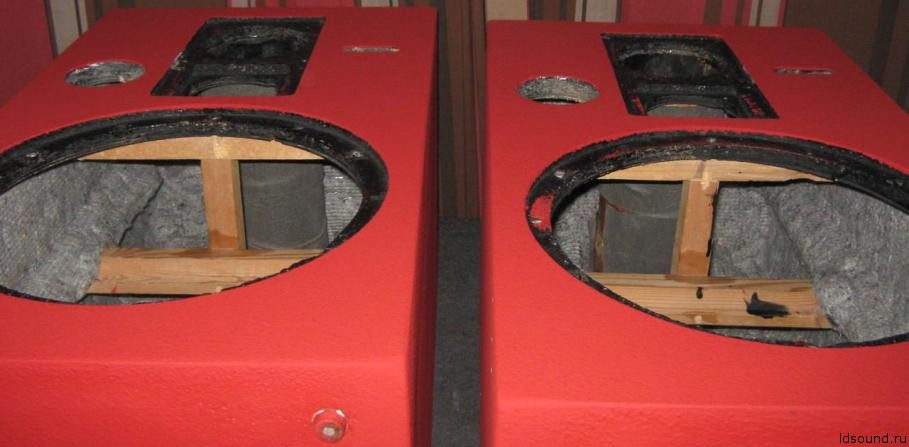

Внутри клеем звукопоглотитель:
^Нажмите для увеличения^

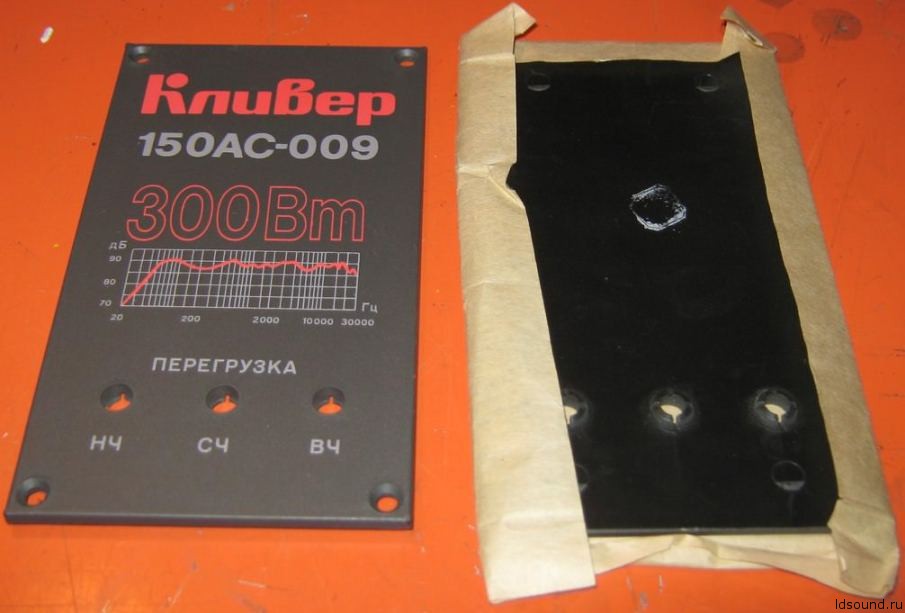

Новые шильдики:
^Нажмите для увеличения^

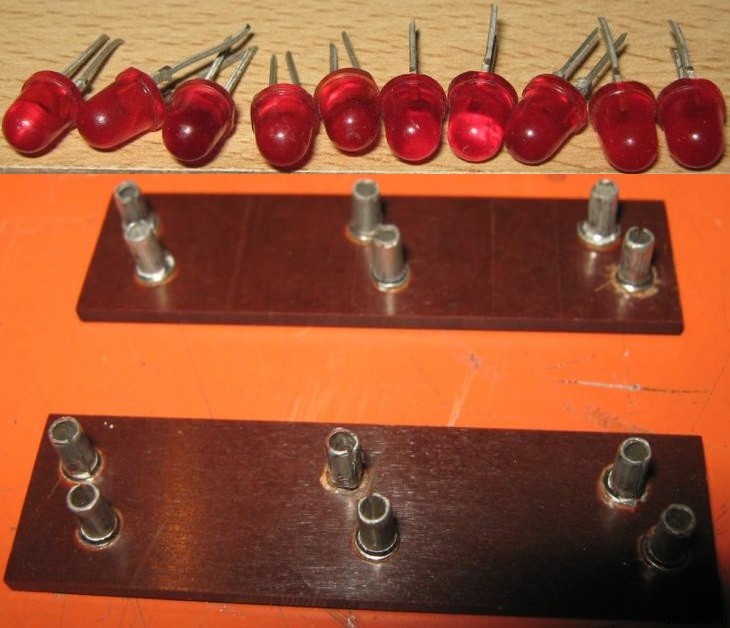

Индикация перегрузки и новые панельки:
^Нажмите для увеличения^

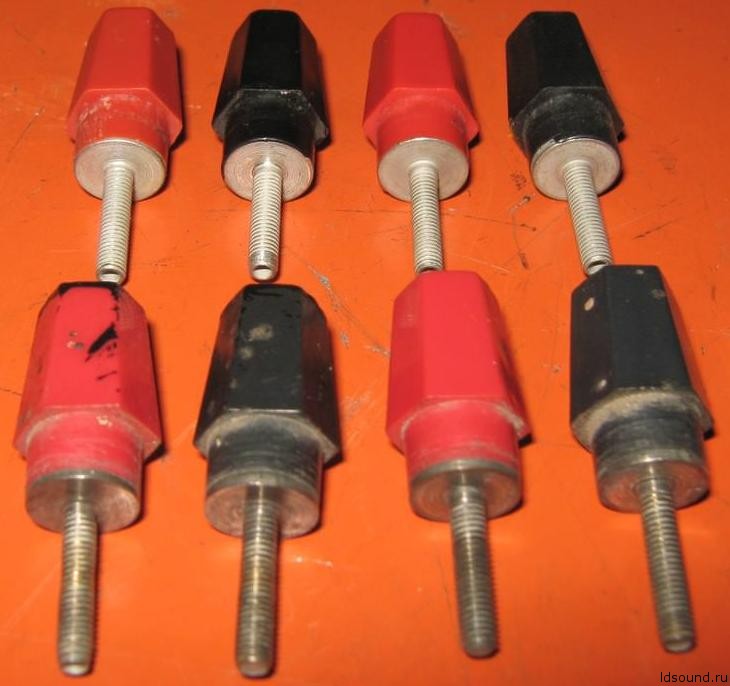

Клеммы:
^Нажмите для увеличения^
^Нажмите для увеличения^

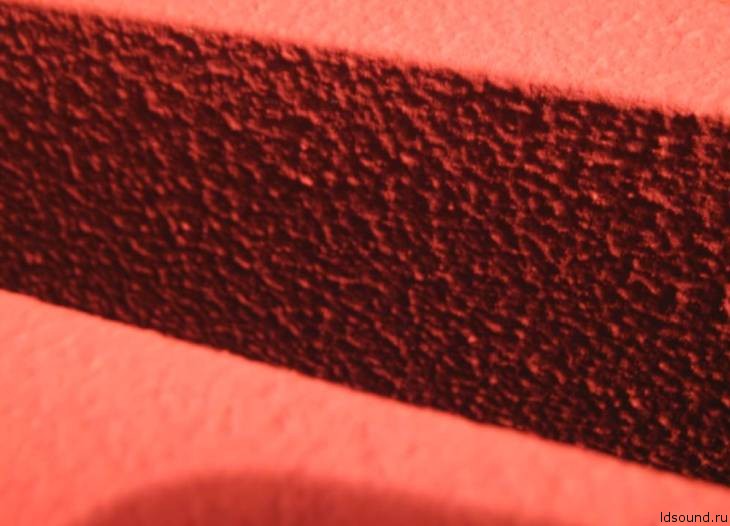

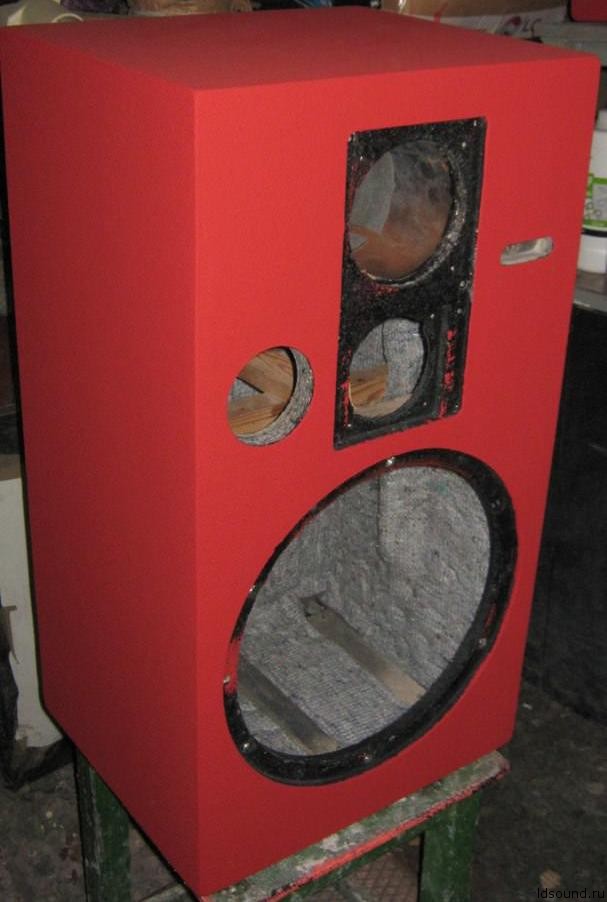

Грунтуем и красим корпус:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Все готово, можно преступать к сборке:
^Нажмите для увеличения^

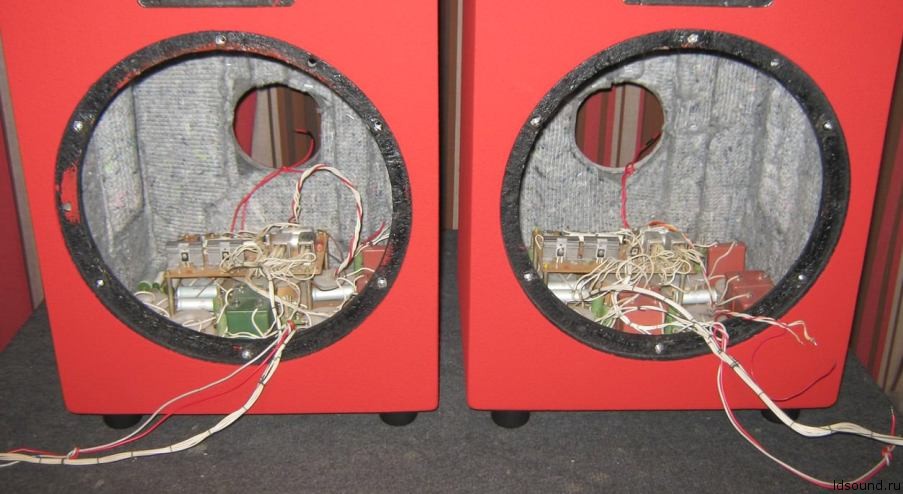

Фильтры установлены, к нижней панеле прикручены резиновые ножки:
^Нажмите для увеличения^

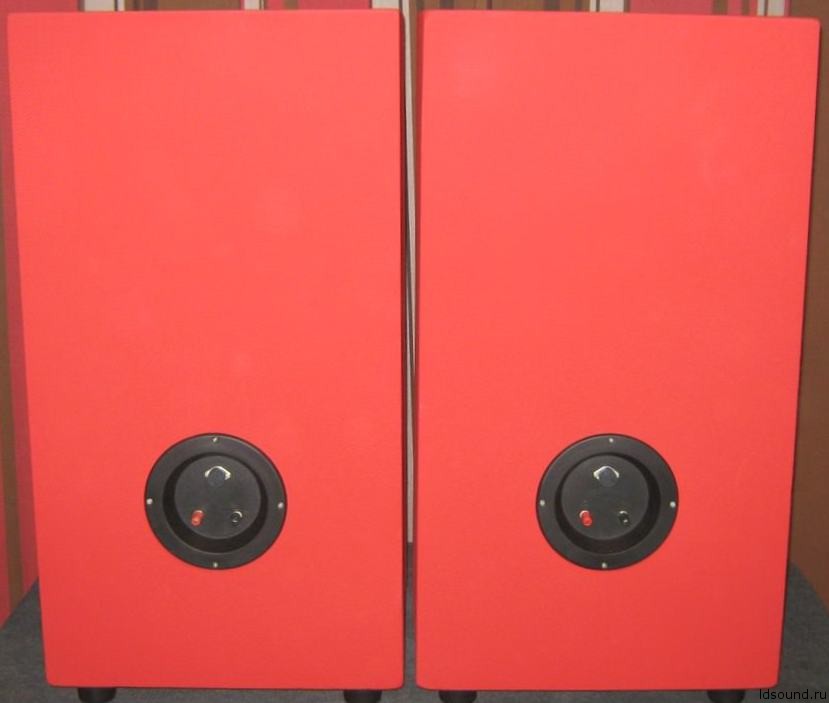

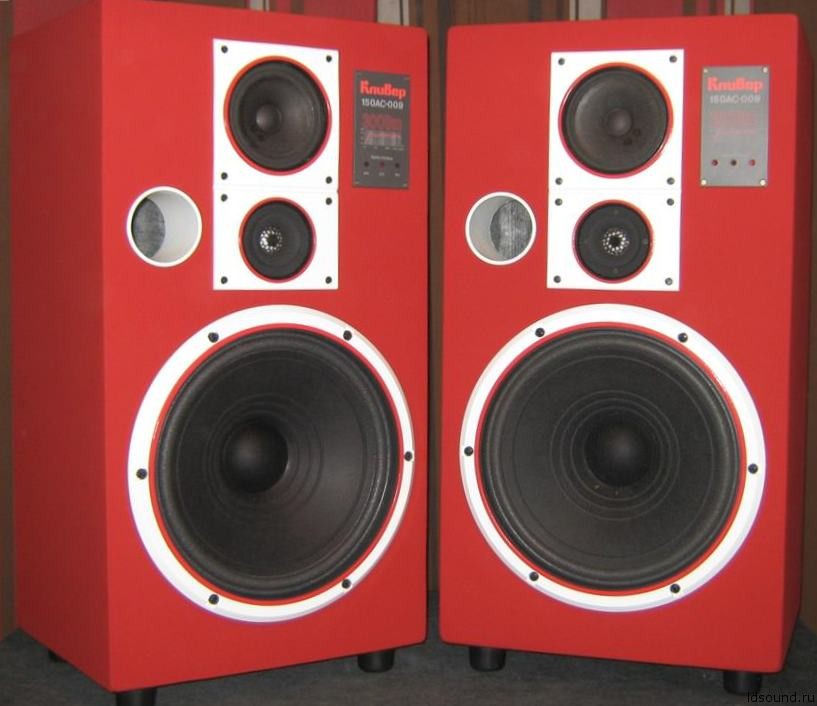

Готовый результат:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Автор работы: Роман Криштопин
