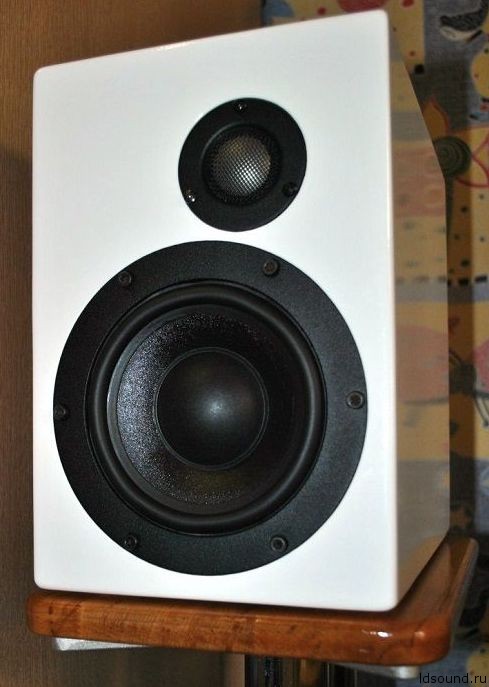

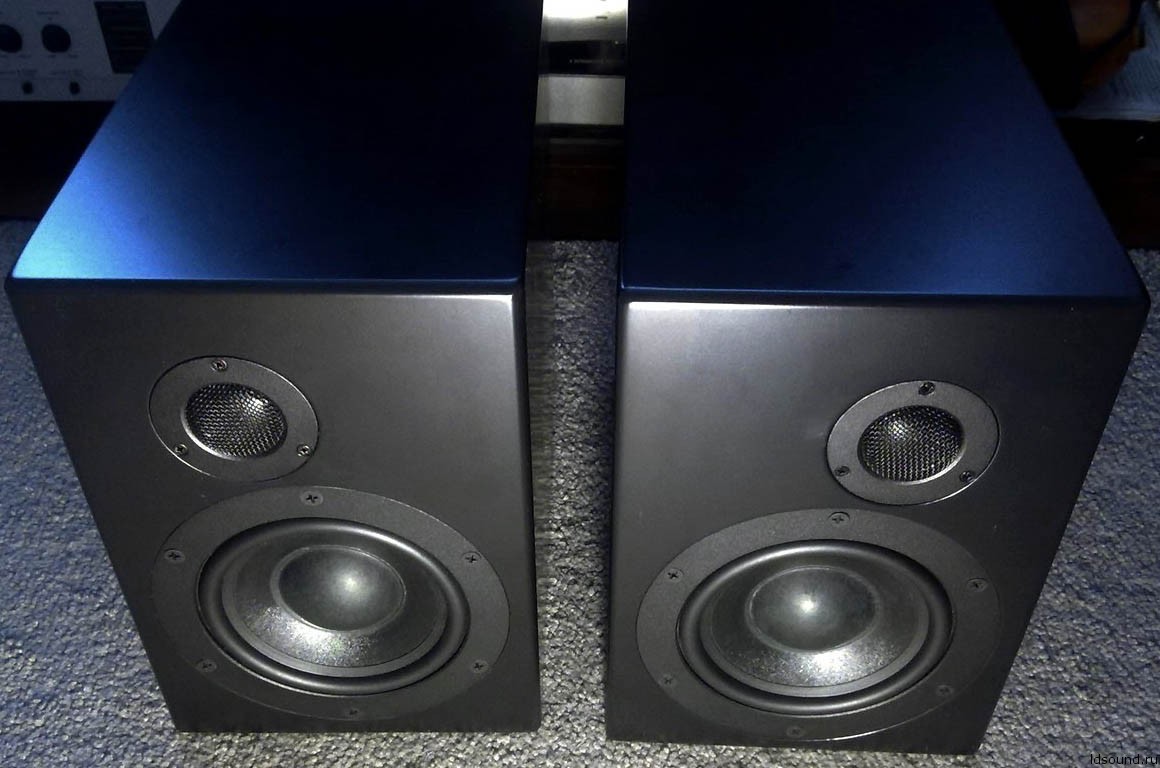

2-х полосная АС на Asalab B1354.8 + Asalab T252.1.8

^Нажмите для увеличения^

Технические характеристики:

Диапазон воспроизводимых частот: 50 – 20000 Гц

Чувствительность: 85 дБ/2,83 В/м

Мощность: 50 Вт

Используемые динамики:

НЧ: Asalab B1354.8 (конусный)

ВЧ: Asalab T252.1.8 (купольный)

Размеры (ВхШхГ): 250х170х280 мм

Масса: 7 кг

Описание:

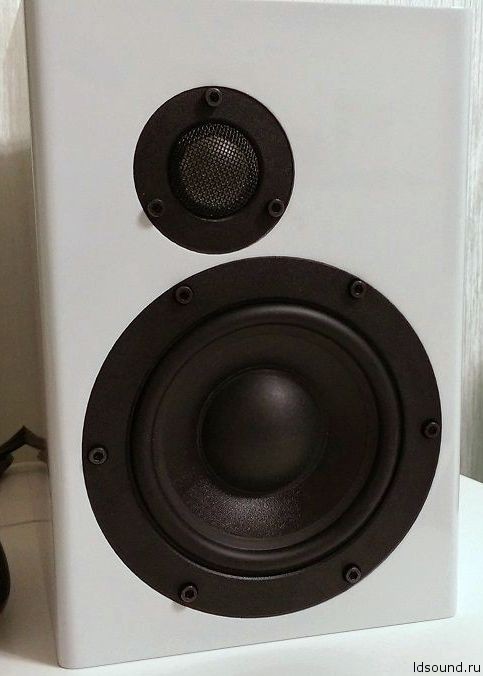

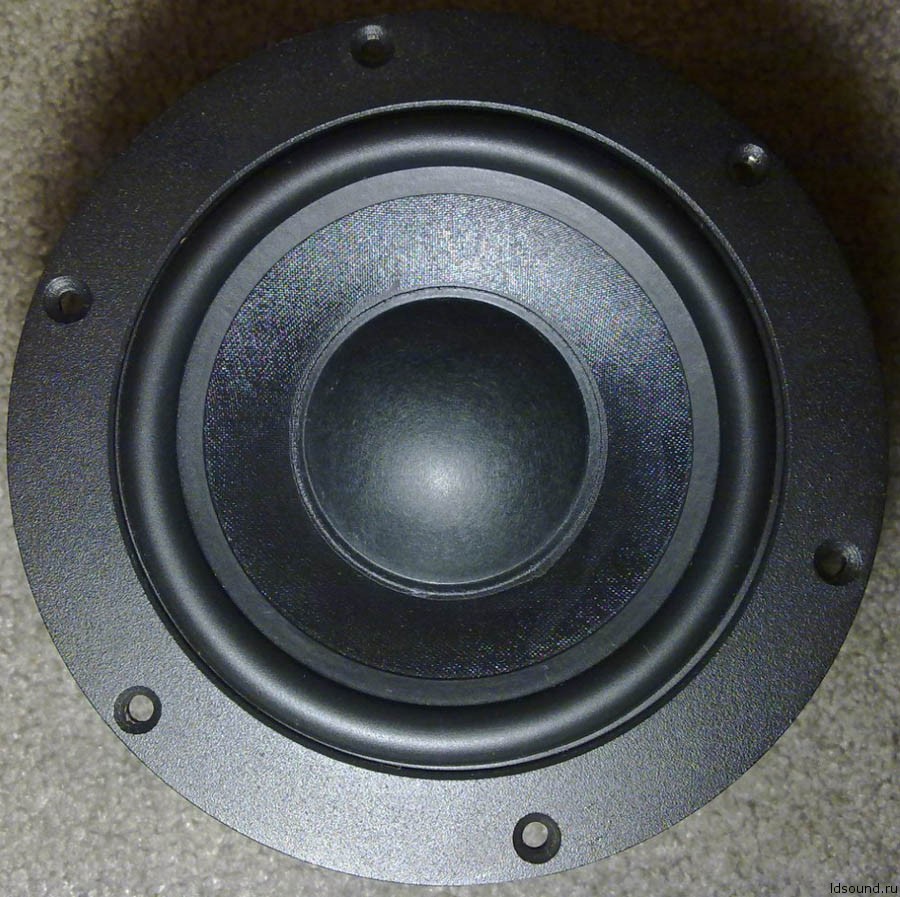

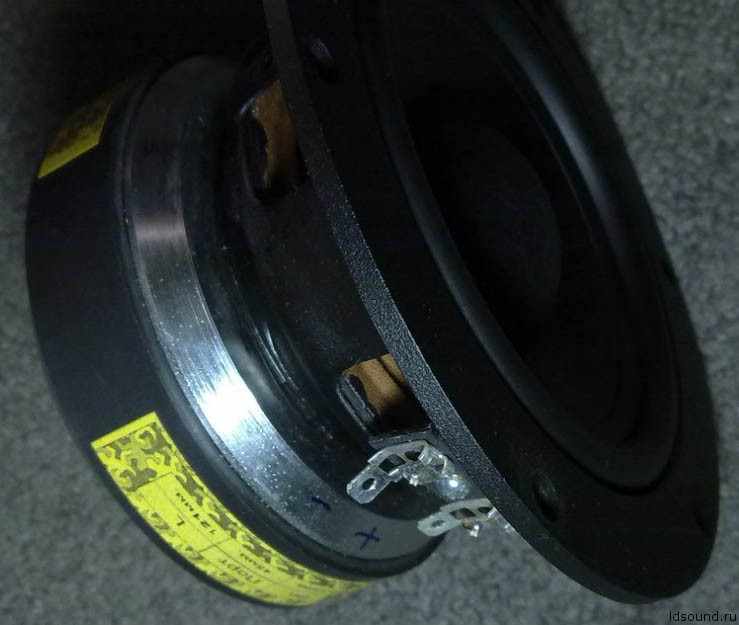

Решено было сделать очень маленькие колонки с вау эффектом по басу. Для этого нужен был динамик с мощным магнитом, большим ходом и тяжелой подвижкой, выбор пал на Асалаб B1354.8:

^Нажмите для увеличения^

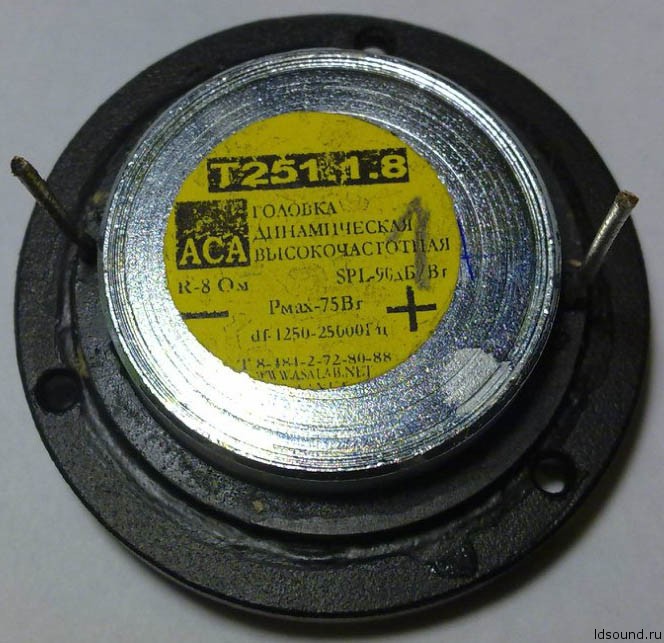

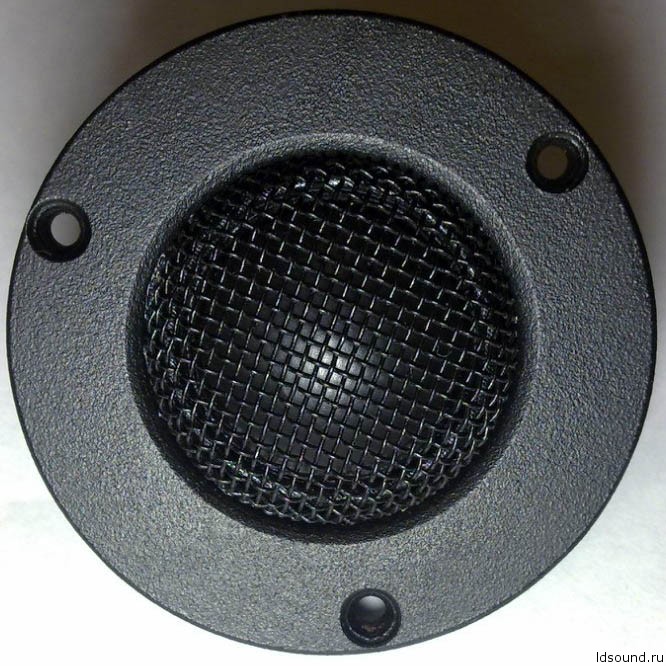

ВЧ хотелось разместить, как можно ближе к НЧ чтобы расширить ДН, нужен ВЧ с маленьким фланцем, выбор – Асалаб T252.1.8 (T252.1.8 производится, но отсутствует в прайсе):

^Нажмите для увеличения^

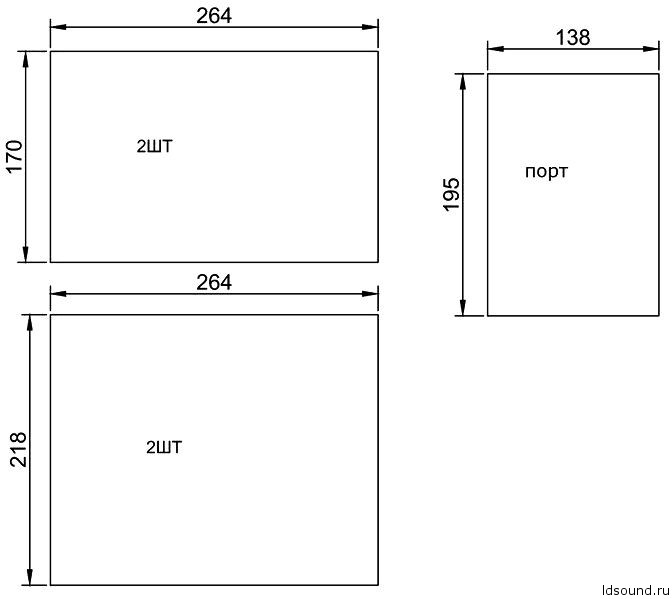

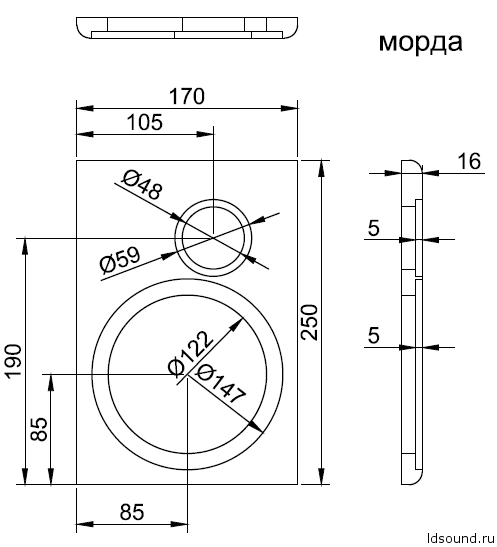

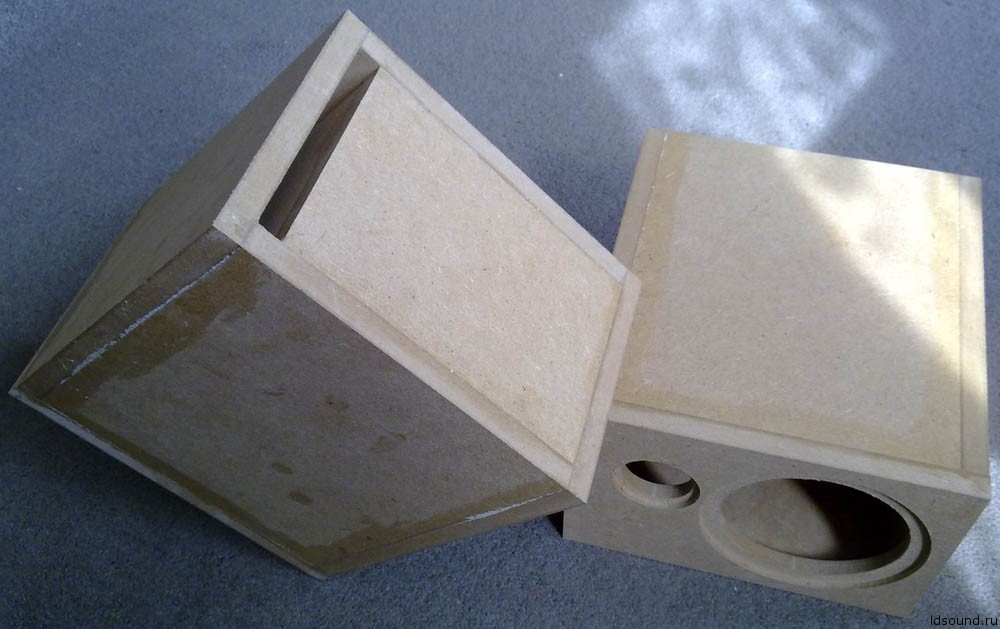

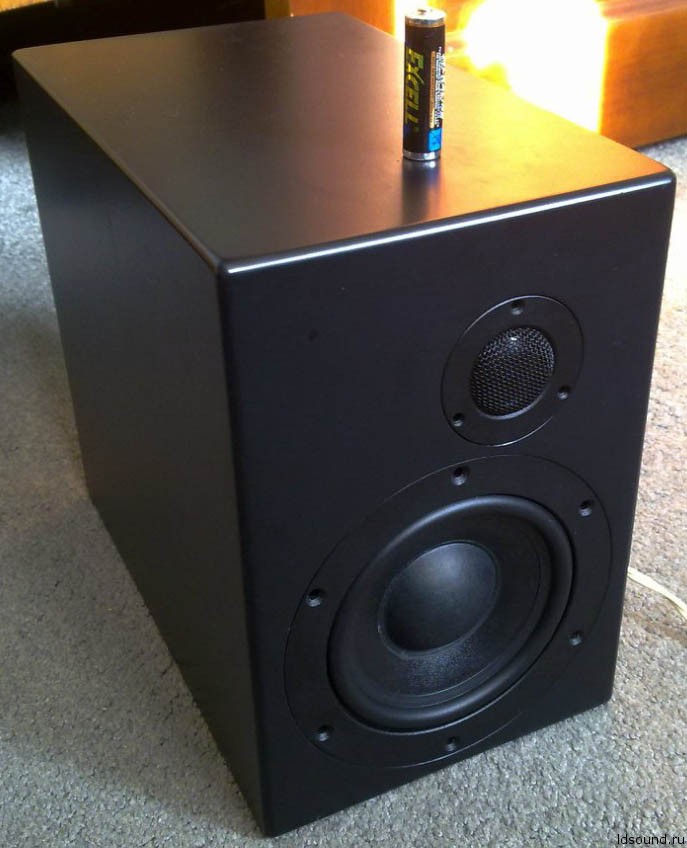

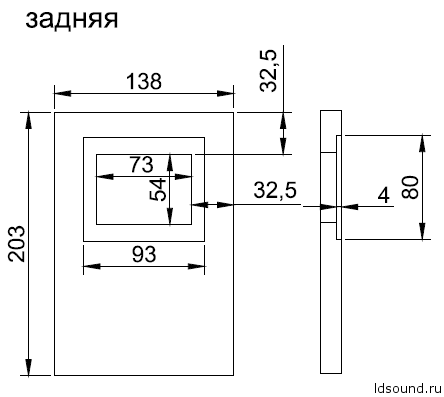

Динамики приехали, сделан ящик из MDF толщиной 16 мм. Размер корпуса (ВхШХГ) 250х170х280 мм с внутренним объемом 6 л. Частота настройки фазоинвертора 55 Гц. Порт ФИ находится сзади сечением 15×138 мм и длинной 195 мм. Порт ФИ выведен назад, который сохраняет нормальный режим работы при расстоянии до стены более 5 см. Можно вывести порт на лицевую часть АС, но качество звука будет хуже. Распил корпуса нужно начинать после получения динамиков, т. к. диаметр фланца у динамика может отличаться от указанного на чертеже. Корпус собирать на ПВА при помощи струбцин. Внутрь корпуса помещен кусок синтепона 30х30 см.

^Нажмите для увеличения^

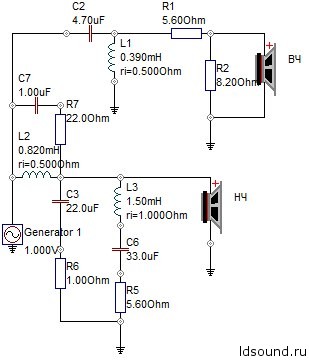

Обмерены динамики в ящике, смоделировано несколько вариантов фильтра, отслушаны, выбран был такой фильтр:

^Нажмите для увеличения^

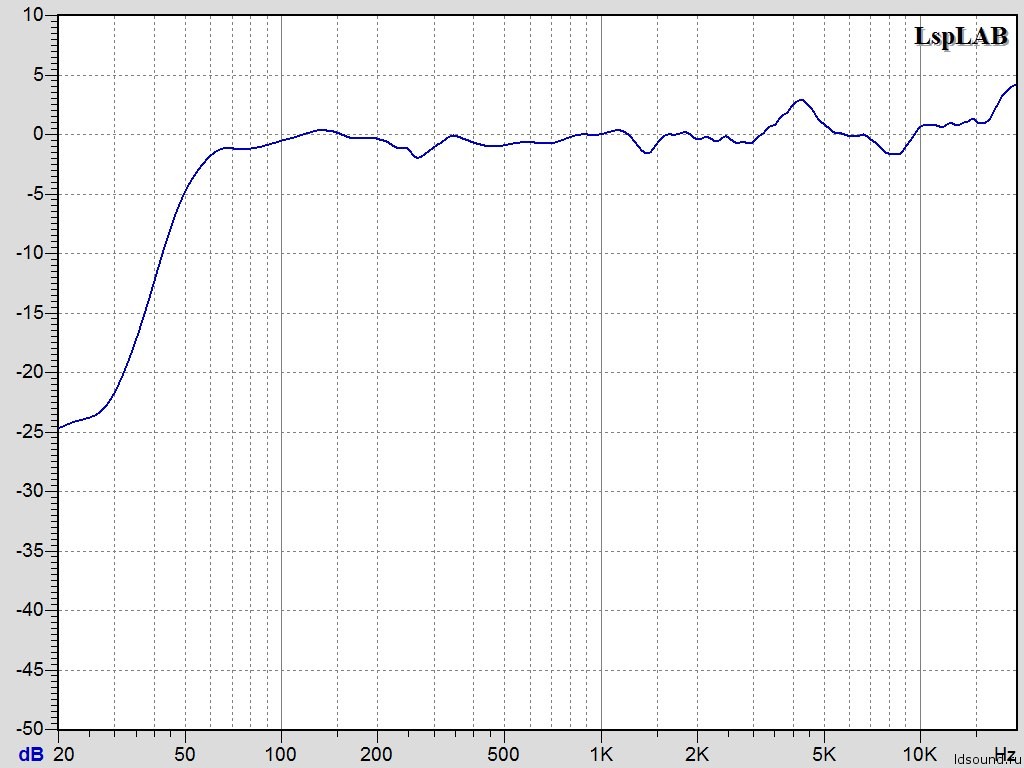

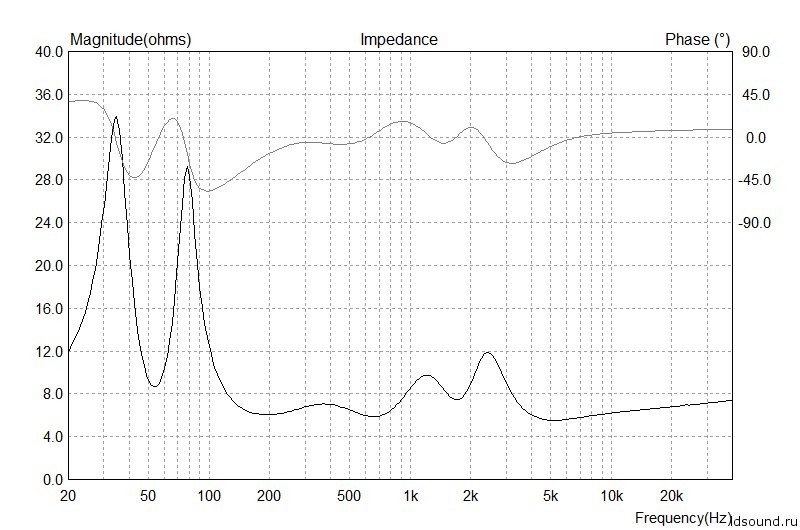

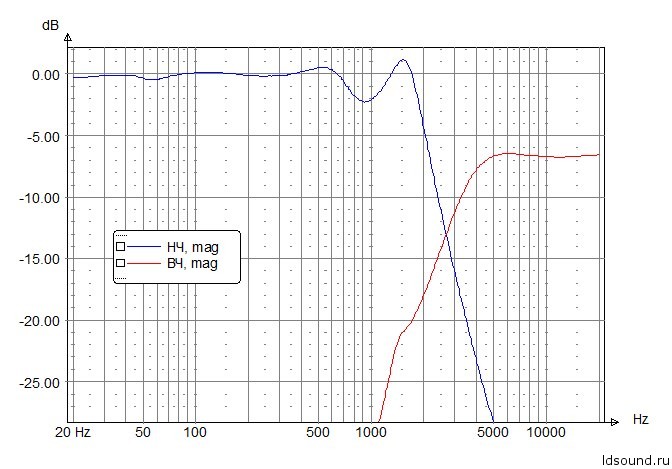

Измерения:

^Нажмите для увеличения^

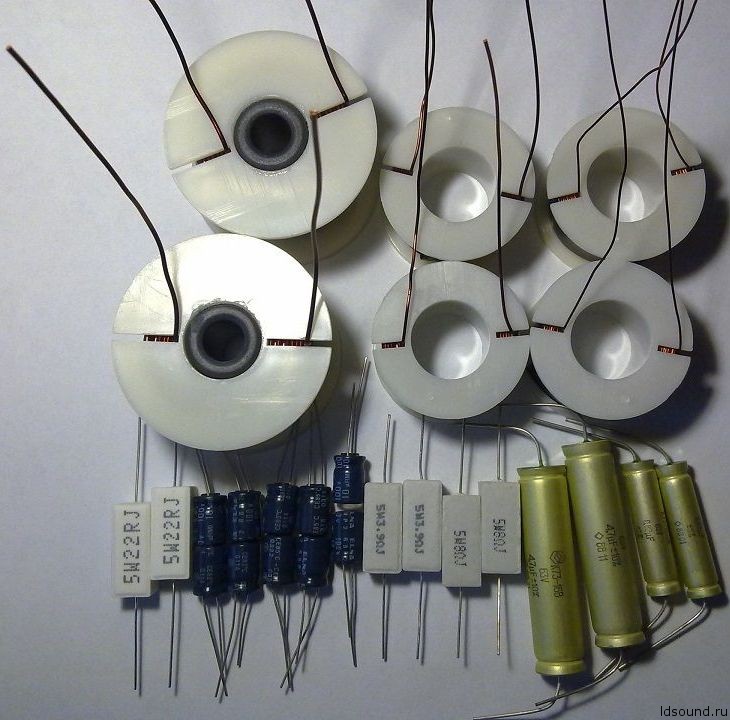

В фильтре используются катушки индуктивности 0,82 мГн сопротивлением (0,26 Ом), 1,5 мГн (2 Ом) и 0,39 мГн (0,53 Ом). Для разводки нужен медный многожильный провод сечением более 1,5 мм².

^Нажмите для увеличения^

Если ВЧ динамик расположить по центру лицевой панели, то качество звука будет хуже, возрастет неравномерность АЧХ вдвое и потребуется перенастройка фильтра.
