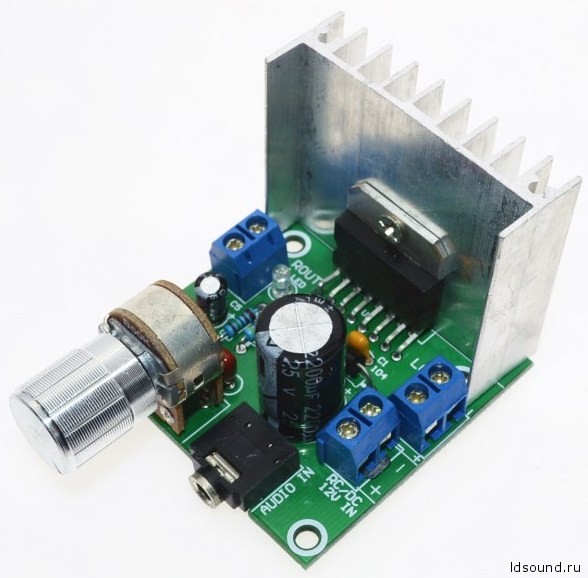

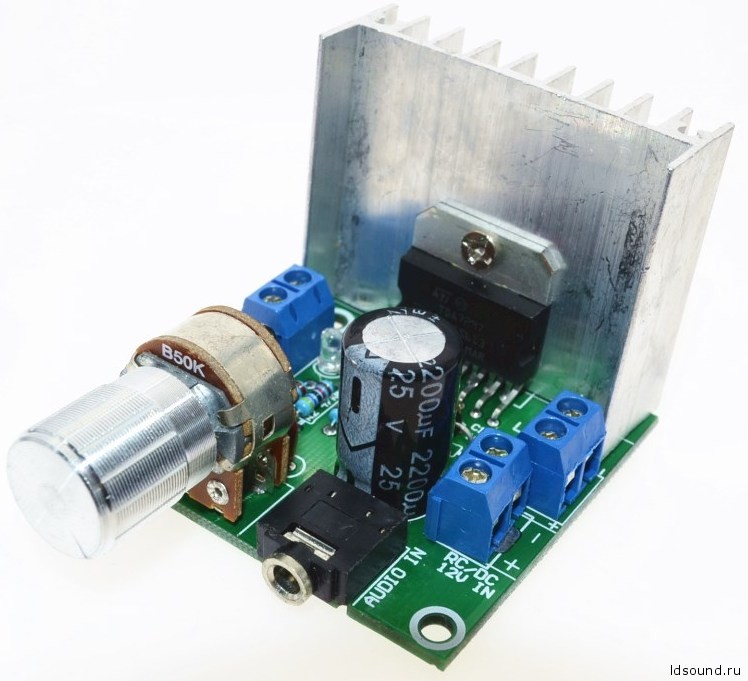

Изготовитель: Китай.
Цена: двухслойная плата за $3 с доставкой.
^Нажмите для увеличения^
^Нажмите для увеличения^
Характеристики:
Подаваемое постоянное напряжение: 9 – 15 В
Ток потребления при питании 12 В: 2 А
Выходная мощность: 2 х 15 Вт
Сопротивление подключаемой нагрузки: 4 – 8 Ом
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:

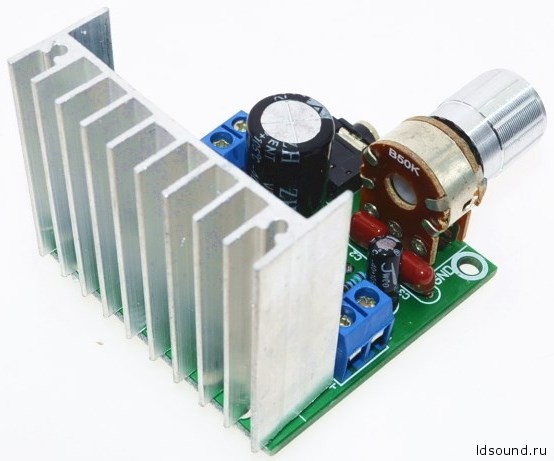

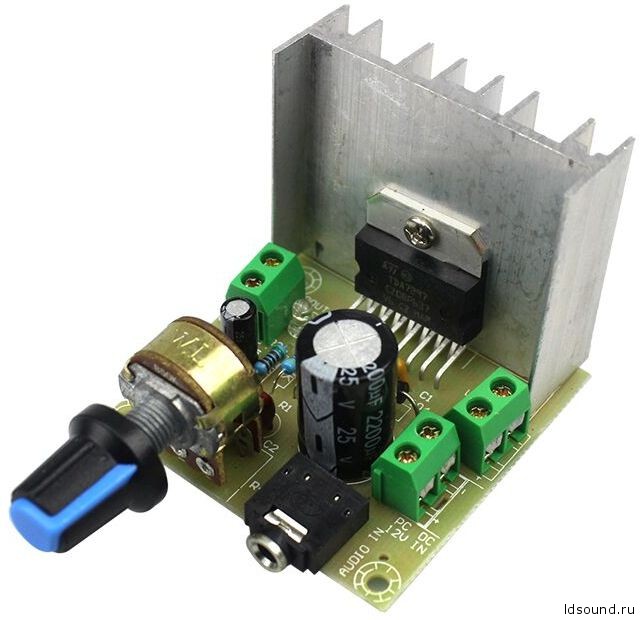

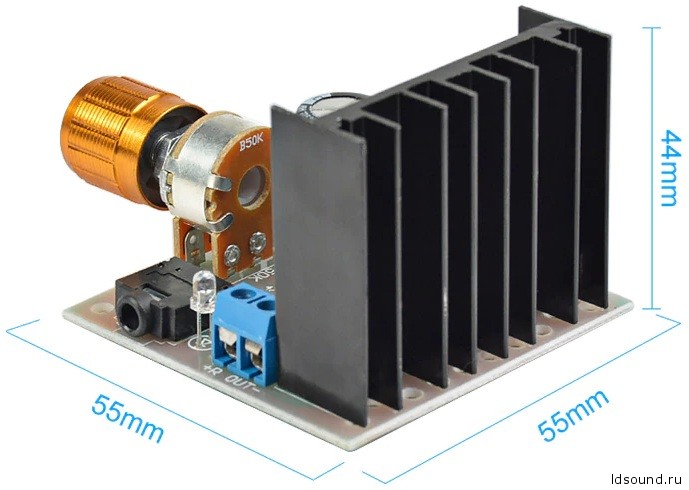

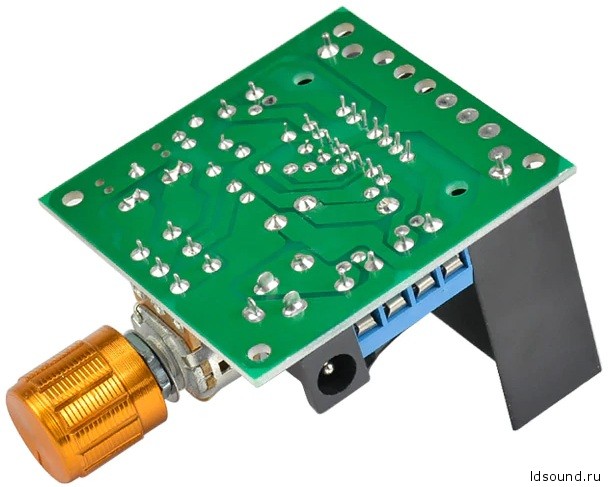

Усилитель продается на плате, полностью собран и готов к использованию. В продаже можно найти и другие усилители на TDA7297 (в виде конструктора или на плате по упрощенной схеме и размерах), но в данной статье рассмотрим только такой вариант. Плата предлагается в разных оформлениях. При покупке обращайте внимание на радиатор, при дешевой цене он может быть меньшей высоты или с малым количеством ребер. Так же отмечу двухстороннюю плату, верхний слой которой – земля.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

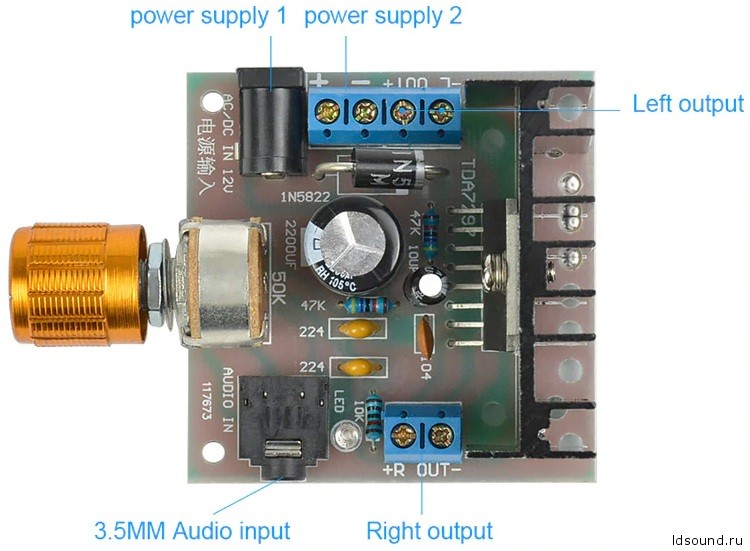

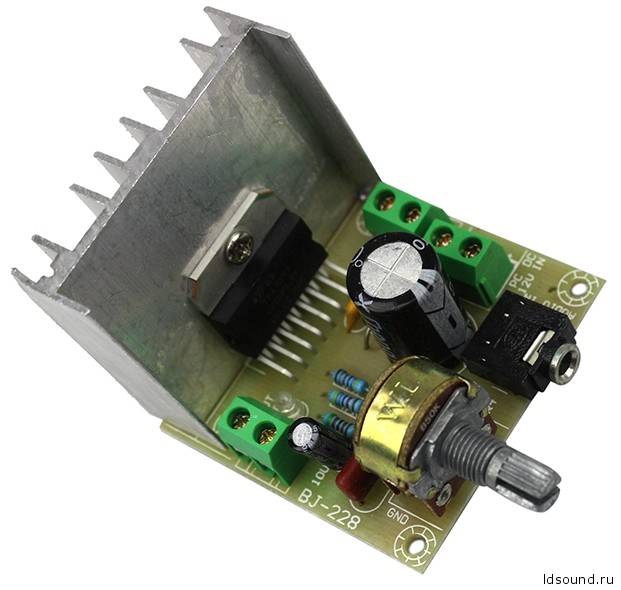

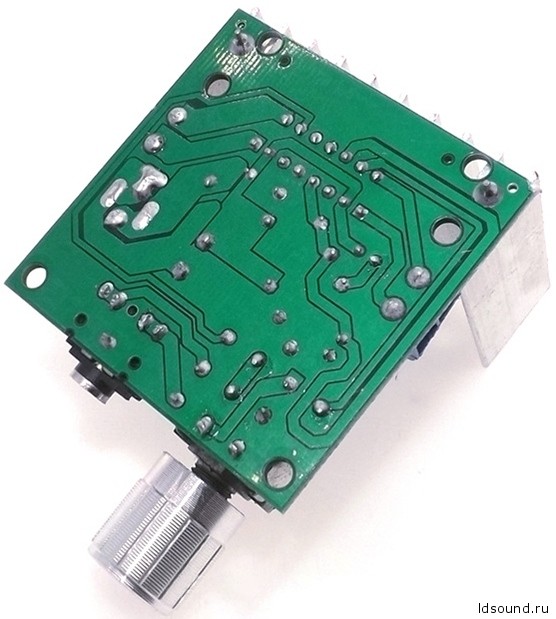

Хороший усилитель на фото ниже (2-х слойная плата):
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Электрическая схема усилителя TDA7297 из инструкции:
^Нажмите для увеличения^

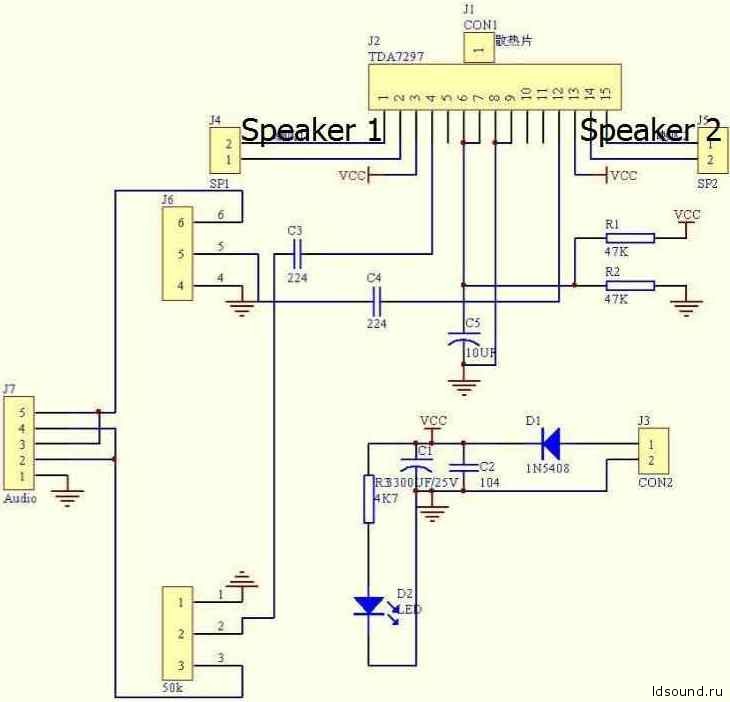

Схема усилителя на рассматриваемой плате:
^Нажмите для увеличения^
Я заказывал около сотни таких усилителей, все они были рабочие, без посторонних проблем. Одной поломкой однажды был отломанный переменный резистор/громкость из-за плохой упаковки. Звучание, если слушать не громко вполне хорошее, но стоит чуть добавить громкости и оно сразу превращается в полный ужас. Конечно никаких 2 по 15 Вт здесь нет, но свои честные 2 по 7 Вт с нагрузкой 4 Ом выдаст.
^Нажмите для увеличения^
^Нажмите для увеличения^
TDA7297 – datasheet
