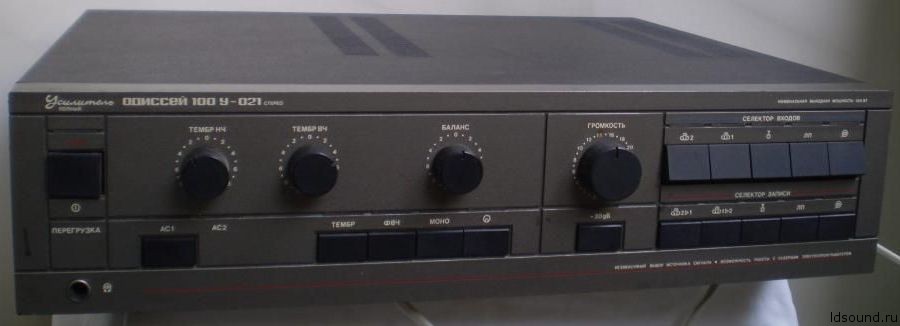

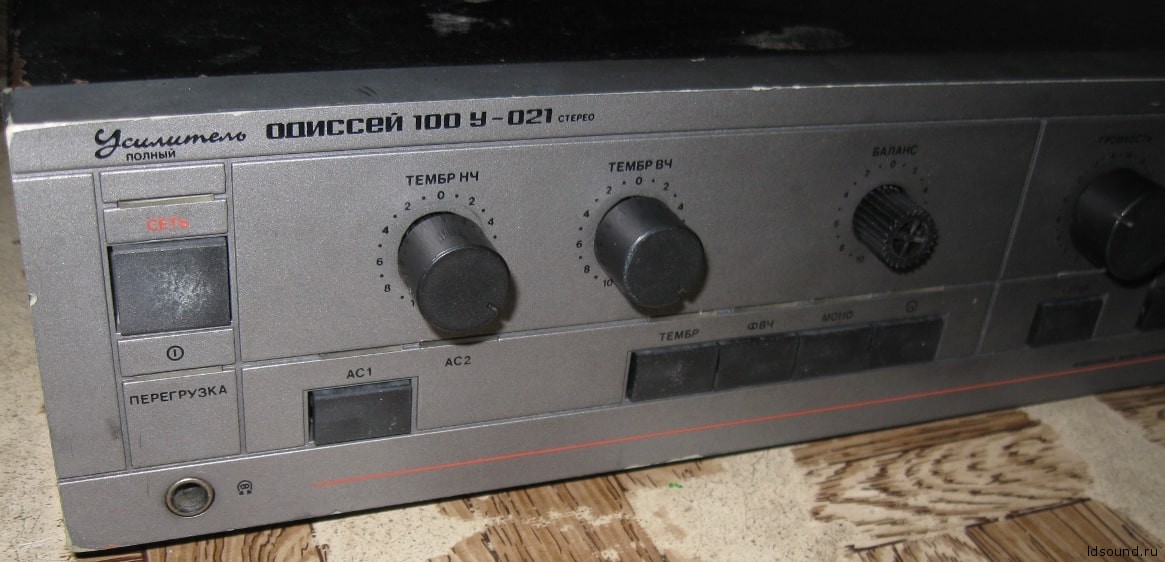

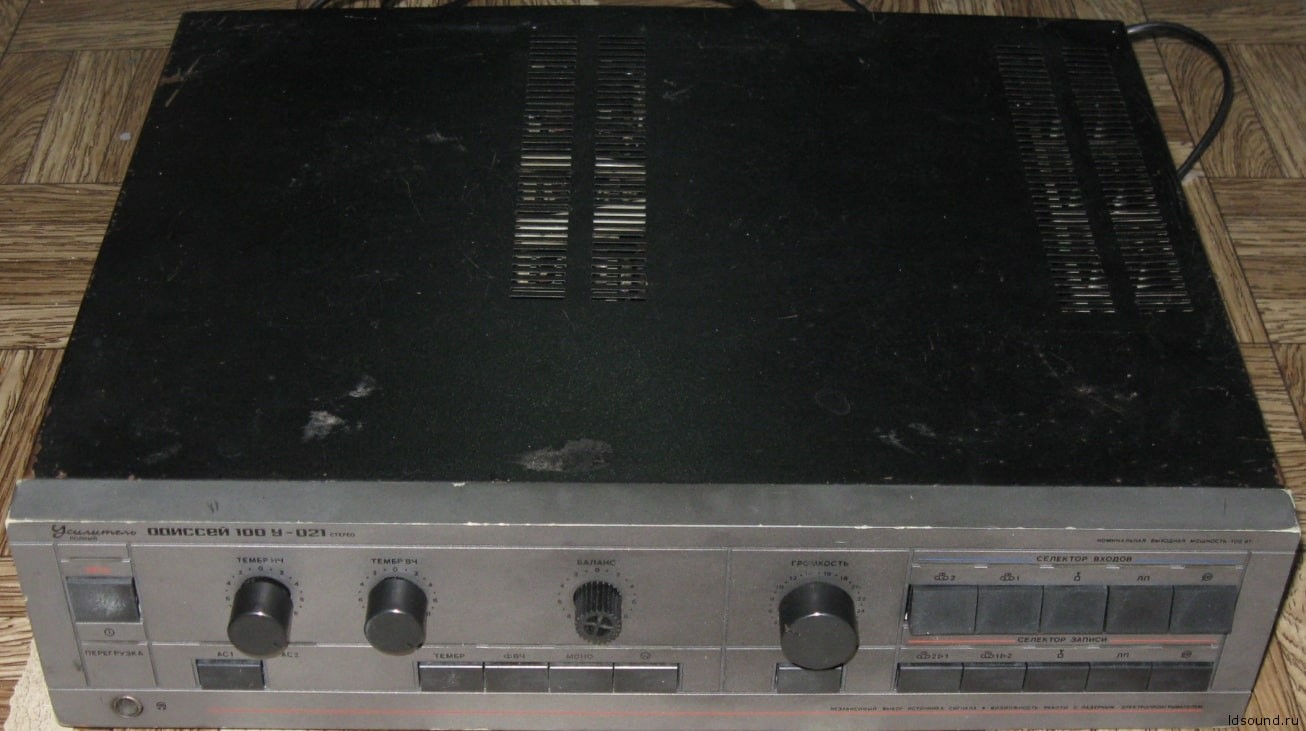

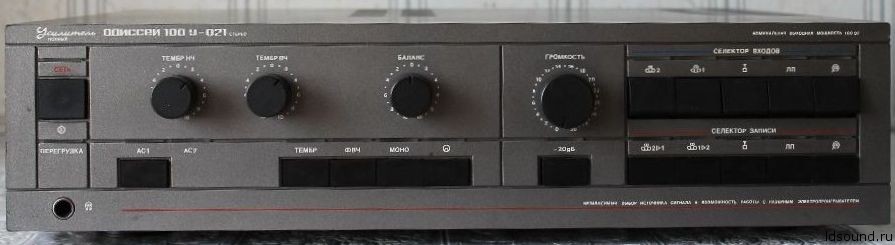

Одиссей 100 У-021 стерео

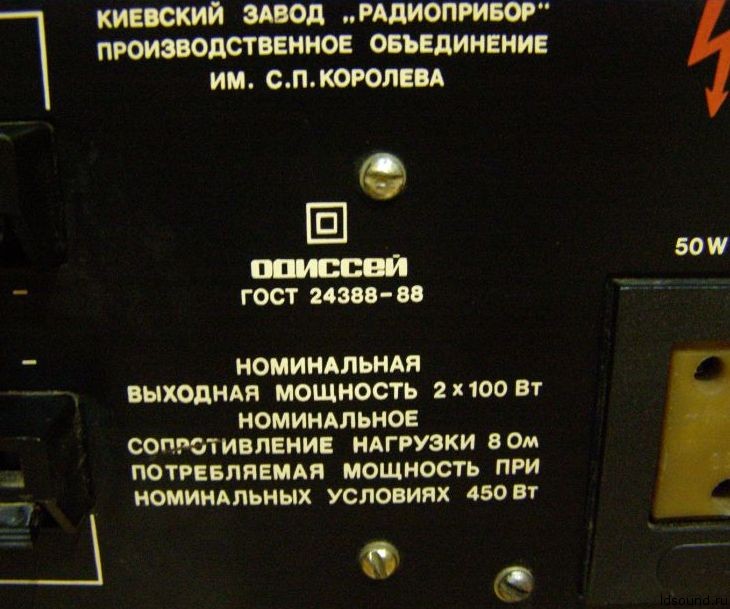

Изготовитель: завод «Радиоприбор» ПО им. С.П. Королева, г. Киев.

Назначение: усилитель полный «Одиссей 100У-021» стерео стационарный «0» группы сложности предназначен для двухканального усиления сигналов звуковой частоты от различных источников сигнала.

Тема на форуме

Руководство по эксплуатации, схемы можно скачать с нашего диска по ссылке.

^Нажмите для увеличения^

Технические характеристики:

Диапазон воспроизводимых частот: 10 – 40000 Гц

Номинальная выходная мощность на канал: 100 Вт/8 Ом

Общий коэффициент гармоник: 0,007%

Переходное затухание между каналами на частоте 1000 Гц: 60 дБ

Отношение сигнал/взвешенный шум: 95

Различие каналов по усилению: не более 0,5 дБ

Пределы ослабления регулятора громкости: 60 дБ

Пределы ослабления регулятора баланса в каждом канале: 20 дБ

Потребляемая мощность от сети: 450 Вт

Габаритные размеры (ШхВхГ): 430х110х375 мм

Масса: 14 кг

^Нажмите для увеличения^

Описание:

По функциональным возможностям, элементарной базе и технологии изготовления усилитель относится к четвертому поколению аппаратуры.

^Нажмите для увеличения^

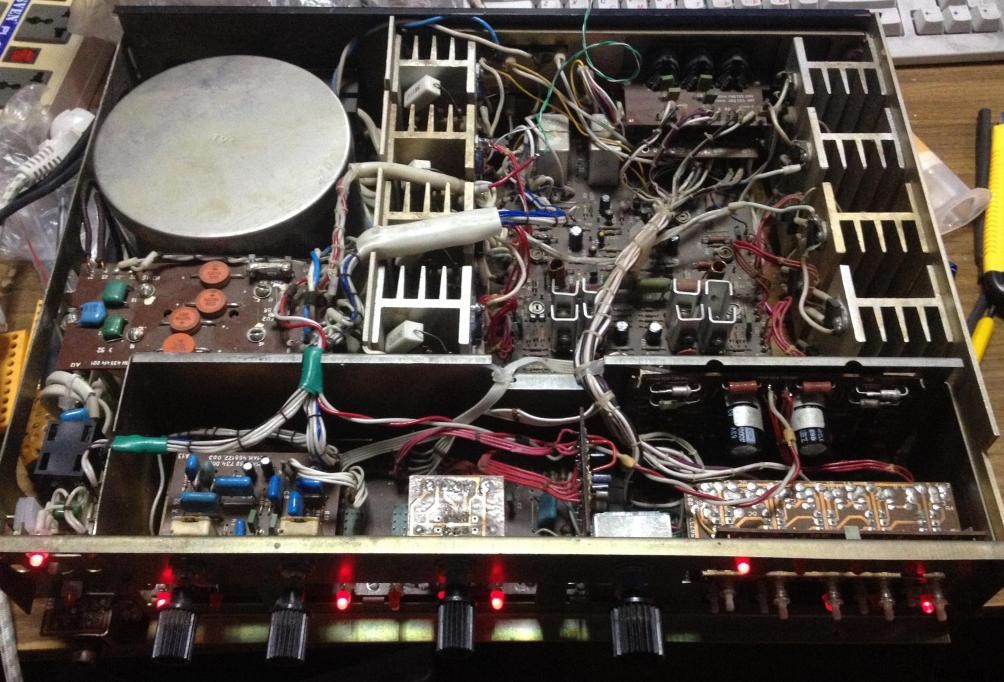

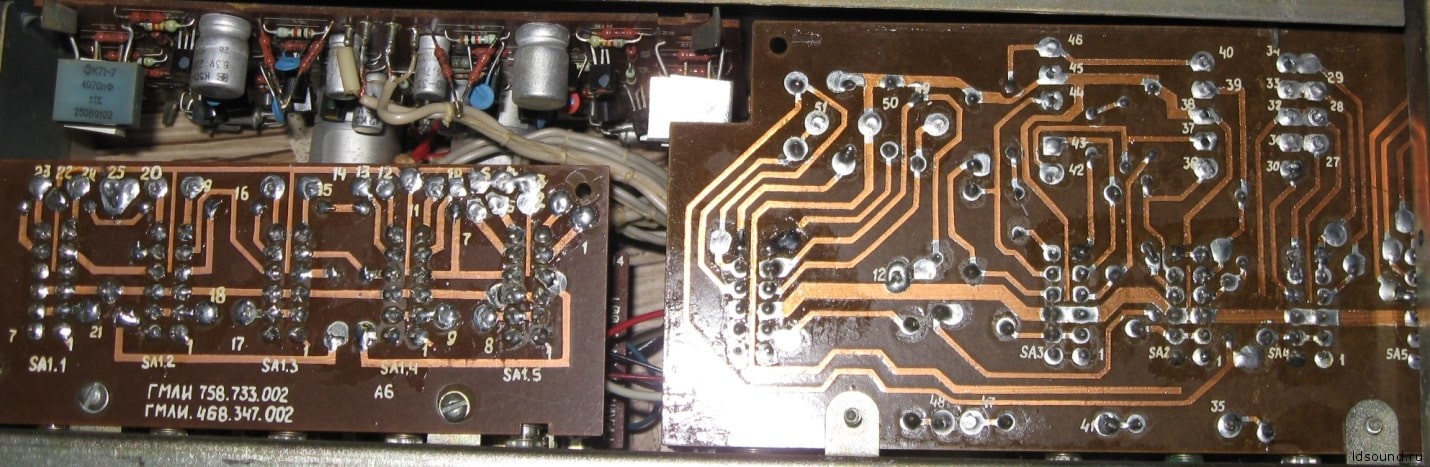

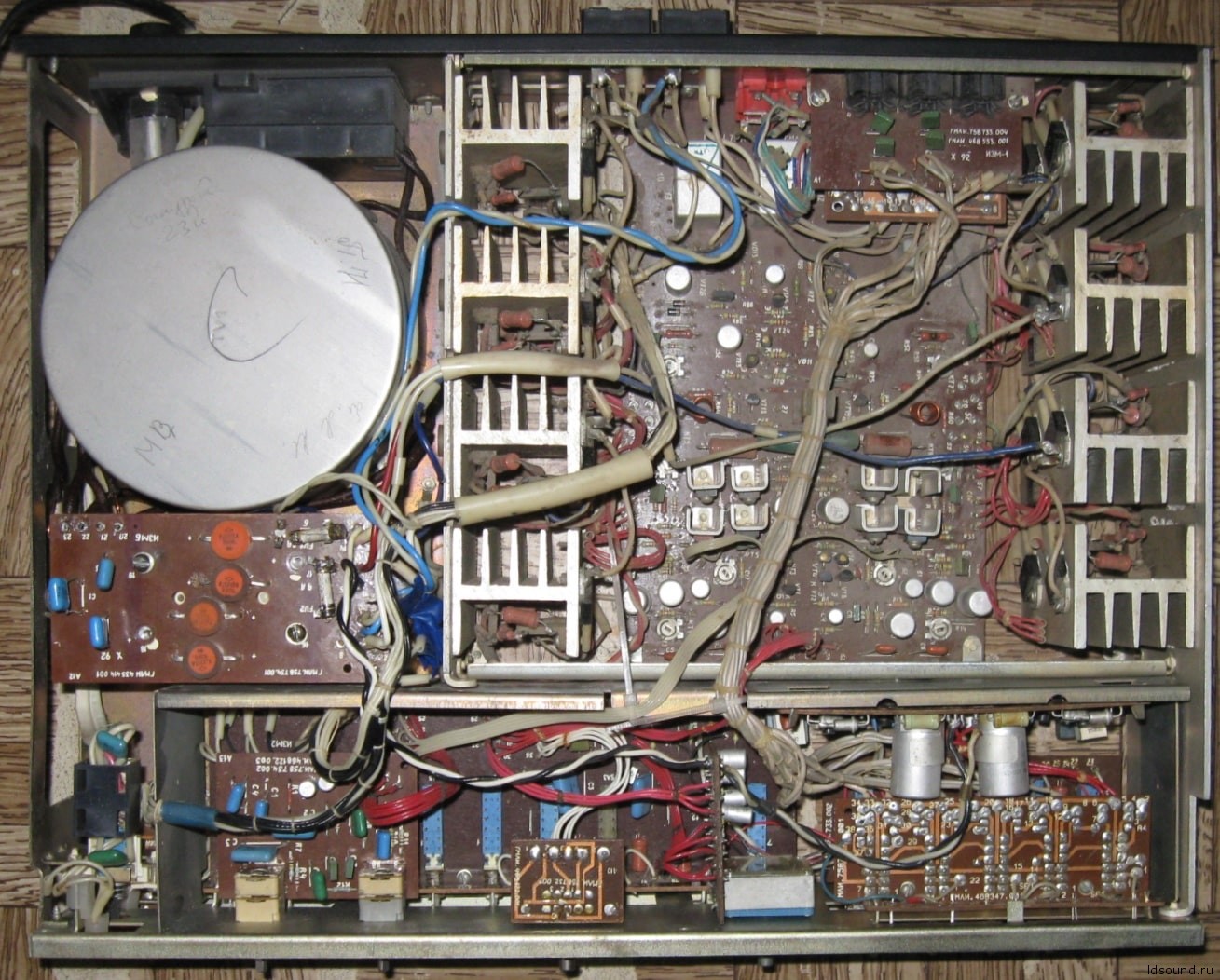

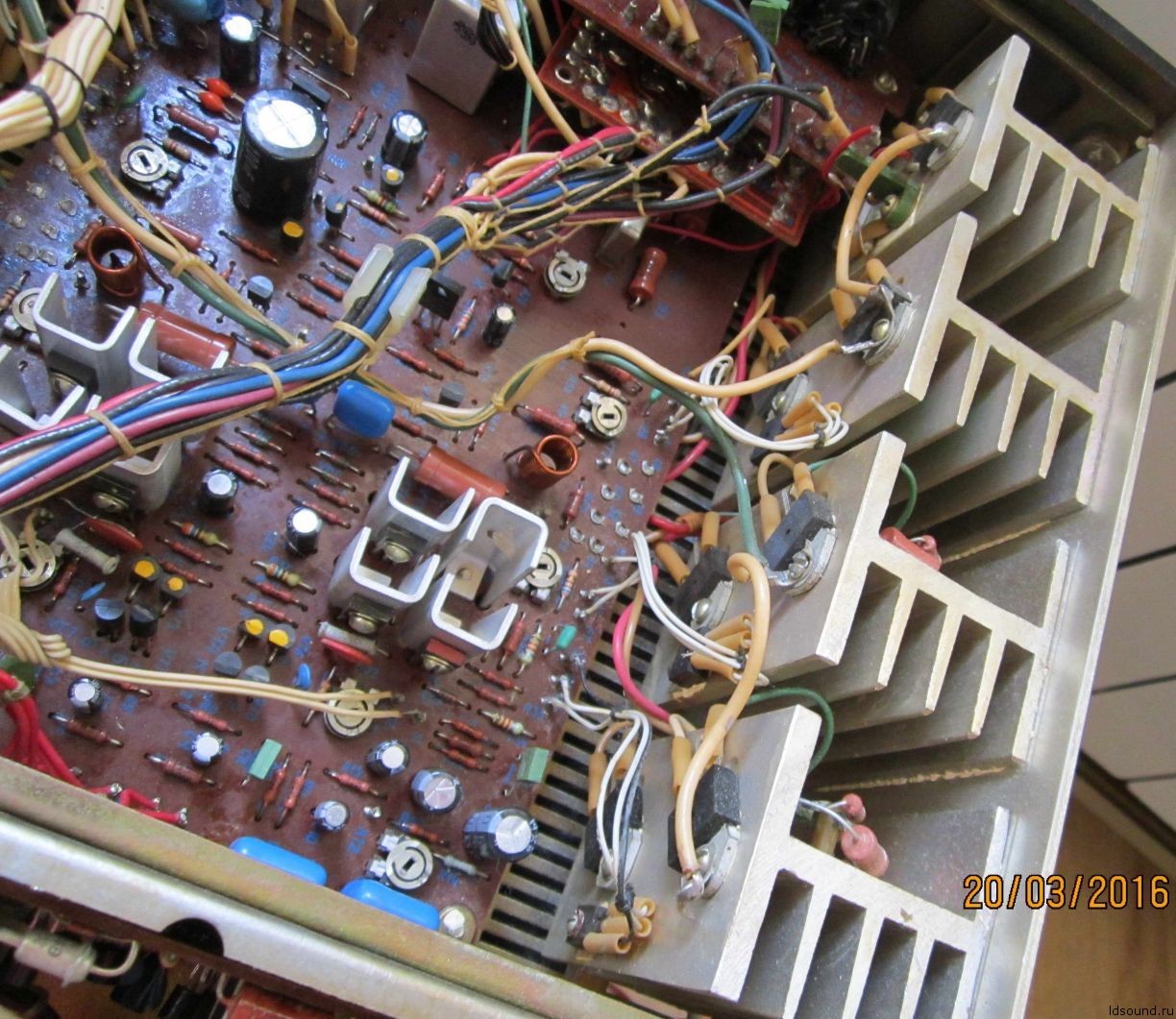

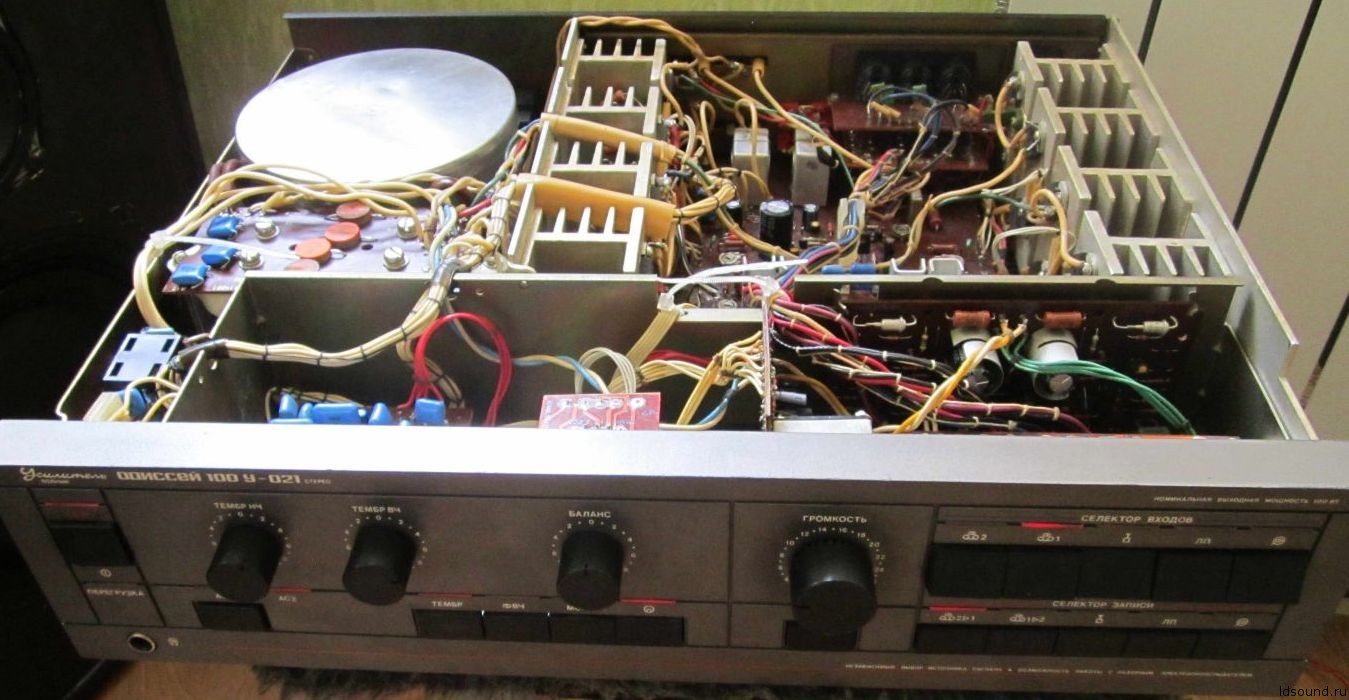

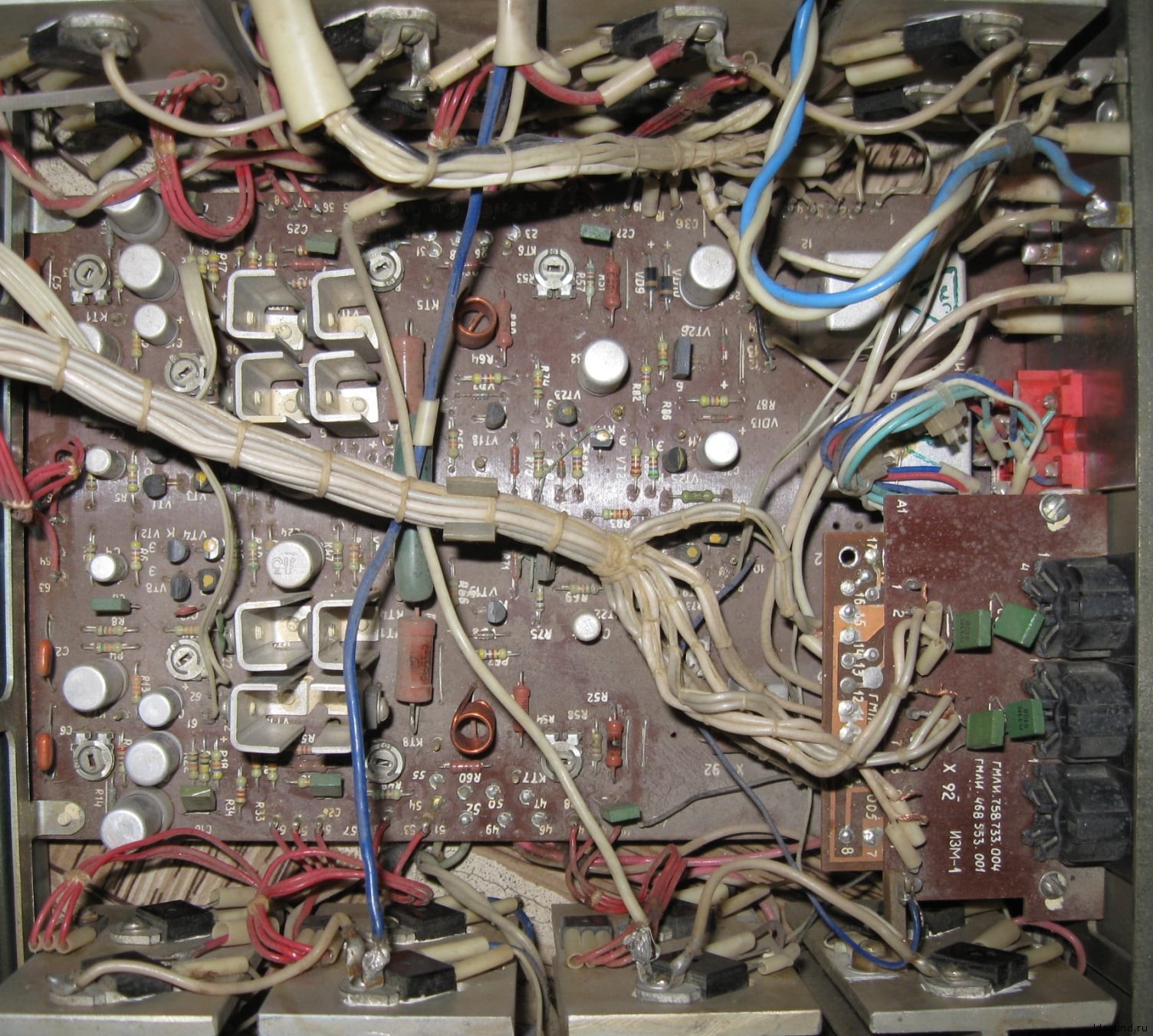

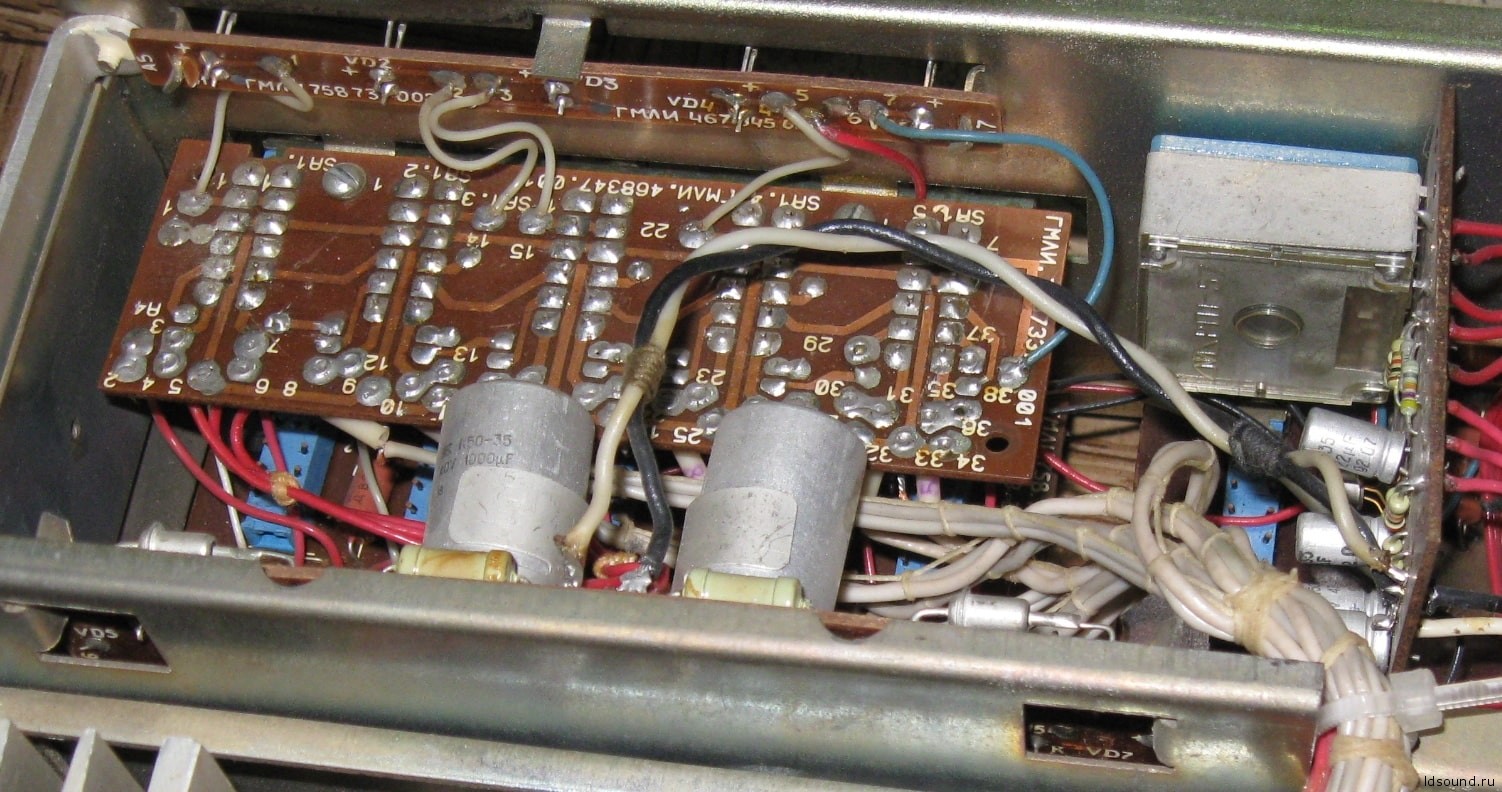

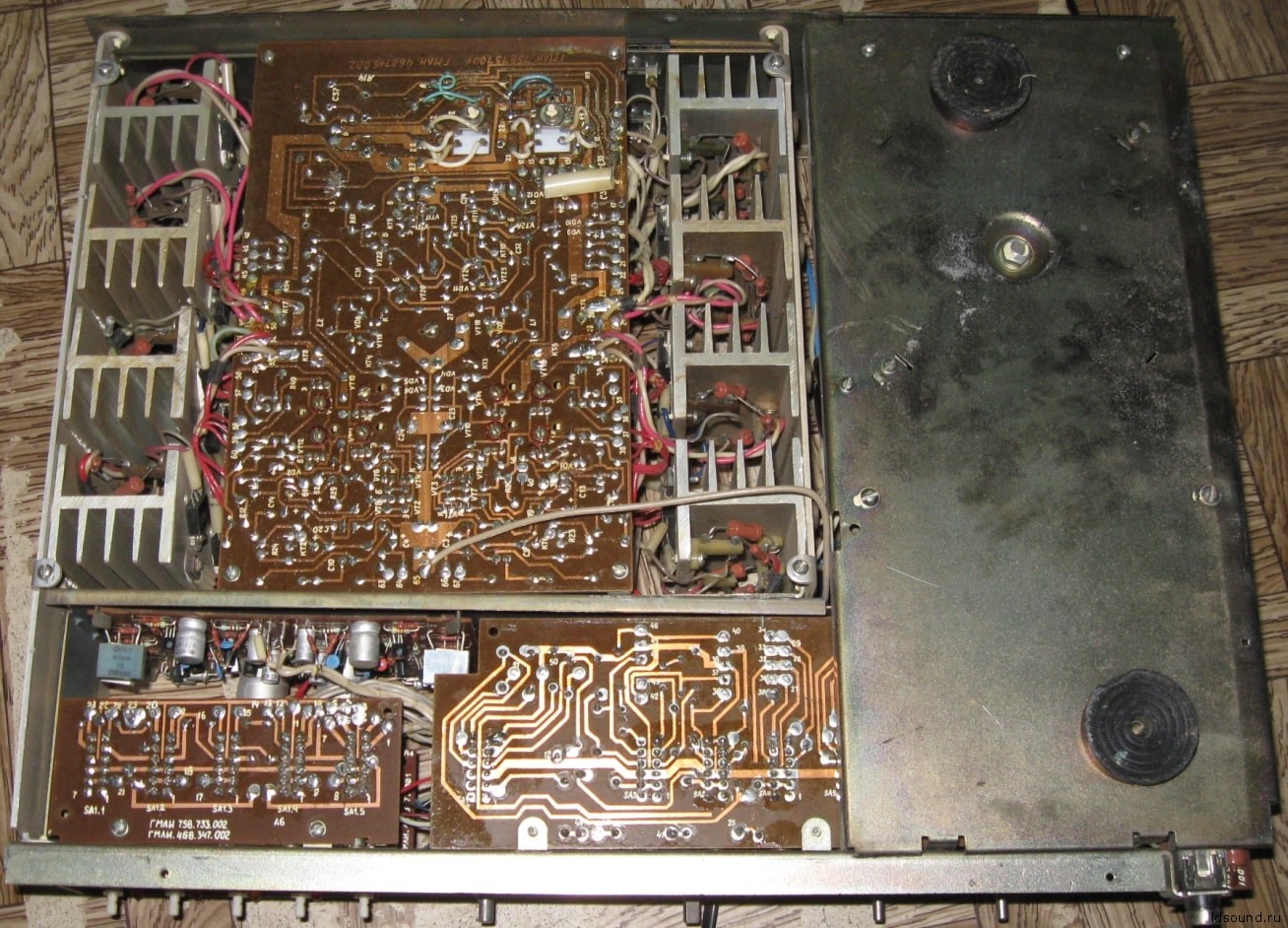

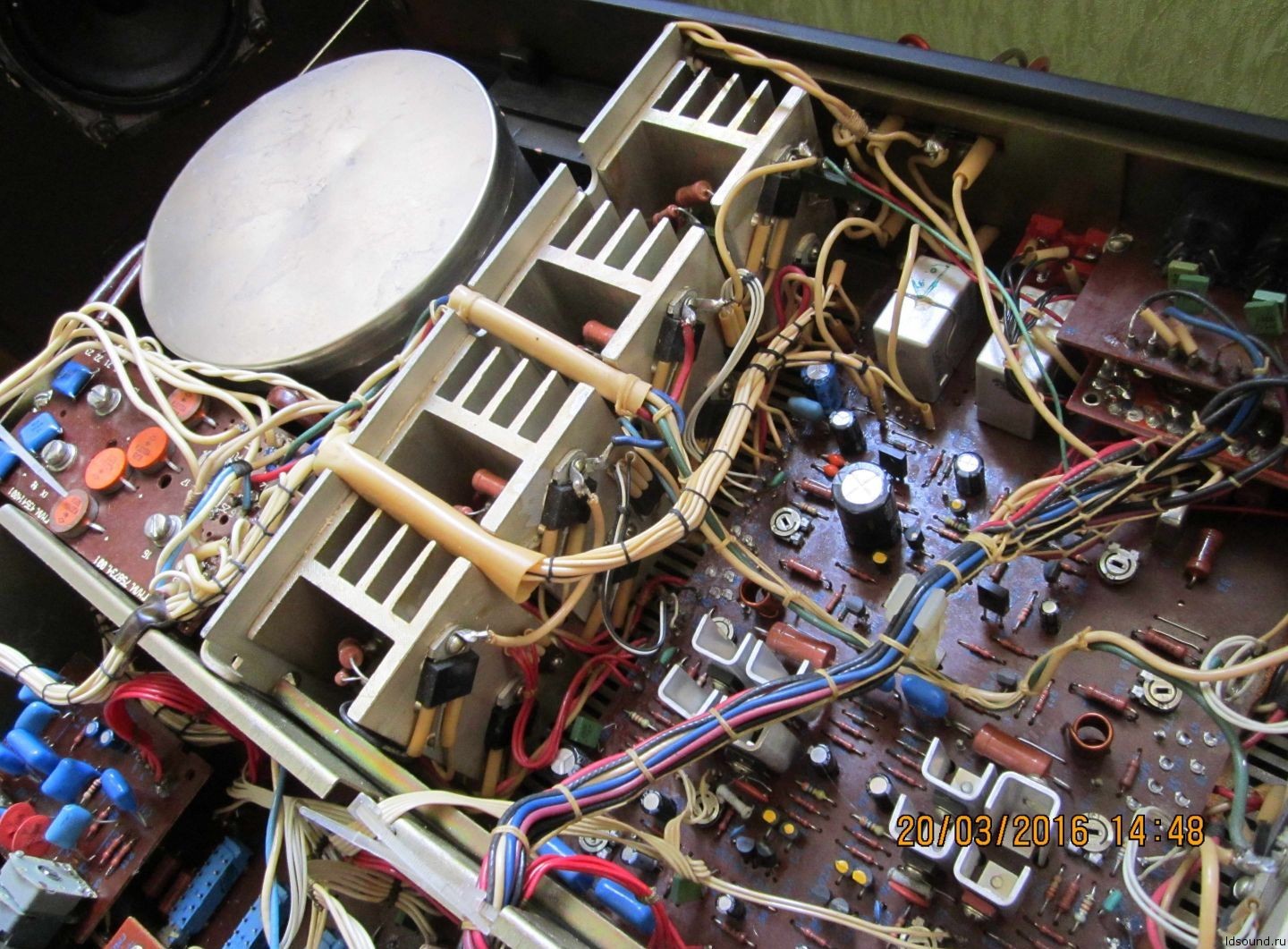

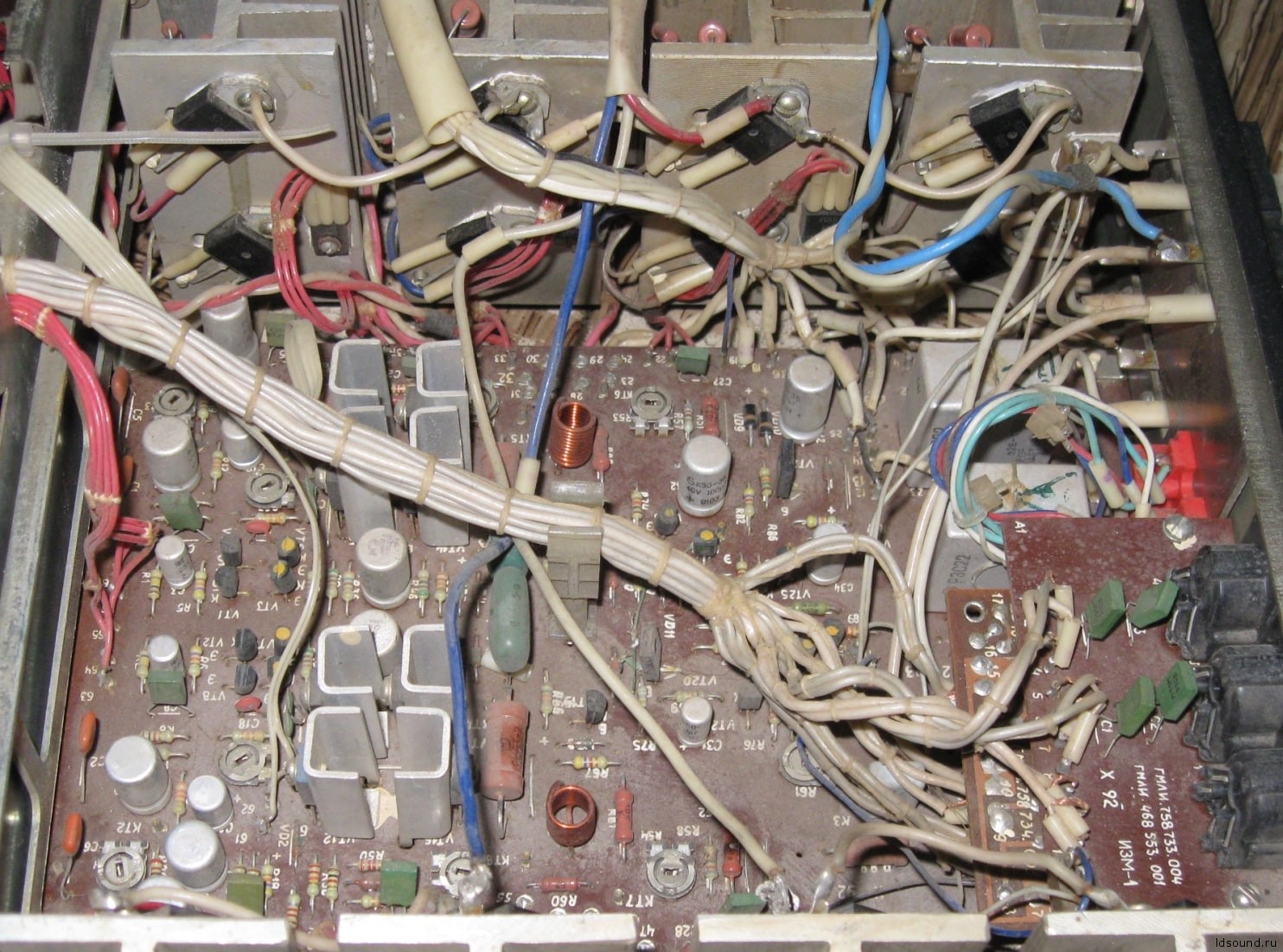

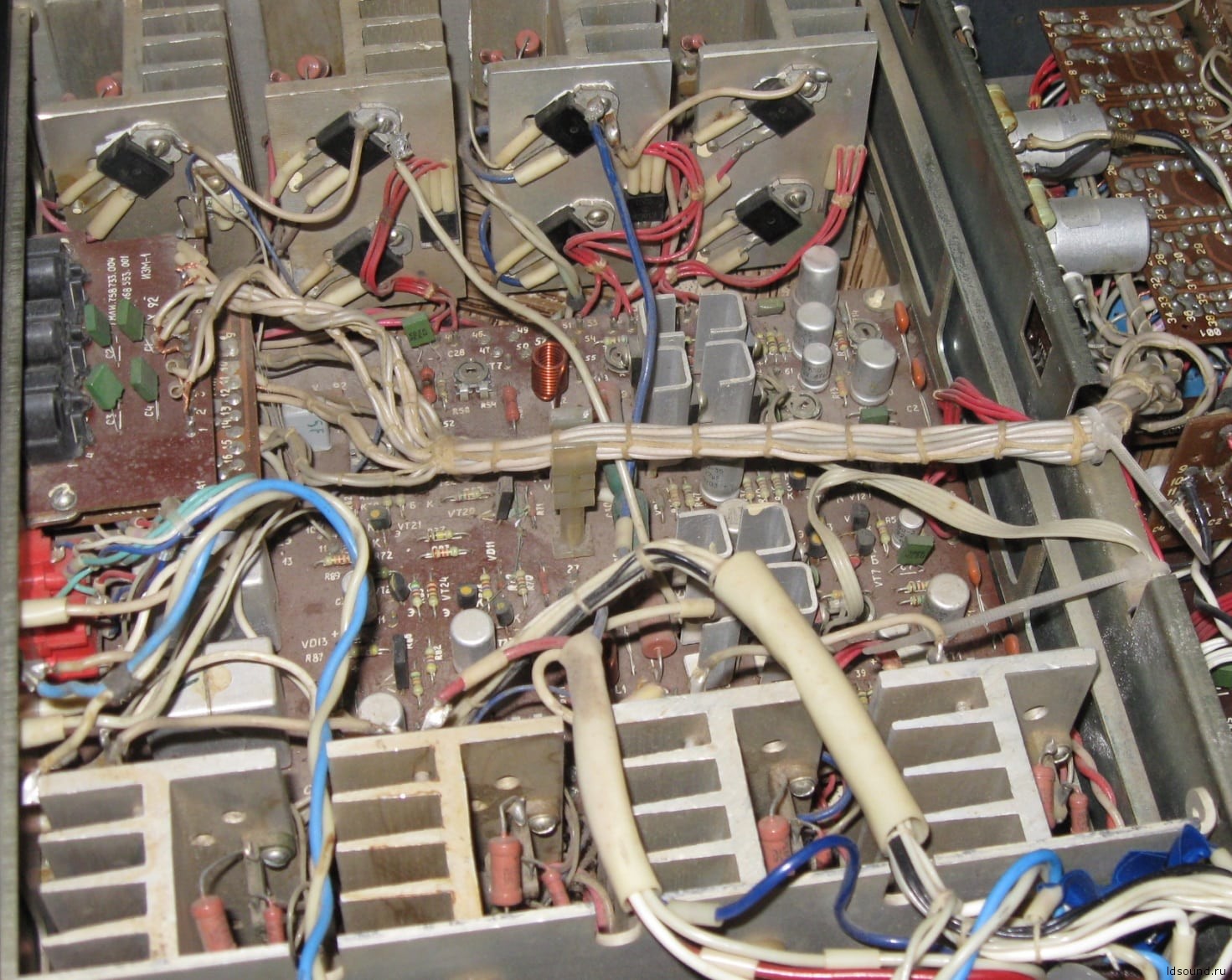

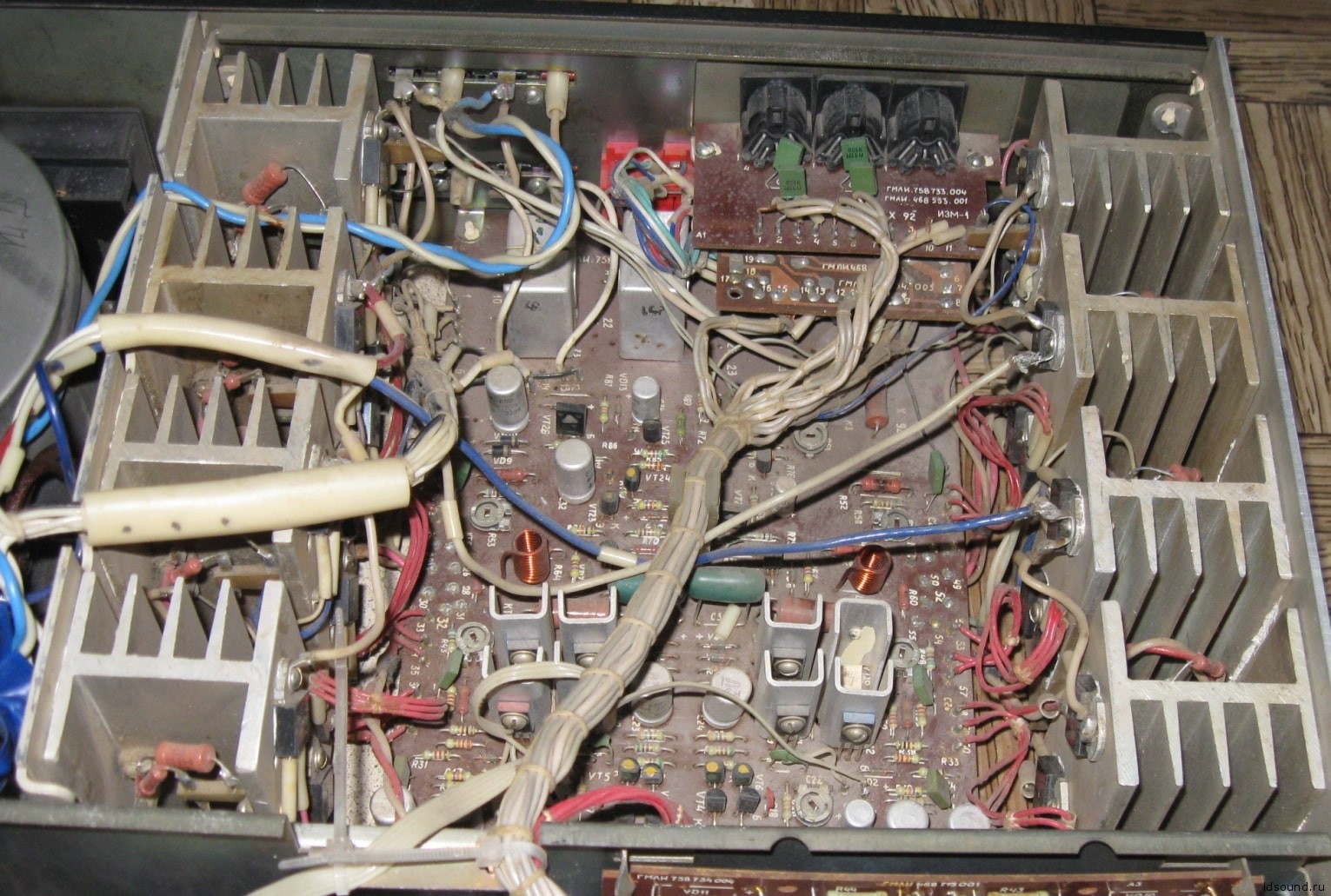

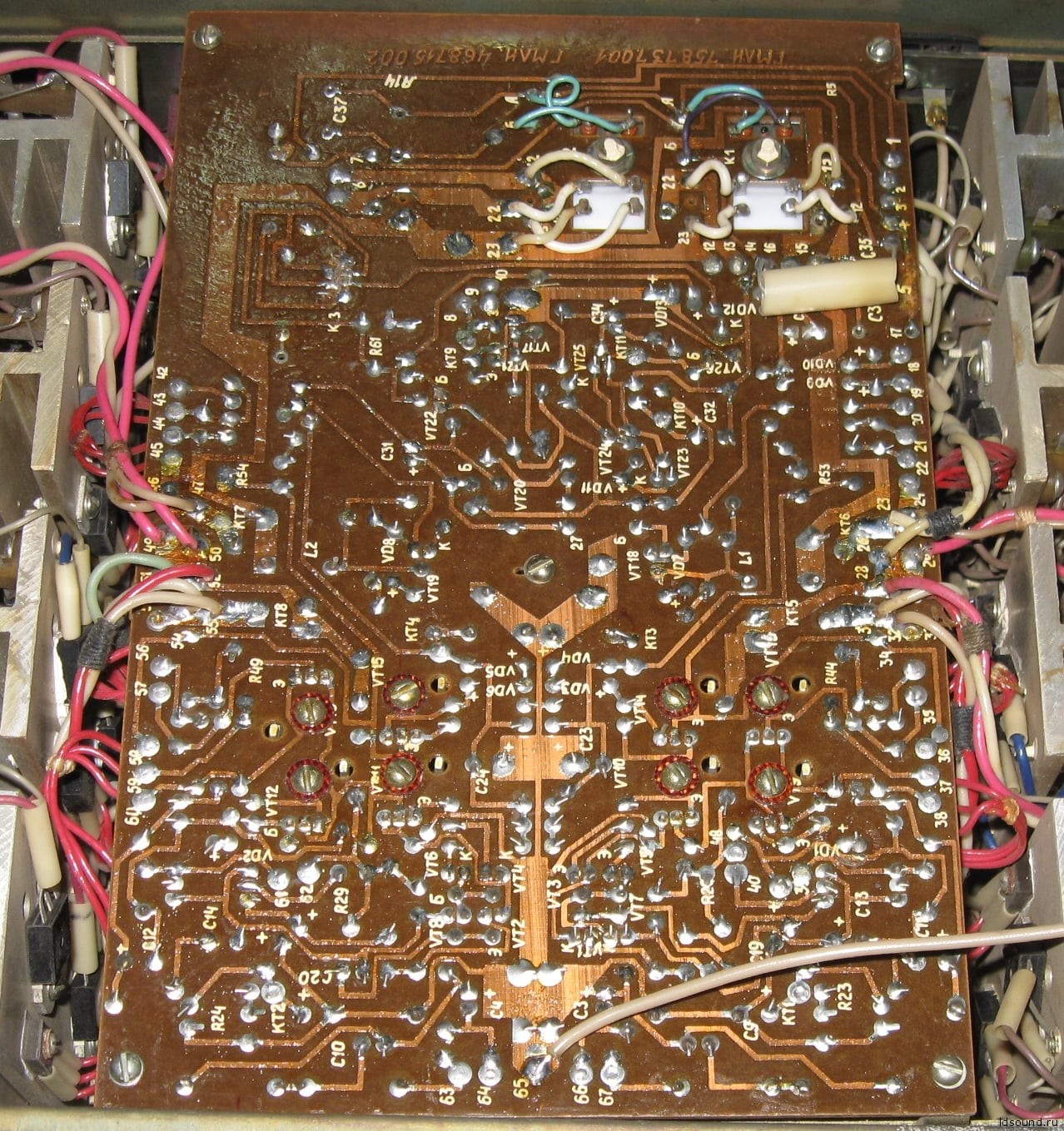

В составе усилителя четыре функциональных блока: корректирующий усилитель, усилитель мощности, блок питания, коммутационные устройства. Усилитель выполнен на 15 печатных платах. Благодаря отсутствию соединительных разъемов, значительно повышена надежность изделия. В усилителе обеспечивается: высокая линейность АЧХ и ФЧХ, идентичность каналов, минимальные собственные шумы и искажения.

^Нажмите для увеличения^

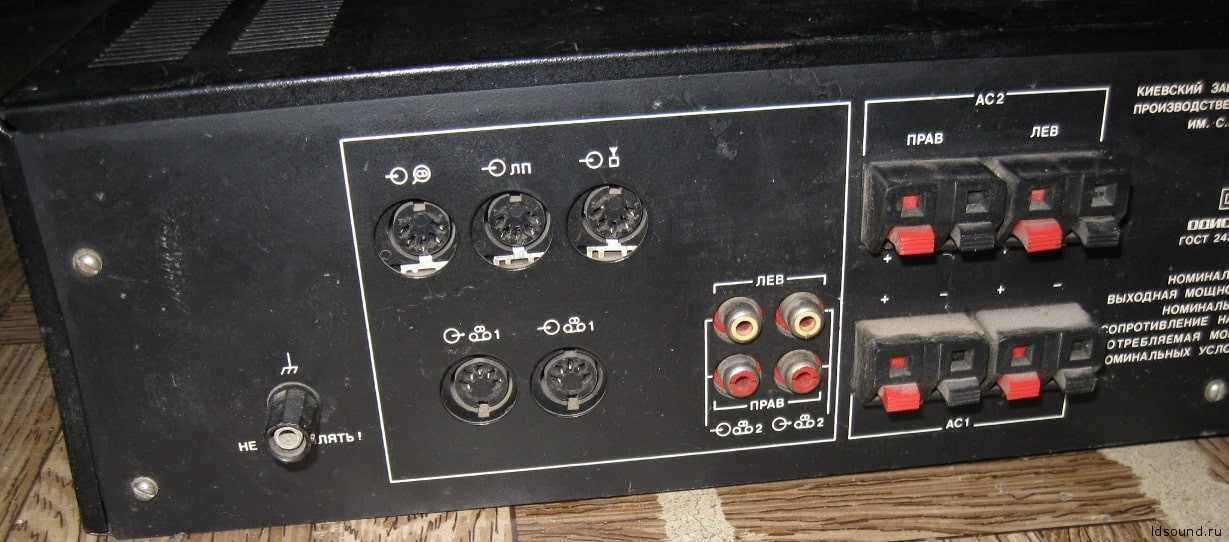

К усилителю допускается подключение АС любого типа, имеющих модуль полного электрического сопротивления не менее 8 Ом и паспортную мощность не менее 100 Вт. Для обеспечения оптимального режима эксплуатации усилителя рекомендуется использование АС типа 100 АС-063.
