Изготовитель: завод «Ореол», г. Винница, 1984
^Нажмите для увеличения^

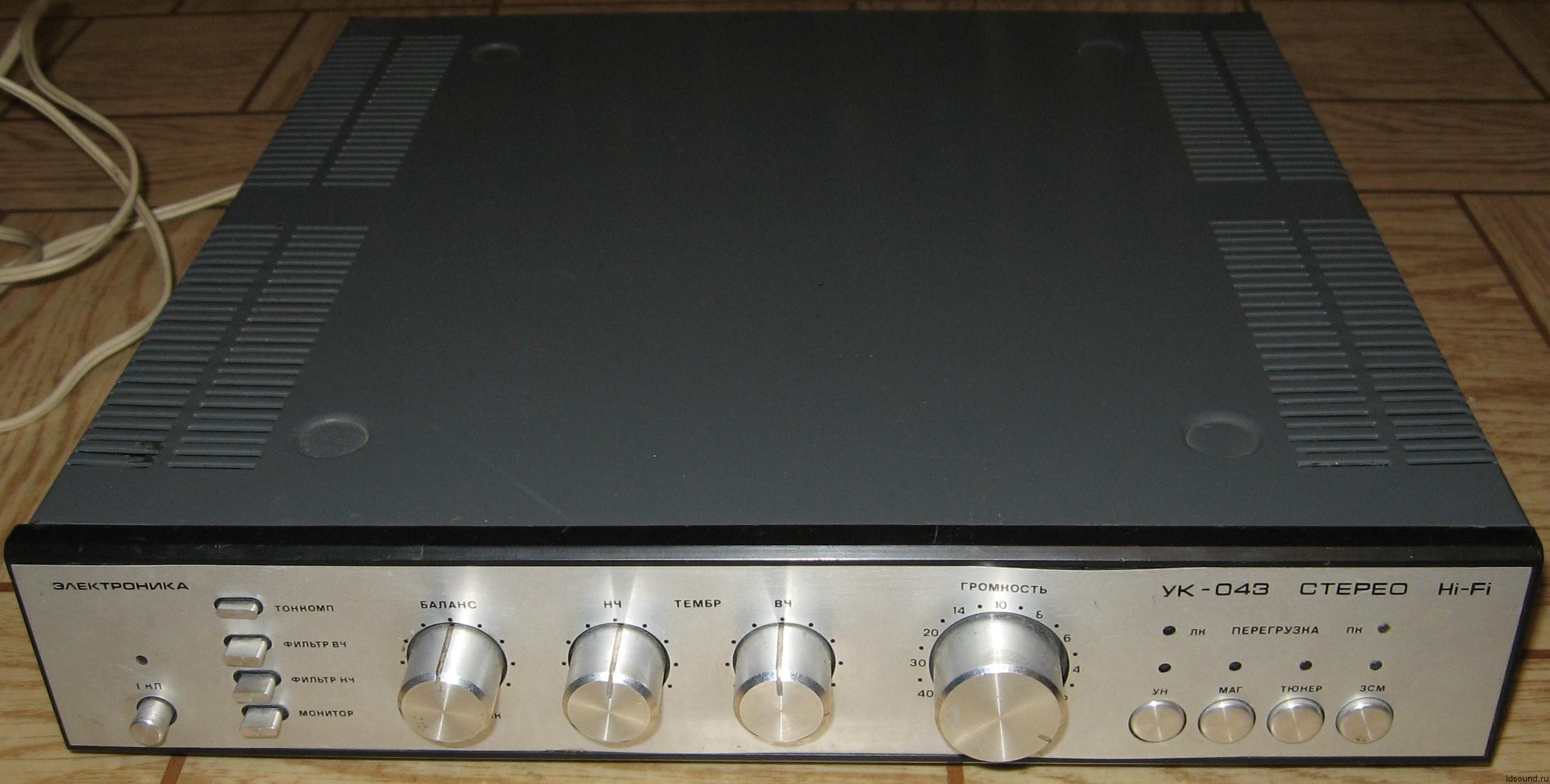

Назначение: усилитель «Электроника УК-043-стерео» предназначен для усиления музыкальных и речевых программ при работе с магнитофонов, тюнеров, электропроигрывающих устройств и другой бытовой аппаратуры. В комплект к данному усилителю входил эквалайзер “Электроника Э-043 стерео Hi-Fi”.
^Нажмите для увеличения^
Технические характеристики:
Диапазон воспроизводимых частот: 20 – 25000 Гц
Коэффициент нелинейных искажений: 0,3%
Отношение сигнал/шум при выходной мощности 20 Вт: 75 дБ
Переходное затухание между каналами не менее: 45 дБ
Номинальная выходная мощность на канал: 20 Вт/8 Ом
Потребляемая мощность: 75 Вт
Габариты усилителя (ШхВхГ): 320x60x320 мм
^Нажмите для увеличения^
Описание:
В усилителе имеется квазисенсорный коммутатор входов со светодиодной индикацией подключённого входа и выходные гнёзда для подключения сигналов с внешнего усилителя, с предварительного усилителя и с эквалайзера. Предусмотрена электронная защита усилителя от перегрузок, защита АС от постоянного напряжения на выходе усилителя. Светодиодные индикаторы перегрузки.
^Нажмите для увеличения^

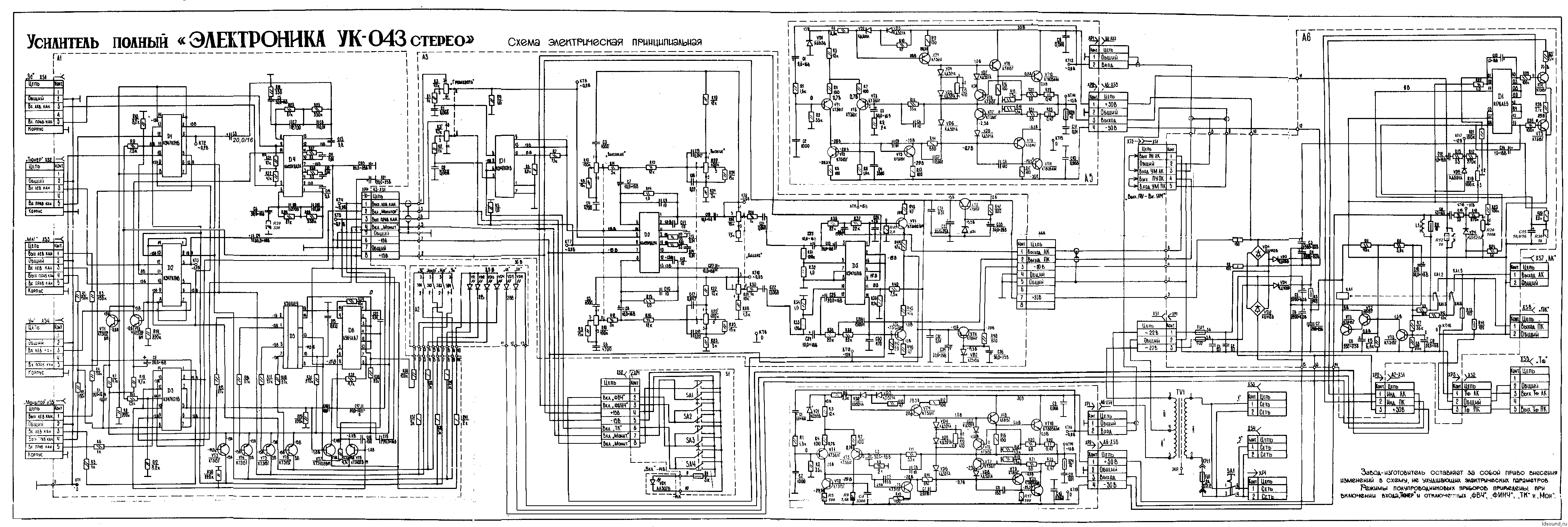

Электрическая схема формата [.djvu] в архиве.
