Электроника Э-06

Изготовитель: завод полупроводниковых приборов, г. Брянск, выпуск с 1987 года.

Назначение: для работы в комплекте звукоусилительной аппаратуры эстрадных оркестров и ансамблей в качестве корректора АЧХ звуковоспроизводящего тракта.

^Нажмите для увеличения^

Технические характеристики

Диапазон воспроизводимых частот: 20 – 20000 Гц
Отклонение АЧХ в диапазоне 20-20000 Гц: ±2 дБ
Коэффициент общих гармонических искажений в диапазоне 40-16000 Гц: 0,08%
Переходное затухание между каналами на частоте 1000 Гц: 60 дБ
Отношение сигнал/помеха в диапазоне 22-22600 Гц: 80 дБ
Центральные частоты с отклонением ±10%: 25, 40, 63, 100, 163, 250, 400, 630, 1000, 1600, 2500, 4000, 6300, 10000 и 16000 Гц
Пределы регулировки тембра на каждой из центральных частот: ±12 дБ
Мощность потребляемая от сети: 10 Вт
Габаритные размеры (ШхВхГ): 485х105х365 мм
Масса: 6 кг

^Нажмите для увеличения^

Описание

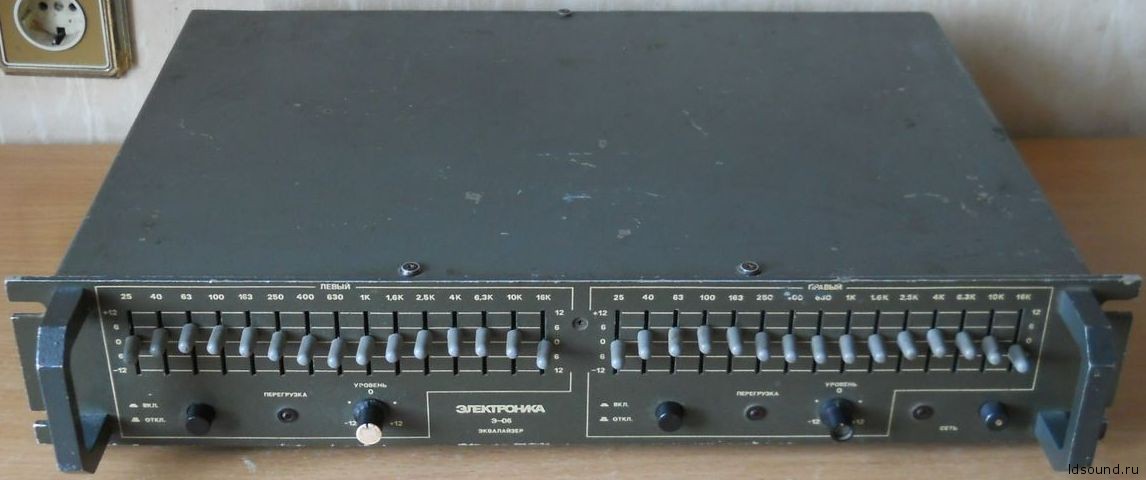

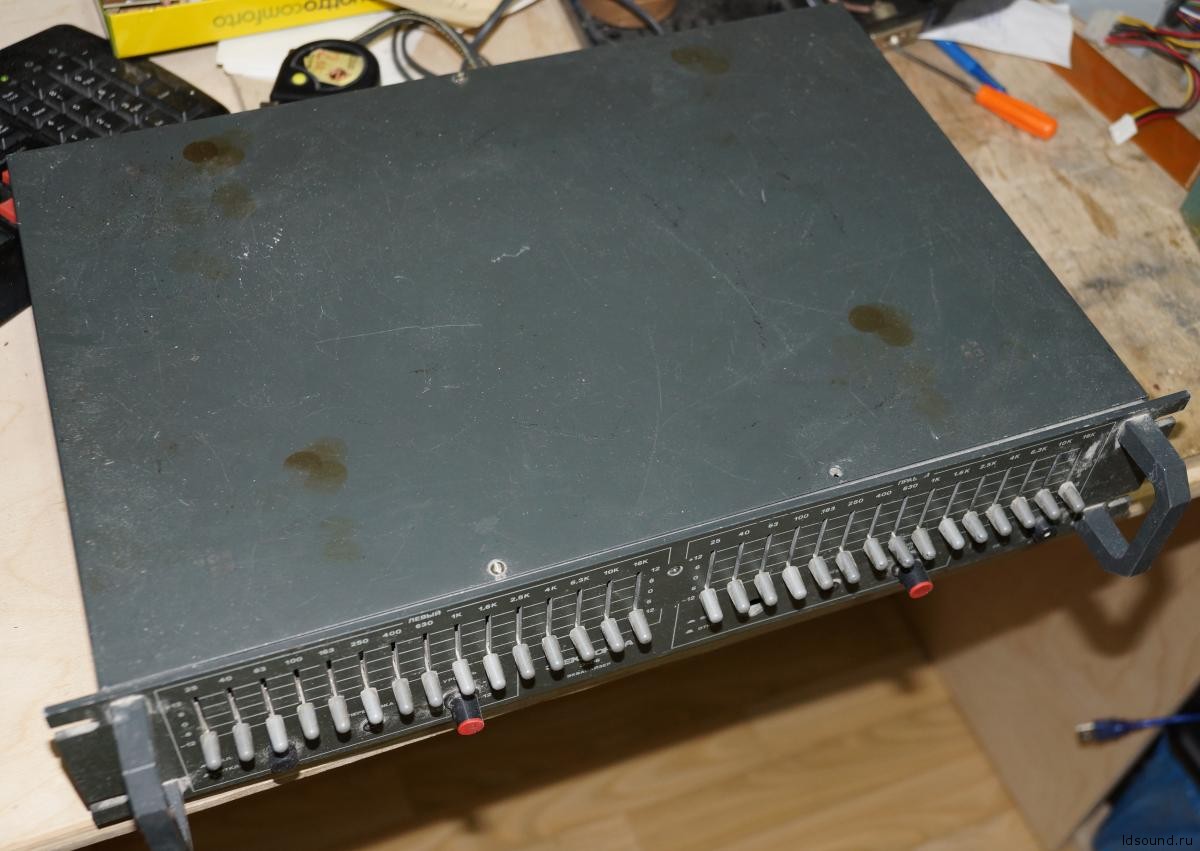

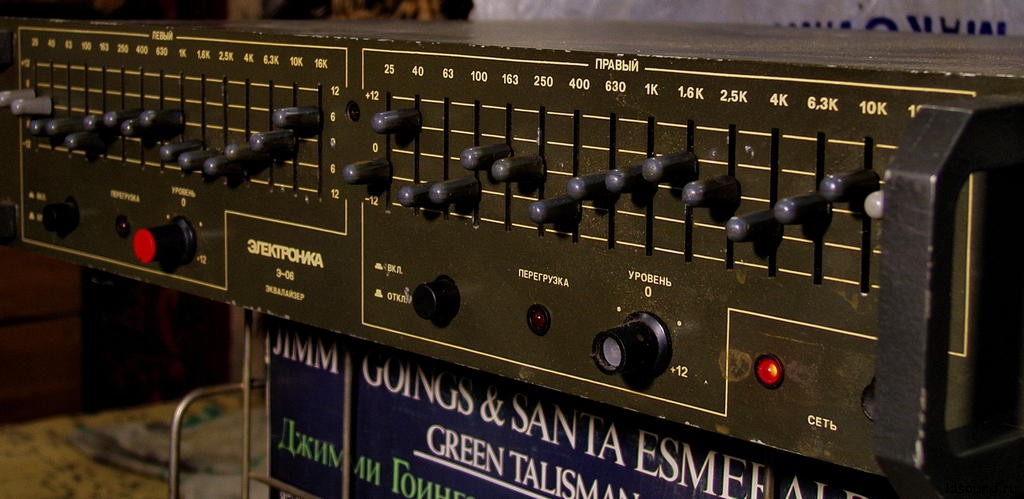

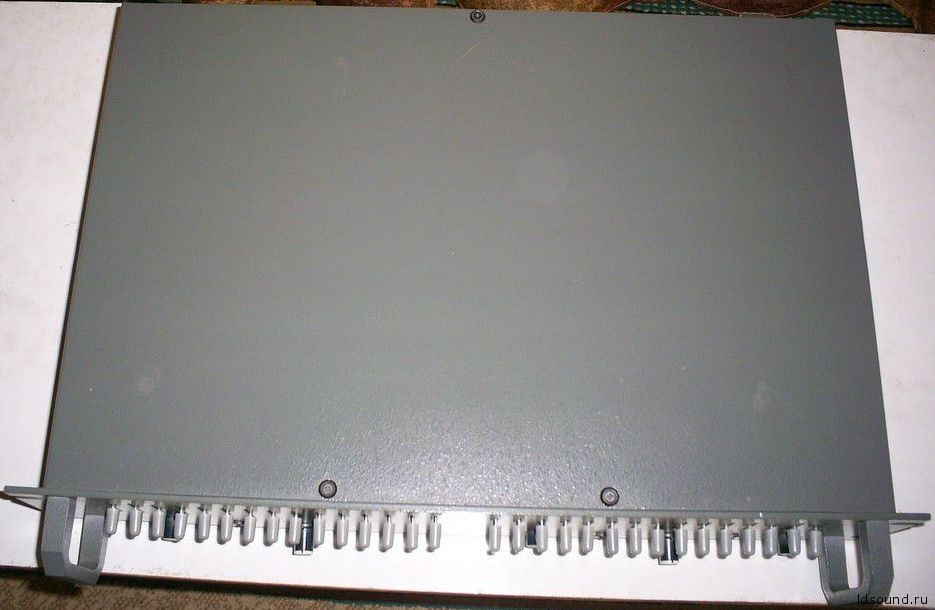

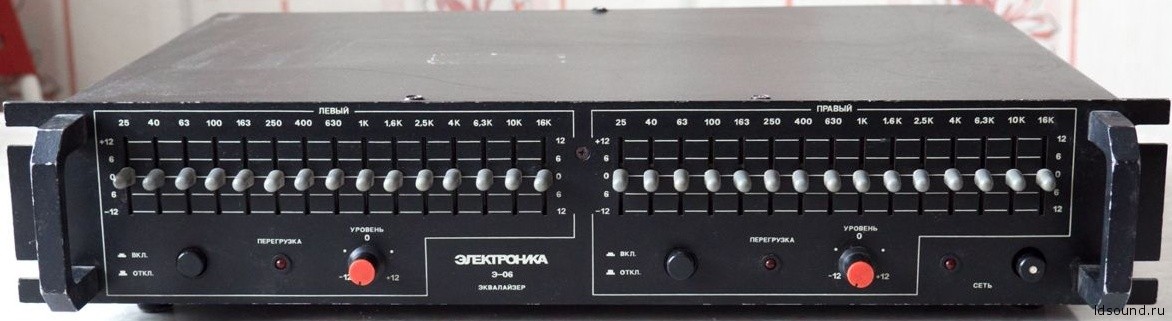

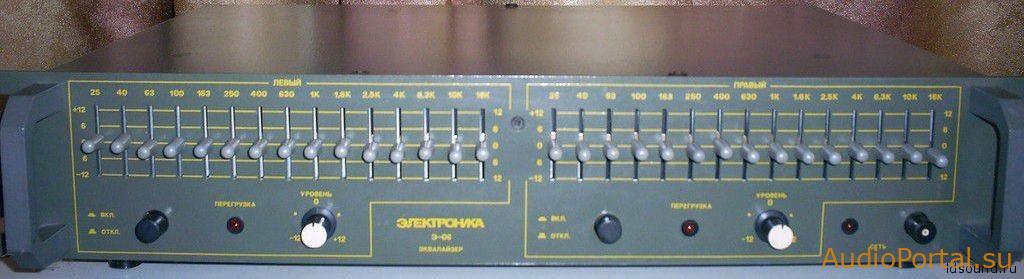

Эквалайзер имеет два независимых друг от друга канала. Каждый канал эквалайзера имеет 15-полосный регулятор тембра, регулятор громкости, кнопку отключения регуляторов тембра и индикатор перегрузки по входу, которые находятся на лицевой панели. Корпус выполнен из стального шасси. Верхняя крышка закрывает боковые панели. Спереди, по бокам имеются ручки и уши для крепления корпуса на стойке.

^Нажмите для увеличения^

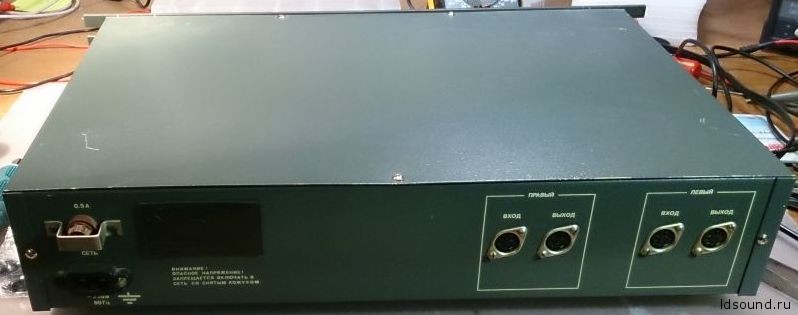

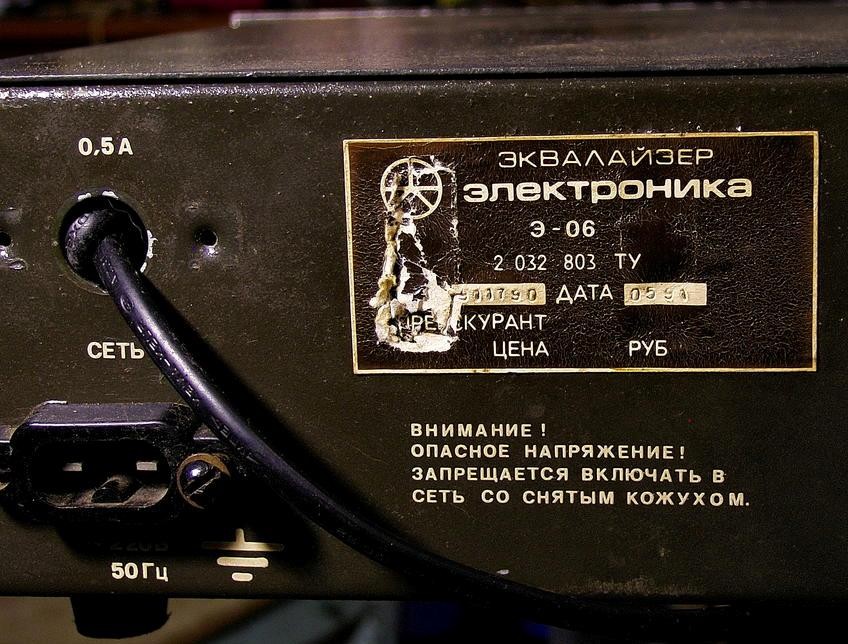

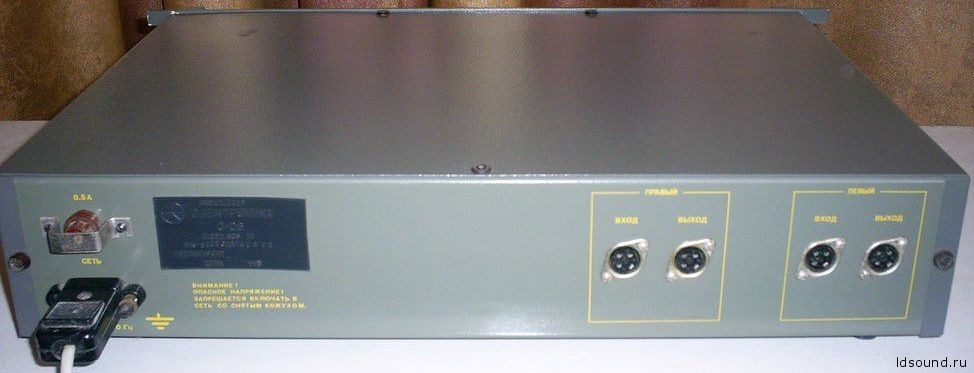

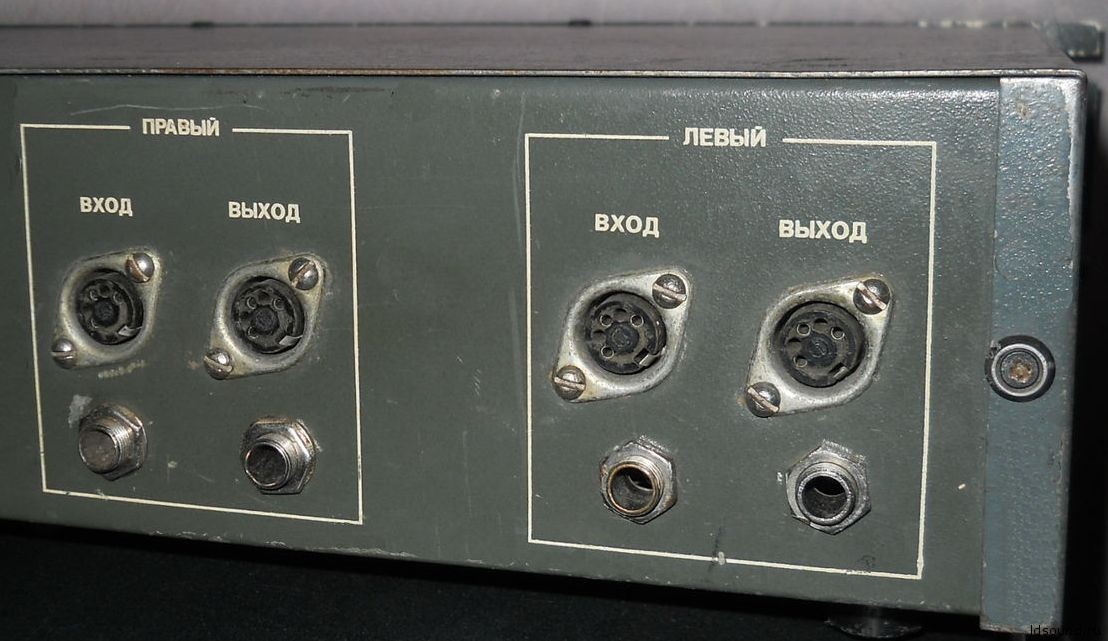

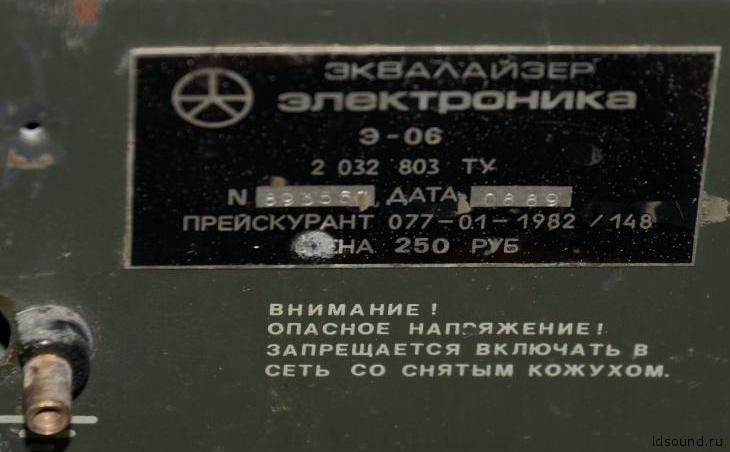

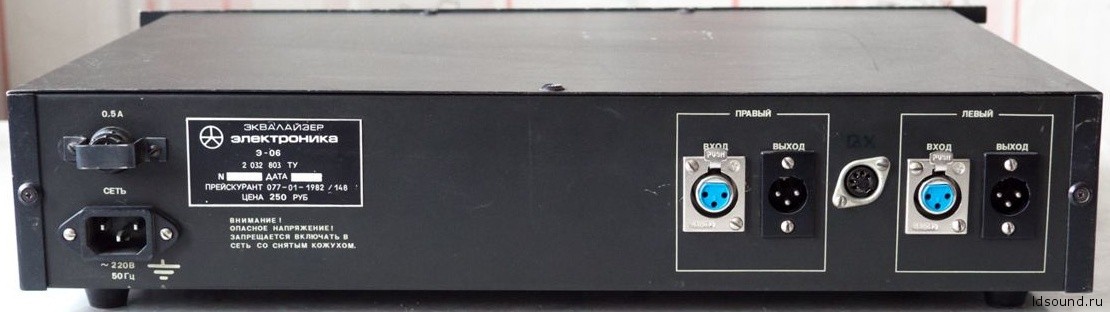

На задней панели расположены: разъем питания, сетевой предохранитель и вход/выход левого и правого каналов. Так же здесь наклеена пластмассовая или алюминиевая бирка с названием аппарата:

^Нажмите для увеличения^

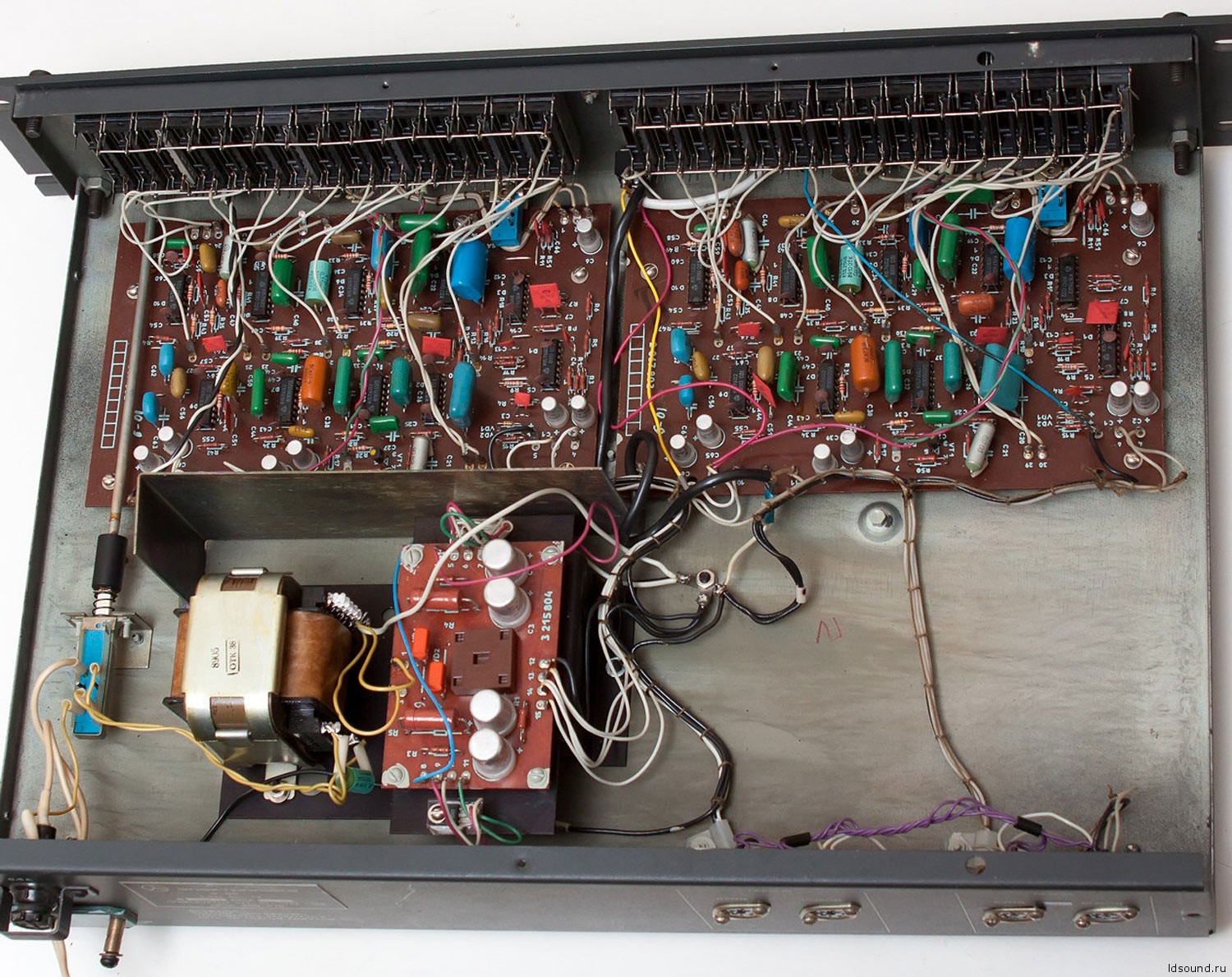

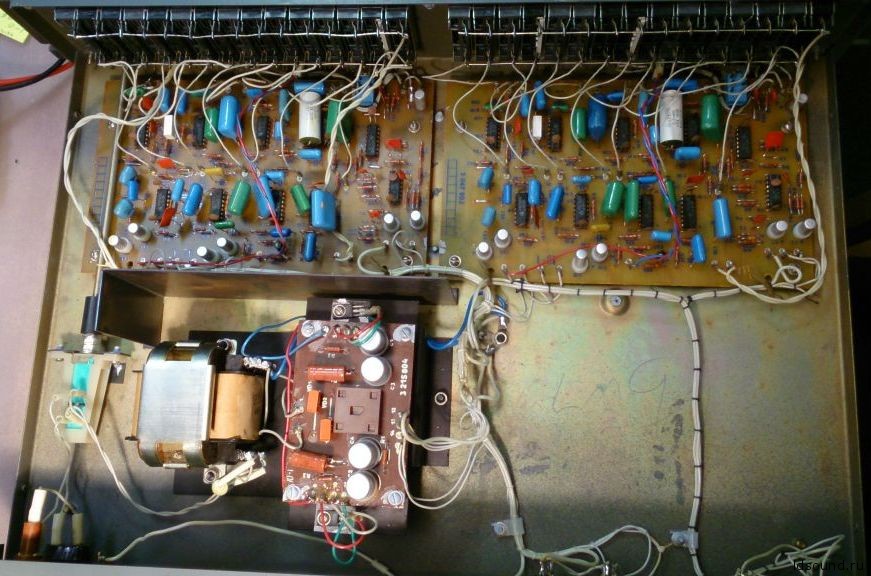

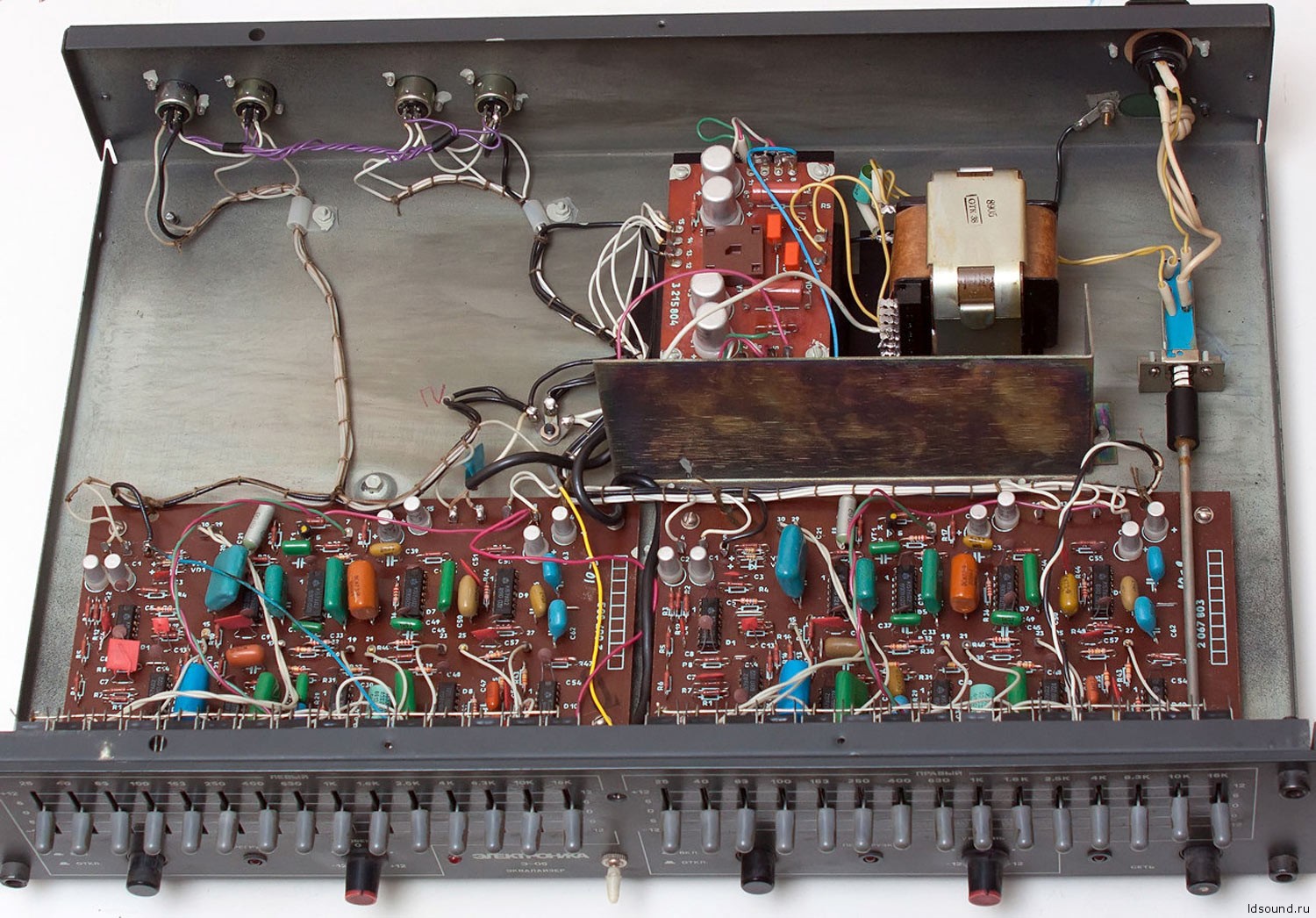

Внутри корпуса можно увидеть много свободного места. У передней панели закреплены платы левого и правого каналов. Ближе к задней панели установлен сетевой трансформатор с блоком питания.
