Выходной лучевой тетрод 6П1П. Технические характеристики
6П1П
(выходной лучевой тетрод)
^Нажмите для увеличения^
Основные размеры лампы 6П1П.
Общие данные
Тетрод 6П1П предназначен для усиления мощности низкой частоты.
Применяется в выходных однотактных и двухтактных каскадах приемников
и усилителей низкой частоты. Может быть применен в задающих генераторах,
умножителях частоты, телевизионных устройствах и измерительной аппаратуре.
Катод оксидный косвенного накала.
Работает в любом положении. Выпускается в стеклянном пальчиковом оформлении.
Срок службы не менее 500 час.
Цоколь штырьковый с пуговичным дном. Штырьков 9.
Междуэлектродные емкости, пФ
Входная 7,8. Выходная 5,7. Проходная 0,95.
Номинальные электрические данные
| Напряжение накала, В | 6.3 |
| Напряжение на аноде, В | 250 |
| Напряжение на второй сетке, В | 250 |
| Напряжение смещения на первой сетке, В | -12.5 |
| Ток накала, мА | 450 +- 40 |
| Ток в цепи анода, мА | 45 +- 12 |
| Ток в цепи второй сетки, мА | 7 |
| Ток в цепи второй сетки при переменном напряжении на первой сетке 8.8 В и сопротивлении нагрузки в цепи анода 5000 Ом, мА |
12 |
| Крутизна характеристики, мА/В | 4.5 |
| Внутреннее сопротивление, кОм | 50 |
| Коэффициент нелинейных искажений при выходной мощности 3.8 Вт, % | 7 |
| Выходная мощность при переменном напряжении на первой сетке 8.8 В и сопротивлении нагрузки в цепи анода 5000 Ом, Вт |
3.8 |
| Выходная мощность при напряжении накала 5.7 В, Вт | не менее 2.5 |
| Оптимальное сопротивление анодной нагрузки, Ом | 3500 |
Предельно допустимые электрические величины
| Наибольшее напряжение накала, В | 7 |
| Наименьшее напряжение накала, В | 5.7 |
| Наибольшее напряжение на аноде, В | 250 |
| Наибольшее напряжение на второй сетке, В | 250 |
| Наибольшая мощность, рассеиваемая на аноде, Вт | 12 |
| Наибольшая мощность, рассеиваемая на второй сетке, Вт | 2.5 |
| Наибольший ток катода, мА | 70 |
| Наибольшее постоянное напряжение между катодом и подогревателем, В | 100 |
| Наибольший ток утечки между катодом и подогревателем, мкА | 40 |
| Наибольшее сопротивление в цепи первой сетки, кОм | 500 |
| Наибольшая выходная мощность в однотактном включении, Вт | 4.5 |
| Наибольшая выходная мощность в двухтактном включении, Вт | 11 |
^Нажмите для увеличения^

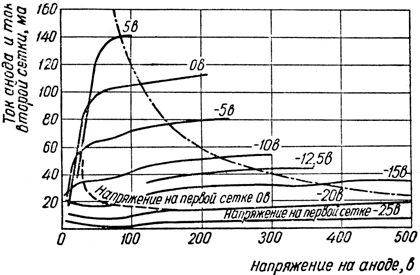

Характеристики зависимости токов анода и второй сетки от напряжения
на аноде при напряжении на второй сетке 250 В
^Нажмите для увеличения^
ток в цепи второй сетки
^Нажмите для увеличения^
наибольшая мощность, рассеиваемая на аноде
^Нажмите для увеличения^
^Нажмите для увеличения^
Характеристики зависимости тока анода от напряжения на аноде в триодном
включении
Рекомендуемый режим эксплуатации лампы 6П1П в триодном включении
| Напряжение на аноде, В | 250 |
| Напряжение смещения на первой сетке, В | -12 |
| Внутреннее сопротивление, Ом | 2000 |
| Крутизна характеристики, мА/В | 5 |
| Коэффициент усиления | 10 |
Выходной лучевой тетрод 6П1П аналогичен выходному лучевому тетроду
6П6С. Эти тетроды взаимозаменяемы.
^Нажмите для увеличения^

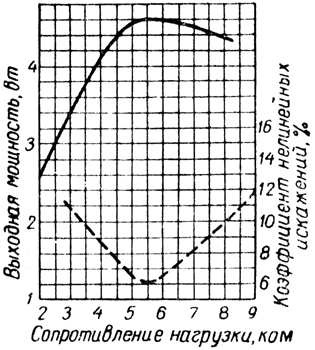

Характеристики зависимости выходной мощности и коэффициента нелинейных
искажений от сопротивления анодной нагрузки при напряжении на аноде и на
второй сетке 250 В и напряжении сигнала на первой сетке 8.8 В
^Нажмите для увеличения^
коэффициент нелинейных искажений
^Нажмите для увеличения^
^Нажмите для увеличения^

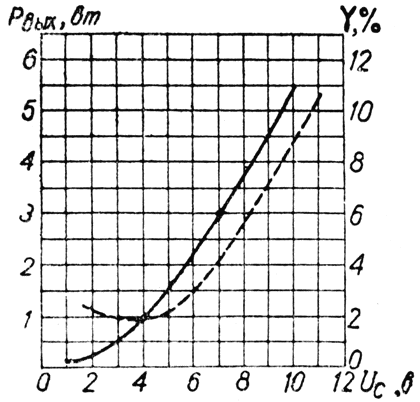

Характеристики зависимости выходной мощности и коэффициента нелинейных
искажений от напряжения сигнала на первой сетке при напряжении на аноде
и на второй сетке 250 В и сопротивлении нагрузки в цепи анода 5000 Ом
^Нажмите для увеличения^
коэффициент нелинейных искажений
^Нажмите для увеличения^
