Лампа ТХ4Б — Тиратрон

Радиолампы



^Нажмите для увеличения^
Корпус лампы ТХ4Б

Описание

Тиратрон тлеющего разряда для преобразования электрических сигналов малой мощности. Наполнение — неоно-аргоновая смесь Оформление — стеклянное, сверхминиатюрное. Масса 4 г. Выводы электродов: 1- анод; 2 — сетка вторая; 3 — сетка первая; 4 — катод.



Основные данные
Параметр Условия ТХ4Б Ед. изм.
Аналог — — —
Напряжение анода в триодном режиме сетки соединены ≤225 В
Напряжение между анодом и второй сеткой  — ≤175 В
Напряжение второй сетки, отпирающее — 87-95 В
Напряжение поддержания разряда между анодом и катодом при Iа = 7 мА ≤125 В
между анодом и катодом при Iа = 0,5 мА ≤120
между первой сеткой и катодом (Ic = 10 мкА) ≤100
 Ток возникновения разряда сеточный при Ua = 180 В ≥10 мкА
при Ua = 150 В ≤50
Ток анода в импульсе при t ≤ 100 мкс ≤70 мА
в импульсе при t ≤ 10 мс ≤7
среднее значение 3,5
Время запаздывания возникновения подготовительного разряда — ≤1 с
Ток подготовительного разряда — ≥8 мкА
Амплитуда входного сигнала при t = 10 мкс ≥10 В
Наработка — ≥1000 ч

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп

^Нажмите для увеличения^
Статическая характеристика возникновения разряда прибора ТХ4Б (в триодном режиме при соединенных сетках).
^Нажмите для увеличения^

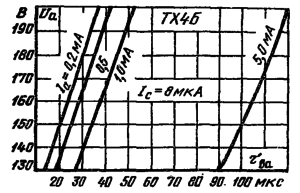

Характеристика восстановления электрической прочности промежутка анод — катод прибора ТХ4Б (в триодном режиме).
