Лампа ГУ-70Б - генераторный тетрод

^Нажмите для увеличения^ Схема соединения электродов лампы ГУ-70Б

^Нажмите для увеличения^ Корпус лампы ГУ-70Б

Описание

Генераторный тетрод для линейного усиления высокочастотных колебаний на частотах до 250 МГц. Оформление — металлокерамическое. Охлаждение — воздушное, принудительное 45 м3/ч. Масса 150 г.

Основные данные при Uн = 6 В; Ua = 2 кВ; Uc2 = 400 В; Ia = 350 А

Параметр	Условия	ГУ-70Б	Ед. изм.
Аналог	—	—	—
Ток накала	—	3,1±0,5	А
Напряжение первой сетки	—	-20±5	В
Ток второй сетки	—	≤18	мА
Крутизна характеристики	—	22±6	мА/В
Коэффициент усиления первой сетки относительно второй сетки	—	13,5±4,5	—
Время разогрева катода	—	≤60	с
Колебательная мощность	—	≥250	Вт
Межэлектродные емкости	входная	≤29	пФ
	выходная	≤7,5
	проходная	≤0,06
Наработка	—	≥1000	ч

Предельные эксплуатационные данные

Параметр	Условия	ГУ-70Б	Ед. изм.
Ток катода	постоянная составляющая	360	мА
Ток катода	пиковое значение	1200	мА
Напряжение накала	—	5,7-6,3	В
Напряжение анода	—	2	кВ
Напряжение анода	пиковое значение	3,5	кВ
Напряжение второй сетки	—	400	В
Напряжение первой сетки	—	-150	В
Напряжение катод-подогреватель	—	100	В
Мощность, рассеиваемая анодом	—	350	Вт
Мощность, рассеиваемая второй сеткой	—	8	Вт
Мощность, рассеиваемая первой сеткой	—	2	Вт
Рабочая частота	—	250	МГц
Температура анода и спаев металла с керамикой	—	200	°С

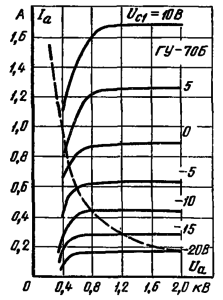

^Нажмите для увеличения^ Анодные характеристики лампы ГУ-70Б

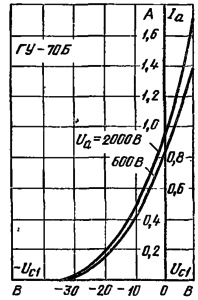

^Нажмите для увеличения^ Анодно-сеточные характеристики лампы ГУ-70Б

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.

Источник

136

Лампа ГУ-70Б — генераторный тетрод
