Описание
Генераторные тетроды для работы в качестве усилителей высокочастотных колебаний в режиме однополосного усиления на частотах до 70 МГц. Оформление — металлокерамическое. Рабочее положение — вертикальное, анодом вниз. Охлаждение — принудительное: ГУ-61А: анода — водяное не менее 52 л/мин; ножки — воздушное не менее 200 м3/ч; ГУ-61Б: анода — воздушное не менее 1250 м3/ч; ножки — воздушное не менее 200 м3/ч; ГУ-61П: анода — испарительное. Масса: ГУ-61А 11 кг; ГУ-61Б 17 кг; ГУ-61П 17 кг.
| Параметр | Условия | ГУ-61А | ГУ-61Б | ГУ-61П | Ед. изм. |
| Аналог | — | — | — | — | — |
| Ток накала | — | 130±12 | 130±12 | 130±12 | А |
| Ток анода | при Ua = Uc2 = 1,5 кВ; Uc1 = 0 | ≥10 | ≥10 | ≥10 | А |
| Ток второй сетки | при Uc2 = 1 кВ | ≤0,7 | ≤0,7 | ≤0,7 | А |
| Ток первой сетки обратный | при Ua = 6 кВ; Uc2 = 1,5 кВ | ≤150 | ≤150 | ≤150 | мкА |
| Ток эмиссии катода | при Ua = 0,35 кВ | ≥22 | ≥22 | ≥22 | А |
| Напряжение сетки запирающее | при Ua = 10 кВ; Uc2 = 1,5 кВ; Iа = 0,1 А | ≤-330 | ≤-330 | ≤-330 | В |
| Крутизна характеристики | — | 74±11 | 74±11 | 74±11 | мА/В |
| Коэффициент усиления первой сетки относительно второй сетки | — | 8±1 | 8±1 | 8±1 | — |
| Выходная мощность | на частоте 70 МГц при Ua = 10 кВ | ≥30 | ≥30 | ≥30 | кВт |
| Межэлектродные емкости в схеме с общим катодом | сетка-катод | ≤320 | ≤320 | ≤320 | пФ |
| анод-катод | ≤38 | ≤38 | ≤38 | ||
| сетка-анод | ≤1,4 | ≤1,4 | ≤1,4 | ||
| Межэлектродные емкости в схеме с общей сеткой | сетка-катод | ≤150 | ≤150 | ≤150 | пФ |
| анод-катод | ≤38 | ≤38 | ≤40 | ||
| сетка-анод | ≤0,2 | ≤0,2 | ≤0,2 | ||
| Наработка | — | ≥1000 | ≥1000 | ≥1000 | ч |
| Параметр | Условия | ГУ-61А | ГУ-61Б | ГУ-61П | Ед. изм. |
| Ток накала пусковой | — | 190 | 190 | 210 | А |
| Напряжение накала | — | 7,9-8,7 | 7,9-8,7 | 7,9-8,7 | В |
| Напряжение анода | — | 10 | 10 | 10 | кВ |
| Напряжение второй сетки | — | 1,5 | 1,5 | 1,5 | кВ |
| Мощность, рассеиваемая анодом | — | 30 | 20 | 30 | кВт |
| Мощность, рассеиваемая второй сеткой | — | 0,7 | 0,7 | 0,7 | кВт |
| Мощность, рассеиваемая первой сеткой | — | 0,3 | 0,3 | 0,3 | кВт |
| Рабочая частота | — | 70 | 70 | 70 | МГц |
| Температура спаев керамики с металлом и ножки | — | 150 | 150 | 175 | °С |

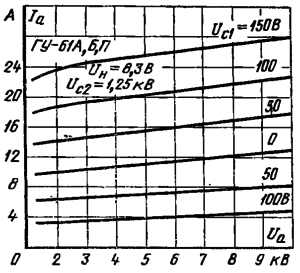

^Нажмите для увеличения^

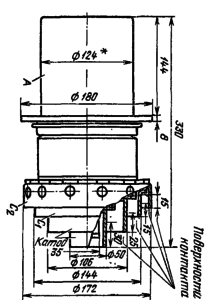

^Нажмите для увеличения^
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
