Лампа ГМИ-26Б — импульсный модуляторный тетрод

Радиолампы





Схема соединения электродов лампы ГМИ-26Б ^Нажмите для увеличения^
Схема соединения электродов лампы ГМИ-26Б

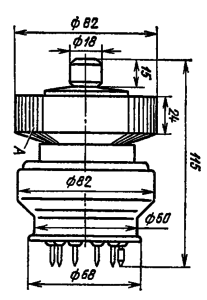

Корпус лампы ГМИ-26Б ^Нажмите для увеличения^
Корпус лампы ГМИ-26Б

Описание

Импульсный модуляторный тетрод для работы в импульсных модуляторах. Оформление — металлостеклянное. Охлаждение — воздушное, принудительное: анода — 50 м3/ч; ножки 20 м3/ч. Масса 650 г.

 Основные данные при Uн = 12,6 В; Ua = 1,5 кВ; Uc2 = 1 кВ; Uc1 = 0,6 кВ; Uc1имп = 75 В; tимп = 5 мкс; f = 400 Гц

Параметр Условия ГМИ-26Б Ед. изм.
Аналог — — —
Ток накала — 6,25±0,5 А
Ток анода в импульсе ≥20 А
в импульсе при Uн = 12 В ≥18
Ток второй сетки в импульсе ≤2 А
Ток первой сетки в импульсе ≤3 А
Напряжение запирания первой сетки при Ua = 12 кВ; Ia = 0,2 мА ≤-500 В
Время готовности — ≤3 мин
Межэлектродные емкости входная 70±10 пФ
выходная 13±3
проходная ≤1
Наработка — ≥1000 ч



 Предельные эксплуатационные данные

Параметр Условия ГМИ-26Б Ед. изм.
Ток катода в импульсе при скважности не менее 500 34 А
Напряжение накала — 12-13,8 В
Напряжение анода — 10 кВ
Напряжение второй сетки — 1 кВ
Наибольшее напряжение первой сетки — -0,8 кВ
в импульсе 150 В
 Мощность, рассеиваемая анодом — 250 Вт
 Мощность, рассеиваемая второй сеткой — 15 Вт
 Мощность, рассеиваемая первой сеткой — 3 Вт
Длительность импульса — 30 мкс
Температура баллона — 150 °С

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
