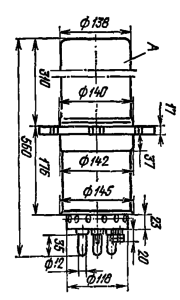

Описание
Мощный генераторный триод для работы в качестве усилителя и генератора высокочастотных колебаний в радиопередающих устройствах и в промышленных генераторах для высокочастотного нагрева. Оформление — металлостеклянное. Рабочее положение — вертикальное, анодом вниз. Охлаждение — принудительное: анода — водяное 120 л/мин; выводов накала — водяное 2,5 л/мин; выводов сетки — водяное 2,5 л/мин; ножек — воздушное 80 м3/ч; баллона — воздушное 100 м3/ч. Масса 11 кг.
| Основные данные при Uн = 17 В; Uа = 12 кВ; Ia = 4 А | |||
| Параметр | Условия | ГК-3А | Ед. изм. |
| Аналог | — | — | — |
| Ток накала | — | 430±30 | А |
| Ток эмиссии катода | в импульсе при Ua = Uc = 2 кВ | ≥50 | А |
| Крутизна характеристики | при Ua = 5 кВ | 45,5±7,5 | мА/В |
| Коэффициент усиления | при Ua = 5 и 8 кВ | 46+11-7 | — |
| Мощность выходная | при частотах не более 25 МГц | ≥100 | кВт |
| Межэлектродные емкости | сетка-катод | ≤100 | пФ |
| анод-катод | ≤3 | ||
| сетка-анод | ≤65 | ||
| Наработка | средняя | ≥2000 | ч |
| Предельные эксплуатационные данные | |||
| Параметр | Условия | ГК-3А | Ед. изм. |
| Ток накала пусковой | — | 645 | А |
| Напряжение накала | — | 17 | В |
| Напряжение анода | — | 12 | кВ |
| при анодной модуляции | 10 | ||
| пиковое значение | 22 | ||
| Мощность, рассеиваемая анодом | — | 60 | кВт |
| Мощность, рассеиваемая сеткой | — | 2,6 | кВт |
| Рабочая частота | — | 25 | МГц |
| Температура стекла и спаев металла со стеклом | — | 150 | °С |

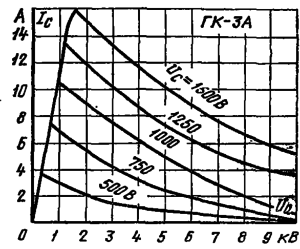

^Нажмите для увеличения^

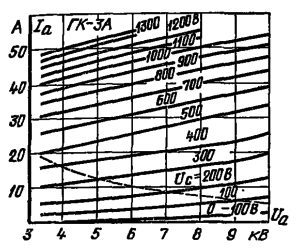

^Нажмите для увеличения^
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
