Описание

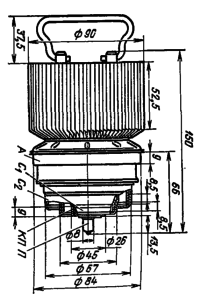

Импульсный генераторный лучевой тетрод для усиления высокочастотных колебаний и умножения частоты в дециметровом диапазоне частот. Оформление — металлокерамическое. Охлаждение — принудительное воздушное: анода 48 м3/ч; выводов 18 м3/ч. Масса 2200 г.
| Параметр | Условия | ГИ-33Б | Ед. изм. |
| Аналог | — | — | — |
| Ток накала | — | 3,5±0,3 | А |
| Ток анода | в начале характеристики при Uc1 = -200 В | ≤4 | мА |
| Ток обратный первой сетки | при Ua= 1 кВ; Uc2 = 500 В; Ia = 1 А | ≤30 | мкА |
| Ток эмиссии катода | в импульсе при t = 5 мкс; Ua = 1100 В | ≥50 | А |
| Крутизна характеристики | при Ua= 1 кВ; Uc2 = 500 В; Ia = 1 А; Uc1 = 10 В | 35±10 | мА/В |
| Коэффициент усиления по мощности | — | ≥8 | — |
| Напряжение сетки в рабочей точке | при Ua= 1 кВ; Uc2 = 500 В; Ia = 1 А | -12÷-30 | В |
| Коэффициент усиления первой сетки относительно второй сетки | при изменении Uc2 на 50 В; Ia = 1 А | 9,5±2,5 | — |
| Колебательная мощность | в импульсе при Pвх = 500 Вт | ≥4,5 | кВт |
| Межэлектродные емкости | входная | ≤35 | пФ |
| выходная | ≤21 | ||
| проходная | ≤0,06 | ||
| Наработка | — | ≥1000 | ч |
| Параметр | Условия | ГИ-33Б | Ед. изм. |
| Ток анода | постоянная составляющая | 0,2 | А |
| Напряжение накала | — | 24,7-27,3 | В |
| Напряжение анода | — | 4,5 | кВ |
| при запертой лампе | 5 | ||
| Напряжение второй сетки | — | 0,9 | кВ |
| Мощность возбуждения | среднее значение | 80 | Вт |
| Мощность, рассеиваемая анодом | — | 700 | Вт |
| Мощность, рассеиваемая второй сеткой | — | 40 | Вт |
| Мощность, рассеиваемая первой сеткой | — | 25 | Вт |
| Температура анода | — | 150 | °С |
| Температура выводов катода и сеток | — | 120 | °С |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
