^Нажмите для увеличения^
Схема соединения электродов лампы 6П41C |
|

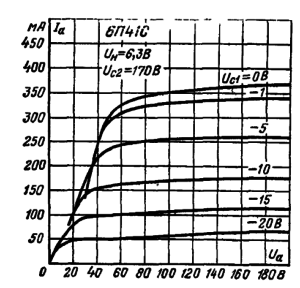

^Нажмите для увеличения^
|
Описание
Тетрод лучевой выходной для работы в генераторах колебаний и в блоках кадровой и строчной развертки телевизионных устройств. Оформление — в стеклянной оболочке. Масса 36 г.
| Параметр | Условия | 6П41С | Ед. изм. |
| Аналог | — | — | — |
| Ток накала | — | 1,1±0,1 | А |
| Ток анода | — | 66±10 | мА |
| в импульсе при Ua = 50 В, Uc2 = 170 В, Uc1 = -1 В | ≥100 | ||
| Ток второй сетки | — | 2,7+0,8 | мА |
| в импульсе при Ua = 170 В, Uc2 = 170 В, Uc1 = -55 В | 17±6 | ||
| Обратный ток первой сетки | — | ≤1 | мкА |
| Крутизна характеристики | — | 8,4-1,7 | мА/В |
| Внутреннее сопротивление | — | ≈12 | кОм |
| Напряжение виброшумов | Ra = 0,25 кОм | ≤500 | мВ |
| Межэлектродные емкости | входная | ≈23 | пФ |
| выходная | ≈10,5 | ||
| проходная | ≈0,5 | ||
| Наработка | — | ≥2000 | ч |
| Критерии оценки | |||
| Ток анода | в импульсе при Ua = 50 В, Uc2 = 170 В, Uc1 = -1 В | ≥80 | мА |
| Обратный ток первой сетки | — | ≤2 | мкА |
| то же для 80% ламп | ≤1,2 | ||
| Параметр | Условия | 6П41С | Ед. изм |
| Напряжение накала | — | 5,7-6,9 | В |
| Напряжение анода | — | 400 | В |
| при запертой лампе | 2,5 | кВ | |
| при работе в строчной развертки телевизора | 6,5 | ||
| Напряжение второй сетки | — | 350 | В |
| при запертой лампе | 550 | ||
| Напряжение первой сетки отрицательное | в импульсе | 350 | В |
| Ток катода | — | 100 | мА |
| Мощность, рассеиваемая анодом
|
— | 14 | Вт |
| Мощность, рассеиваемая второй сеткой | — | 3 | Вт |
| Напряжение между катодом и подогревателем | при положительном потенциале подогревателя | 100 | В |
| при отрицательном потенциале подогревателя | 200 | ||
| Температура баллона лампы | — | 220 | °C |
| Устойчивость к внешним воздействиям | |||
| Интервал рабочих температур окружающей среды | — | -60…+70 | °C |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
