Описание
Пентод выходной для усиления напряжения высокой частоты в выходных каскадах широкополосных усилителей. Оформление — в стеклянной оболочке, миниатюрное. Масса 20 г.
| Параметр | Условия | 6П38П | Ед. изм. |
| Аналог | — | — | — |
| Ток накала | — | 450±35 | мА |
| Ток анода | — | 50±20 | мА |
| в начале характеристики при Uc1 = -8,5 В | ≤40 | мкА | |
| Ток второй сетки | — | 8+4 | мА |
| Обратный ток первой сетки | Uc1 = -2 В | ≤0,3 | мкА |
| Крутизна характеристики | — | 65±20 | мА/В |
| Внутреннее сопротивление | — | ≈30 | кОм |
| Эквивалентное сопротивление внутриламповых шумов | — | ≈110 | Ом |
| Входное сопротивление | f = 60 МГц | ≈680 | Ом |
| Напряжение виброшумов | при Ra = 0,5 кОм | ≤200 | мВ |
| Межэлектродные емкости | входная | 21±4 | пФ |
| выходная | 3,85±0,55 | ||
| проходная | ≤0,75 | ||
| катод-подогреватель | ≤14 | ||
| Наработка | — | ≥1500 | ч |
| Критерии оценки | |||
| Крутизна характеристики | — | ≥36 | мА/В |
| Обратный ток первой сетки | при Uc1 = -8,5 В | ≤1,5 | мкА |
| Параметр | Условия | 6П38П | Ед. изм |
| Напряжение накала | — | 5,7-7 | В |
| Напряжение анода | — | 200 | В |
| при запертой лампе | 350 | ||
| Напряжение второй сетки | — | 160 | В |
| при запертой лампе | 350 | ||
| Ток катода | — | 90 | мА |
| Мощность, рассеиваемая анодом | — | 10,5 | Вт |
| Мощность, рассеиваемая второй сеткой | — | 1,8 | Вт |
| Напряжение между катодом и подогревателем | при положительном потенциале подогревателя | 100 | В |
| при отрицательном потенциале подогревателя | 160 | ||
| Устойчивость к внешним воздействиям | |||
| Интервал рабочих температур окружающей среды | — | -60…+70 | °C |

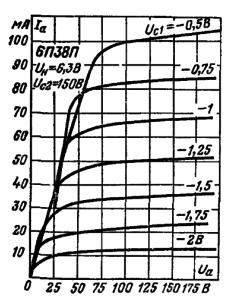

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
