Лампа 6П34С (Тетрод) - АудиоПортал

Схема соединения электродов лампы 6П34C

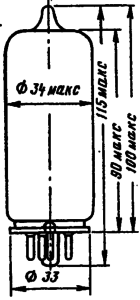

^Нажмите для увеличения^ Корпус лампы 6П34C

^Нажмите для увеличения^ Октальный цоколь ламп

Описание

Тетрод лучевой для генерирования импульсов тока малой скважности в блоках стационарных быстродействующих счетно-решающих устройств . Оформление — в стеклянной оболочке, с октальным цоколем. Масса 55 г.

Основные параметры при Uн = 6.3 В, Ua = 180 В, Uс2 = 180 В, Uс1 = -14 В

Параметр	Условия	6П34С	Ед. изм.
Аналог	—	—	—
Ток накала	—	2±0,15	мА
Ток анода	в режиме измерений	70±30	мА
	в импульсе при Ua = 100 В, Uc2 = 80 В, Uc1 = -40 В, Uc1 имп = +10 В, f = 175 кГц, t = 1,6 мкс	≥330
	в импульсе при Uн = 5,7 В	≥270
Ток второй сетки	—	≤8,5	мА
Ток второй сетки	в импульсе при Ua = 100 В, Uc2 = 80 В, Uc1 = -40 В, Uc1 имп = +10 В, f = 175 кГц, t = 1,6 мкс	≤80	мА
Обратный ток первой сетки	—	≤1	мкА
Ток утечки между катодом подогревателем	—	≤100	мкА
Запирающее напряжение первой сетки	—	≤-35	В
Крутизна характеристики	—	13±3,6	мА/В
Межэлектродные емкости	входная	21±3	пФ
	выходная	11±2
	проходная	≤1,2
Наработка	—	≥1500	ч
Критерии оценки
Обратный ток первой сетки	—	≤5	мкА
Ток анода в импульсе	—	≥250	мА

Предельные эксплуатационные данные

Параметр	Условия	6П34С	Ед. изм
Напряжение накала	—	5,7-6,9	В
Напряжение анода	в нормальном режиме	250	В
	при запертой лампе	450
	при запертой лампе в импульсе	800
Напряжение второй сетки	—	200	В
Напряжение второй сетки	при запертой лампе	400	В
Напряжение первой сетки отрицательное	—	100	В
Напряжение первой сетки отрицательное	в импульсе	200	В
Напряжение между катодом и подогревателем	—	250	В
Ток катода	среднее значение	100	мА
Ток катода	в импульсе	450	мА
Мощность, рассеиваемая анодом	—	18	Вт
Мощность, рассеиваемая второй сеткой	—	3,5
Мощность, рассеиваемая первой сеткой	—	0,2
Сопротивление в цепи первой сетки	—	100	МОм
Скважность	—	3	—
Длительность импульса	—	2	мкс
Температура баллона лампы	—	220	°C
Устойчивость к внешним воздействиям
Интервал рабочих температур окружающей среды	—	-60…+90	°C
