Описание

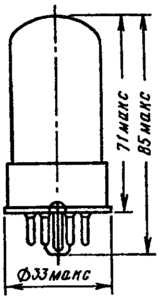

Триод двойной для усиления напряжения низкой частоты . Оформление — в стеклянной оболочке, с октальным цоколем. Масса 34 г.
| Параметр | Условия | 6Н9C | Ед. изм. |
| Аналог | — | 6SL7 | — |
| Ток накала | — | 300±25 | мА |
| Ток анода | — | 2.3±1.3 | мА |
| Обратный ток сетки | — | ≤1 | мкА |
| Ток утечки между катодом и подогревателем | — | ≤20 | мкА |
| Крутизна характеристики | — | 1.7±0.5 | мА/В |
| Uн = 5.7 В | ≥1 | ||
| Коэффициент усиления | — | 70±15 | — |
| Напряжение виброшумов | Rа = 2 кОм | ≤400 | В |
| Межэлектродные емкости | входная | 2.5+0.7-0.8 | пФ |
| выходная | 1+0.6-0.7 | ||
| проходная | ≤4 | ||
| Наработка | — | ≥1500 | ч |
| Критерии оценки | |||
| Крутизна характеристики | — | ≥1.04 | мА/В |
| Обратный ток сетки | — | ≤2 | мкА |
| Параметр | Условия | 6Н9C | Ед. изм |
| Напряжение накала | — | 5.7-7 | В |
| Напряжение анода | — | 275 | В |
| Напряжение между катодом и подогревателем | — | 100 | В |
| Мощность, рассеиваемая анодом каждого триода | — | 1.1 | Вт |
| Сопротивление в цепи сетки каждого триода | — | 0.5 | МОм |
| Температура баллона лампы | — | 90 | °C |
| Интервал рабочих температур окружающей среды | — | -60…+70 | °C |
Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
