Описание
Триоды двойные для усиления напряжения низкой частоты, генерирования колебаний высокой частоты и для работы в релаксационных схемах. Оформление — в стеклянной оболочке, сверхминиатюрное. Масса 4,5 г (для 6Н16Г-ВИР 5,5 г).
| Параметр | Условия | 6Н16Б, 6Н16Б-В, 6Н16Б-ВИ, 6Н16Б-И | 6Н16Б-ВР | 6Н16Г-ВИР | Ед. изм. |
| Аналог | — | — | — | — | — |
| Ток накала | — | 400±30 | 370±40 | 400±40 | мА |
| Ток анода | — | 6.3±1.9 | 6.3±1.9 | 6.3±1.9 | мА |
| Разность токов анода триодов лампы | — | ≤1.9 | — | — | мА |
| Обратный ток сетки | — | ≤0.2 | ≤0.2 | ≤0.2 | мкА |
| Ток утечки между катодом и подогревателем | — | ≤20 | — | — | мкА |
| Ток эмиссии каждого триода в импульсе | при Uа. имп = Uс имп = 200 В для ламп 6Н16Б-И, 6Н16Б-ВИ | ≥1.2 | — | — | А |
| Крутизна характеристики | — | 5±1.25 | 5±1.25 | 5±1.25 | мА/В |
| Uн = 5.7 В | ≥3 | — | |||
| Коэффициент усиления | — | 25±5 | 25±5 | 25±5 | — |
| Входное сопротивление | f = 50 МГц | 32 | 32 | — | кОм |
| Сопротивление изоляции сетки | — | ≥10 | — | МОм | |
| Напряжение виброшумов | Rа = 2 кОм | ≤75 | ≤50 | ≤75 | мВ |
| Межэлектродные емкости | входная | 2.7±0.7 | 2.7±0.7 | 2.7±0.7 | пФ |
| выходная | 1.65±0.55 | 2.7±0.6 | 2.2±0.5 | ||
| проходная | 1.5±0.5 | 1.5±0.5 | 1.5±0.5 | ||
| между анодами триодов | 0.5±0.15 | ≤0.15 | ≤0.15 | ||
| катод-подогреватель | ≤7 | ≤7 | — | ||
| Наработка | — | ≥750 | ≥2000 | ≥2000 | ч |
| Критерии оценки | |||||
| Обратный ток сетки | — | ≤1.5 | — | — | мкА |
| Крутизна характеристики | — | ≥3 | — | — | мА/В |
| Изменение крутизны характеристики | — | ≤+30-40 | — | — | % |
| Выходное напряжение в импульсе | — | — | — | ≥22.5 | В |
| Параметр | Условия | 6Н16Б, 6Н16Б-В, 6Н16Б-ВИ, 6Н16Б-И | 6Н16Б-ВР | 6Н16Г-ВИР | Ед. изм |
| Напряжение накала | — | 5.7-6.9 | 6-6.6 | 6-6.6 | В |
| Напряжение анода | — | 200 | 200 | 200 | В |
| при запертой лампе | 350 | 350 | 350 | ||
| Напряжение сетки отрицательное | — | 50 | 50 | 50 | В |
| Напряжение между катодом и подогревателем | — | 150 | 120 | 120 | В |
| Ток катода | — | 14 | 20 | 20 | мА |
| в импульсе | 0.4 | — | 0.4 | А | |
| Мощность, рассеиваемая анодом каждого триода | — | 0.9 | 0.9 | 1.2 | Вт |
| Мощность, рассеиваемая сеткой каждого триода | — | 0.1 | — | — | |
| Сопротивление в цепи сетки | — | 1 | 1 | 1 | МОм |
| Температура баллона лампы | при нормальной температуре окружающей среды | 170 | 170 | 115 | °C |
| при температуре окружающей среды 200 °C (для 6Н16Б-ВР, 6Н16Г-ВИР — 100 °C) | 250 | 200 | 150 | ||
| Частота генерирования | — | 450 | 350 | — | МГц |
| Устойчивость к внешним воздействиям | |||||
| Ускорение | при вибрации в диапазоне частот 20-2000 Гц | 10 | 20 | 20 | g |
| при многократных ударах | 150 | 150 | 150 | ||
| при одиночных ударах | 500 | 500 | 500 | ||
| постоянное | 100 | 100 | 100 | ||
| Интервал рабочих температур окружающей среды | — | -60…+200 | -60…+100 | -60…+100 | °C |

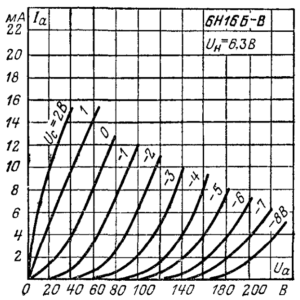

Описание всех параметров смотрите в буквенных обозначениях параметров радиоламп.
|
