Лампа 1Б2П (Диод-пентод)

^Нажмите для увеличения^ Схема соединения электродов лампы 1Б2П

^Нажмите для увеличения^ Корпус лампы 1Б2П

^Нажмите для увеличения^ Цоколь миниатюрных ламп с диаметром 19 мм

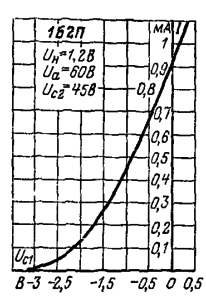

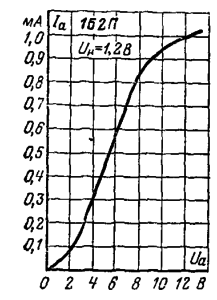

Описание

Диод-пентод для предварительного усиления напряжения низкой частоты и детектирования. Оформление — в стеклянной оболочке, миниатюрное. Масса 10 г.

Основные параметры для 1Б2П при Uн = 1,2 В, Ua.п. = 60 В, Uс2 = 45 В, Uс1 = 0 В, Uа.д. = 1,2 В; для 1AF34 при Uн = 1,2 В, Ua.п. = 67,5 В, Uс2 = 67,5 В, Uс1 = -1 В, Uа.д. = 3 В

Параметр	Условия	1Б2П	1AF34	Ед. изм.
Аналог	—	—	—	—
Ток накала	—	30±3	30	мА
Ток анода пентода	—	0,9±0,4	1,4	мА
Ток второй сетки	—	0,18-0,35	0,4	мА
Обратный ток первой сетки	—	≤0,1	—	мкА
Ток анода диода	—	≥7	100	мкА
Крутизна характеристики пентода	—	0,55	≥0,3	мА/В
Крутизна характеристики пентода	при Uн = 0,95 В	≥0,25	—	мА/В
Внутреннее сопротивление	—	1	0,6	МОм
Межэлектродные емкости	входная пентода	1,85	2,4	пФ
	выходная пентода	2,1	4,6
	проходная пентода	0,27	0,3
	анод диода-катод	0,3	1,5
Наработка	—	≥1500	—	ч
Критерии оценки
Ток анода диода	—	≥3	—	мкА
Крутизна характеристики	—	≥0,25	—	мА/В

Предельные эксплуатационные данные

Параметр	Условия	1Б2П	1AF34	Ед. изм.
Напряжение накала	—	0,9-1,4	0,9-1,4	В
Напряжение анода пентода	—	90	90	В
Напряжение анода пентода	при включении лампы	250	250	В
Напряжение второй сетки	—	75	67,5	В
Напряжение второй сетки	при включении лампы	250	250	В
Ток катода	—	2	4,5	мА
Мощность, рассеиваемая анодом пентода	—	0,15	—	Вт
Устойчивость к внешним воздействиям
Интервал рабочих температур окружающей среды	—	-60…+70	—	°C
