Двойной лучевой тетрод 6Р3C-1. Технические характеристики

6Р3C-1

(двойной лучевой тетрод)

^Нажмите для увеличения^

Основные размеры лампы 6Р3C-1.

Общие данные

Применяется для работы в выходных каскадах усилителей низкой частоты.

Оформление — в стеклянной оболочке. Масса 100 г.

Междуэлектродные емкости, пФ

Входная 13+-3. Выходная 6+-2. Проходная не более 0.3.

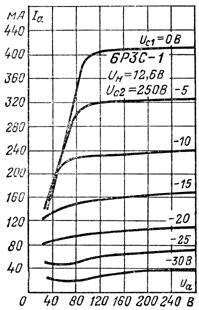

Номинальные электрические данные

при параллельном включении подогревателей Uн = 6.3 В,

при последовательном включении подогревателей Uн = 12.6
В,

Uа = 350 В, Uс2 = 200 В, Uс1 = -22
В *)

Ток накала при параллельном включении, А	2.1+-0.3
Ток накала при последовательном включении, А	1.05+-0.15
Ток анода каждого тетрода, мА	47.5+-17.5
Ток анода при Uс1 = 0, мА	не менее 220
Асимметрия токов анодов, %	не более 28
Ток 2-й сетки (при Uс1 = 0), мА	не более 60
Обратный ток 1-й сетки, мкА	не более 0.5
Коэффициент усиления 1-й сетки относительно 2-й сетки	10
Напряжение виброшумов (при Rа = 2 кОм), мВ	не более 800
Наработка, ч	не менее 1000
Критерии оценки:
ток анода при Uс1 = 0, мА	не менее 180
обратный ток 1-й сетки, мкА	не более 50

*) При измерении параметров одного тетрода другой запирают
напряжением Uc1 = -100 В.

Предельно допустимые электрические величины

Напряжение накала при параллельном включении, В	5.7 — 6.9
Напряжение накала при последовательном включении, В	11.4 — 13.8
Напряжение анода, В	600
Напряжение 2-й сетки, В	300
Напряжение 1-й сетки отрицательное, В	175
Мощность, рассеиваемая каждым анодом, Вт	20
Мощность, рассеиваемая 2-й сеткой, Вт	7
Мощность, рассеиваемая 1-й сеткой каждого тетрода, Вт	1
Ток катода (постоянная составляющая), мА	250
Ток катода (пиковое значение), А	1.5
Напряжение между катодом и подогревателем, В	100
Температура баллона, град. С	250
Устойчивость к внешним воздействиям:
ускорение при вибрации в диапазоне частот 5 — 200 Гц, g	2.5
ускорение при многократных ударах, g	12
интервал рабочих температур окружающей среды, град. С	от -60 до +100
