6П13С — Выходной лучевой тетрод
^Нажмите для увеличения^
Выходной тетрод 6П13С для работы в качестве генератора с независимым возбуждением в схемах строчной развертки телевизионных приемников
Приближенные зарубежные аналоги: EL81(F), PL81(F), 6AV5G(A), EL820, 6CJ6, 6DR6.
- Катод — оксидный косвенного накала
- Работает в любом положении
- Выпускается в стеклянном оформлении цилиндрической формы
- Срок службы — не менее 750 час
- Цоколь — октальный с ключом
- Штырьков — 5.
- Междуэлектродные емкости, пФ:
- Входная — 18,5
- Выходная — 6,5
- Проходная — не более 0,5.
Цоколевка лампы 6П13С
^Нажмите для увеличения^
Номинальные электрические данные
лампы 6П13С
| Напряжение накала, В | 6,3 | |
| Напряжение на аноде, В | 200 | |
| Напряжение на второй сетке, В | 200 | |
| Напряжение смещения на первой сетке, В | — 19 | |
| Ток накала, А | 1,3 | |
| Ток в цепи анода, мА | 60 | |
| Ток в цепи второй сетки, мА | не более 8 | |
| Крутизна характеристики, мА/В | 9,5 | 3 |
| Внутреннее сопротивление, кОм | около 25 | |
| Выходная мощность, Вт | не менее 4 |

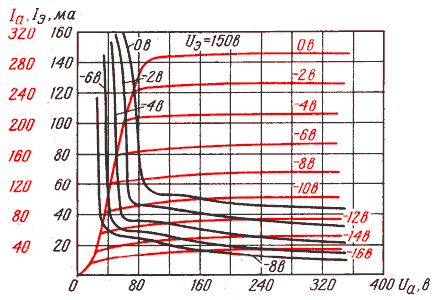

Анодная характеристика
лампы 6П13С
^Нажмите для увеличения^
Анодно-сеточная характеристика
лампы 6П13С
^Нажмите для увеличения^
- Лампу 6П13С можно заменить лампой Г-807. Результаты замены не эффективны.
- Хорошие результаты дает замена лампой 6П7С. При замене необходимо изменить сопротивление в цепи катода для автоматического смещения.
Схемы усилителей на лампе 6П13С
