6C33C и 6Н23П — КРАТКАЯ СПРАВКА

6С33С — триод с малым коэффициентом усиления. Предназначен в качестве регулирующей лампы в электронных стабилизаторах напряжения. Разработана и подготовлена к выпуску в конце 50-х на объединении «Светлана» г.Ленинграда. Одновременно были запущены в серию триоды из семейства регулирующих ламп -6С41С, 6С19П, 6С47С, 12С42С. В начале 70-х появилась версия 6СЗЗС-В — повышенной надежности. Имеет клон обычной надежности -6С18С, баллон которой не имеет выступов (двух или трех) в верхней части. По электрическим характеристикам и 33-я и 18-я идентичны. К середине 70-х производство 33-х полностью переведено на Ульяновский завод электровакуумных приборов. Он же к настоящему времени является единственным производителем 6СЗЗС.

Лампа имеет 7 штырьковый цоколь; анодный вывод 4 толще остальных, служит ключом. Панелька специальная, керамическая с посеребренными контактами. Существует также панель на ПЛЗ-1ПД, выполненная из жаропрочной пластмассы типа АГ-4, но из-за высокой температуры цоколя (40 Вт выделяемой мощности в накале) применять ее не рекомендуется. Она больше пригодна для 6С41С. Что касается звуковых применений лампы, то для обычного двухтактного включения она требует особых подходов. Нужен трансформатор с первичкой, нормированной на ток 200 — 250 mА, с импедансом между анодами меньше, чем принято обычно — 1-1.2 кОм. Однако, при столь высоких токах покоя (120-150 mА), довольно трудно удержать баланс в выходном трансформаторе. Даже небольшой разбаланс (5-7 mА) мгновенно бросает его в насыщение. Зато намотка 1,0-1,2 кОм в первичной обмотке — работа относительно несложная, коэффициент трансформации 11 — 13 для нагрузки 8 Ом.
Известны конструкции бестрансформаторного выхода (OTL — output transformerless) и однотактного. Кто имеет реальные результаты с такими схемами, пусть поделится, опубликуем.

Также смотрите данные на 6С33С в нашем Справочнике по Радиолампам >>>

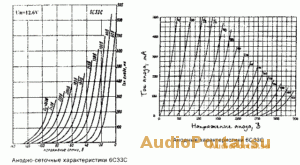

^Нажмите для увеличения^

^Нажмите для увеличения^

^Нажмите для увеличения^

^Нажмите для увеличения^

Двойной триод с 9-ти штырьковым цоколем, с напряжением накала только 6,3V (в отличие от ЕСС81, 82, 83, работающих и на 12,6 V) первоначально предназначен для работы в гетеродинах для усиления высокой частоты в каскодном включении. Лучшие лампы в СССР производились в Саратове и Калуге. С 1993 г. саратовский завод «Рефлектор», имея заказ от ф. Sovtek ставит штамп на баллоне-6922, знак того, что эта лампа полностью отвечает требованиям Пентагона. Обозначение для индустриального применения в Штатах — 6DJ8 или 7308. В Европе ее выпуском занимались Siemens и Telefunken, Philips (Miniwatt-SQ); Tesla, Восточная Германия, Tungsram, El (Югославия). Здесь она больше известна как ЕСС88, Е88СС. Существуют специализированные версии PCC88/7DJ8, РС88 (внутри баллона один триод), Е188СС и др. Обладает очень большой крутизной и соответственно низким внутренним сопротивлением, что делает ее привлекательной для применения в первых каскадах ММ и МС корректоров RIAA (малый шум плюс приличное усиление). Но из-за близкого расстояния электродов друг относительно друга имеет весьма ощутимый микрофонный эффект, что заставляет применять особые меры по виброизоляции при установке панельки. Однако, в версиях Sovtek (з-д «Рефлектор») микрофонный эффект заметно подавлен. Благодаря увеличенному напряжению на аноде и мощности рассеяния, 6922 Sovtek очень популярна, как драйвер. По качеству ничуть не уступает Siemens 6DJ8 и Telefunken E88CC.

Также смотрите данные на 6Н23П-ЕВ в нашем Справочнике по Радиолампам >>>

6922/6Н23П-ЕВ является пожалуй самой «дискутируемой» лампой среди сигнальных. Стоит кому-либо обхаять ее, как тут же в защиту выступит другой. В Glass Audio появились две крупных статьи с мнениями о пригодности работы 6922 в звуковых цепях — «Suitability of the 6DJ8 for Audio»; GA 1995/3, R. Modjesky и is the 6DJ8 suitable for audio?» — D. Danner. GA 2/93.
Если читателям будет интересна эта техническо-музыкальная полемика, мы переведем и опубликуем. Ниже помещены данные, полученные Риком Берглундом (Rickard Berglund — Sweden), опубликованные в GА 1995/6. Значения искажений приведены для выходного напряжения 1 V (RMS). При практически линейной зависимости второй гармоники от величины выходного сигнала, для больших амплитуд искажения вырастут соответственно. Например, если при 1 V — 0,05%, при 10 V — 0,5%. Для третьей гармоники характерна квадратичная зависимость. Если К,=0,0005% на 1 V, то на 10 V К, = 0,05%. Однако, для 6922 эти данные приведены не были. Лампа с подобными параметрами ECC189/6ES8 (но с меньшей крутизной, вообще-то довольно кривая) на третьей гармонике на 1 V имела значение 0,004%. Данные были получены на нескольких схемах, для «честности» результатов, включая обычную схему усиления (с общим катодом) с шунтированным катодным резистором и без, мю -повторитель (с генератором тока в аноде), SRPP с шунтом катодного резистора и без, катодный повторитель и инвертор с разделенной нагрузкой.
Анодные характеристики 6922, снятые Дензилом Дэннером (Denzil Danner) приведены ниже.

^Нажмите для увеличения^

^Нажмите для увеличения^
