1D7G
Пентагрид
(Pentagrid-Converter (Heptode))
^Нажмите для увеличения^
^Нажмите для увеличения^
Схема соединения электродов лампы 1D7G с выводами:
g1 — управляющая сетка;
f-f- катод прямого накала;
g3,g5 — экранирующие сетки;
a — анод;
g4 — управляющая сетка;
g2 — защитная сетка;

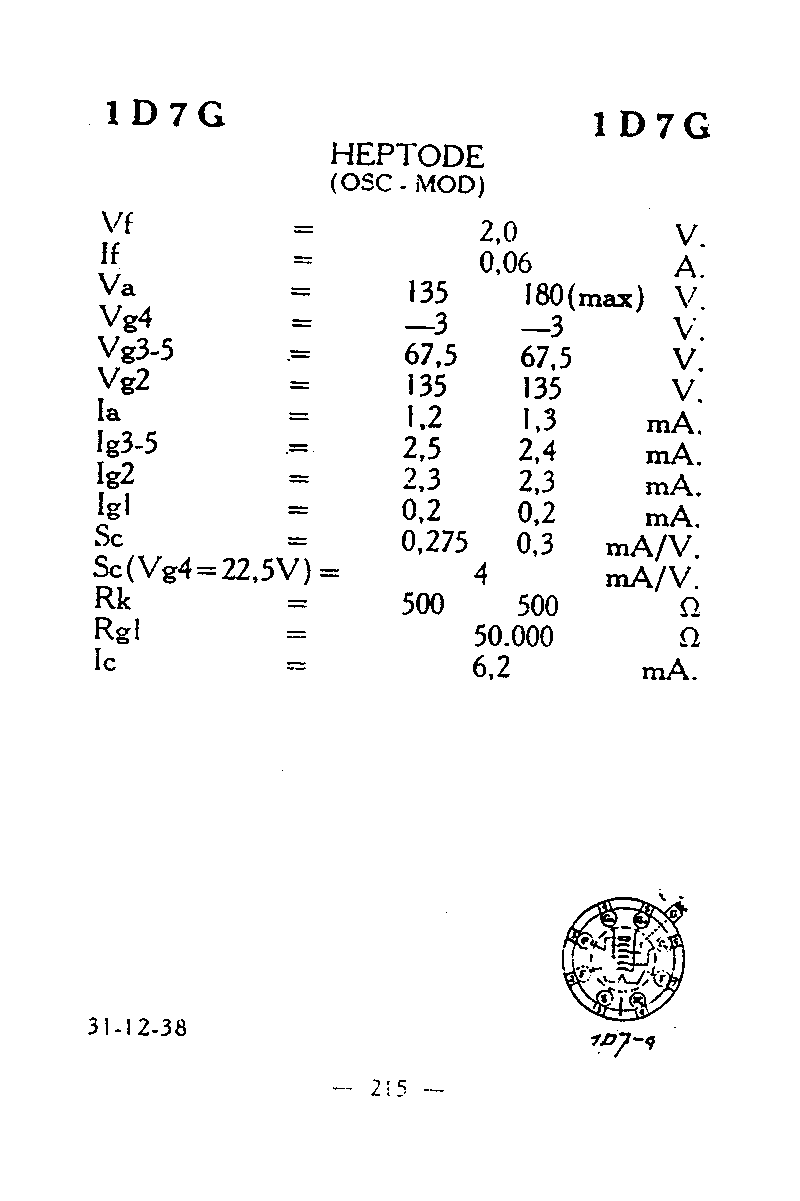

Общие данные
Производство:
Год выпуска:
Аналоги: 1D7, CV765
Возможная замена (другой цоколь): 1A6, 1A6E
Цоколь: Octal (Int.Octal, IO) K8A
