1C2
Пентагрид
(Pentagrid-Converter (Heptode))
^Нажмите для увеличения^
^Нажмите для увеличения^

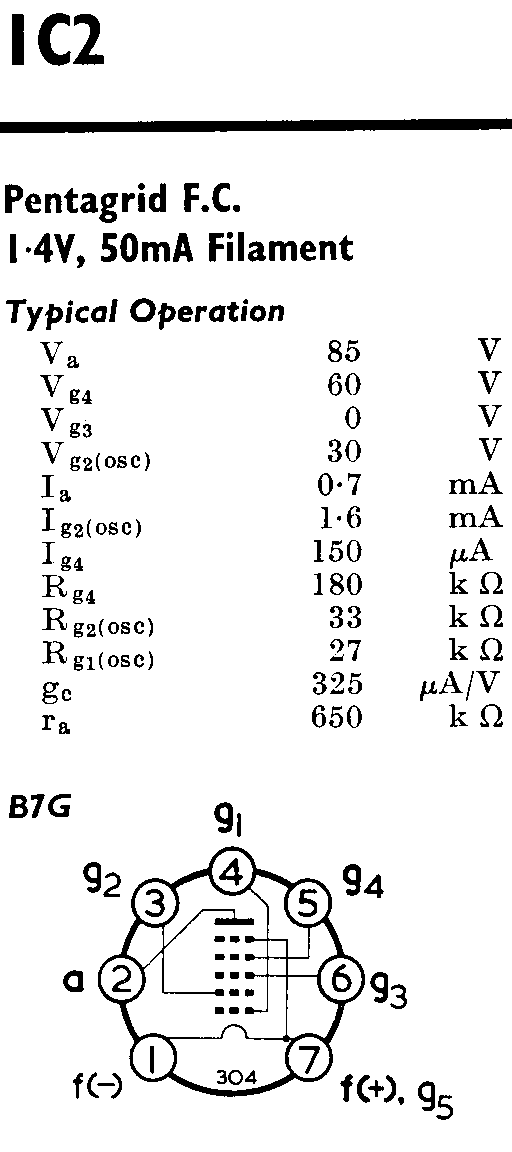

Схема соединения электродов лампы 1C2 с выводами:
g1 — управляющая сетка;
f-f- катод прямого накала;
g3,g5 — экранирующие сетки;
a — анод;
g4 — управляющая сетка;
g2 — защитная сетка;
Общие данные
Производство:
Год выпуска:
Аналоги: DK92
Возможная замена (другой цоколь):
Цоколь: Miniatur-7-Pin-Base B7G
^Нажмите для увеличения^
Источник: msevm.com
