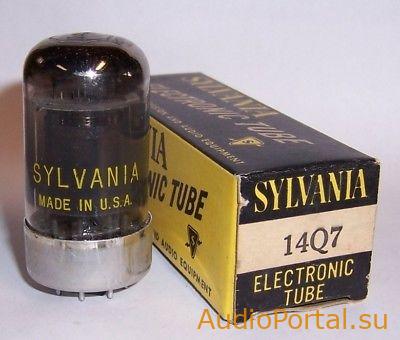

14Q7
Пентагрид
(Pentagrid-Converter (Heptode))
^Нажмите для увеличения^
^Нажмите для увеличения^
Схема соединения электродов лампы 14Q7 с выводами:
a — анод;
g2,4 — экранирующие сетки;
g1 — управляющая сетка;
g3 — управляющая сетка;
g5 — антидинатронная сетка;
k — катод;
f,f — подогреватель катода;
Общие данные
Производство:
Год выпуска:
Аналоги:
Возможная замена: 7Q7 (другой накал), 12SA7 (другой цоколь)
Цоколь: Loctal-8, B8G
^Нажмите для увеличения^
Datasheet 14Q7.pdf
