12BA7
Пентагрид
Pentagrid-Converter (Heptode)
^Нажмите для увеличения^
^Нажмите для увеличения^

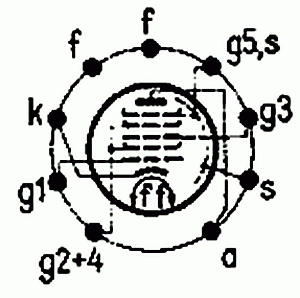

Схема соединения электродов лампы 12BA7 с выводами:
g2+4 — экранирующие сетки; g1 — управляющая сетка; K, — катод
f,f — подогреватель катода; g5,s — антидинатронная сетка, экран;
g3 — управляющая сетка; a — анод;
Общие данные
Производство: Worldwide
Год выпуска:
Аналоги:
Цоколь: Noval, B9A
^Нажмите для увеличения^
Datasheet 12BA7.pdf
