12AL11
Двойной пентод
Double Pentode
^Нажмите для увеличения^
^Нажмите для увеличения^

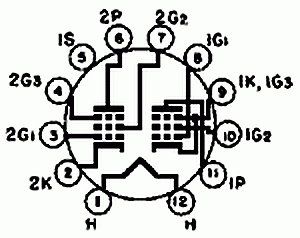

Схема соединения электродов лампы 12AL11 с выводами:
1-12 — подогреватель катодов; 2 — катод второго пентода; 3 — первая сетка
второго пентода; 4 — третья сетка второго пентода; 6 — анод второго пентода;
7 — вторая сетка второго пентода; 8 — первая сетка первого пентода; 9 — катод/третья
сетка первого пендода; 10 — вторая сетка первого пентода; 11 — анод первого
пентода.
Общие данные
Производство: USA
Год выпуска:
Аналоги:
Цоколь: Dekar-12-Pin-Compactron (USA 1961)
^Нажмите для увеличения^
Datasheet 12AL11.pdf
