Изготовитель: Япония, выпуск в 1978 году.
^Нажмите для увеличения^
^Нажмите для увеличения^
Характеристики:
2-х полосная АС с пассивным излучателем
Диапазон воспроизводимых частот: 55 – 20000 Гц
Чувствительность: 91 дБ/Вт/м
Импеданс: 8 Ом
Максимально допустимая мощность: 50 Вт
Используемые динамики:
НЧ: 200 мм, бумажный, конусный
ПИ: 200 мм, бумажный, конусный
ВЧ: 60 мм, бумажный, конусный
Частота раздела кроссовера: 2000 Гц (12 дБ/окт)
Внешние размеры (ВхШхГ): 705х340х307 мм (630х340х280 мм без подставки)
Вес одной АС: 14 кг
^Нажмите для увеличения^
Описание:

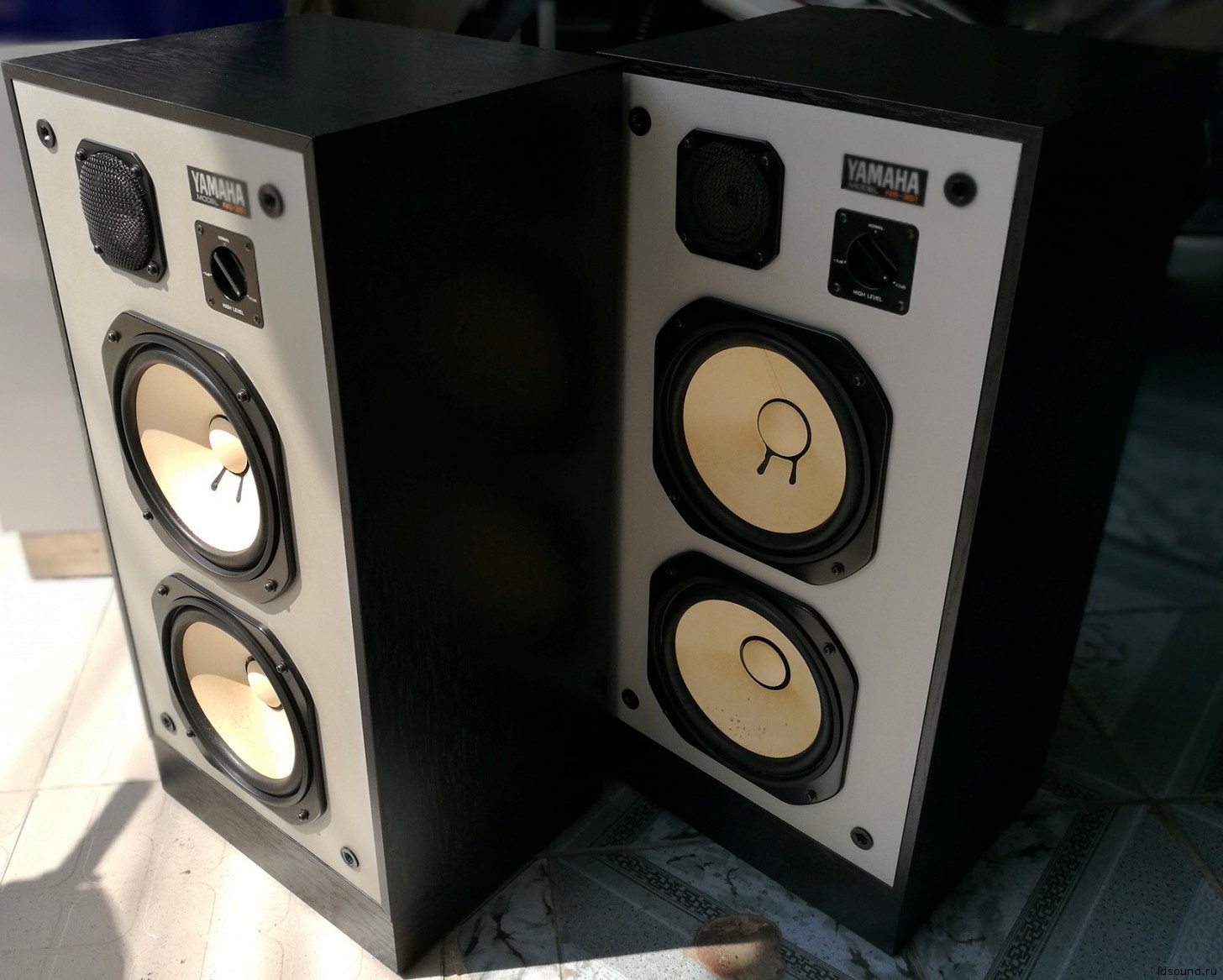

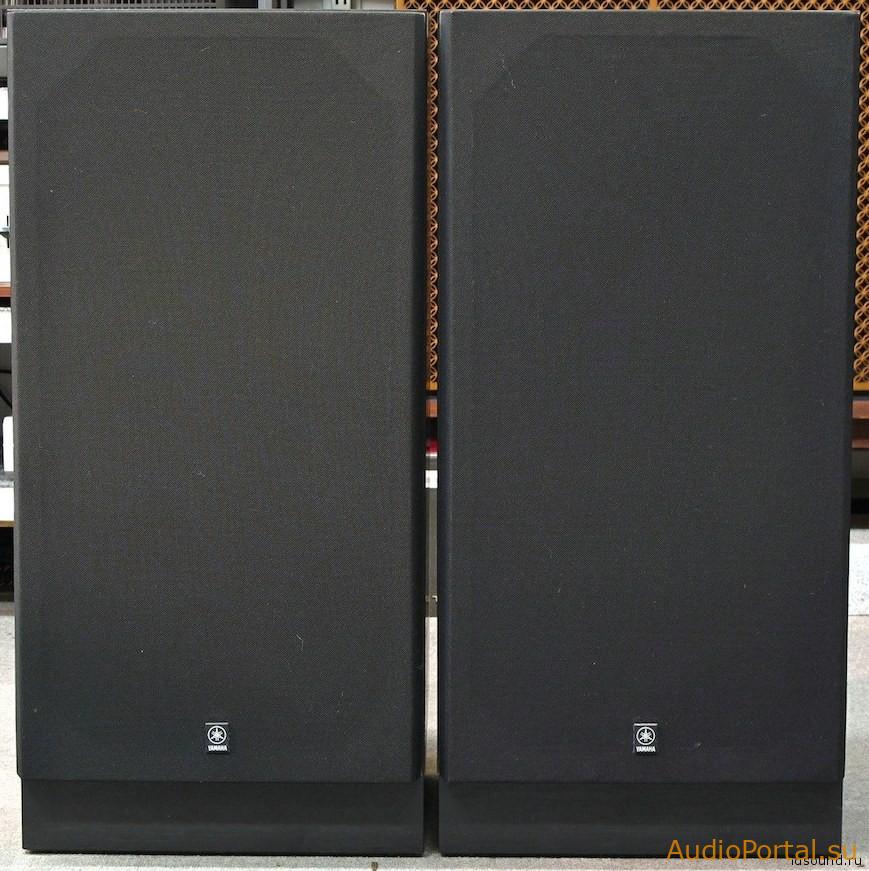

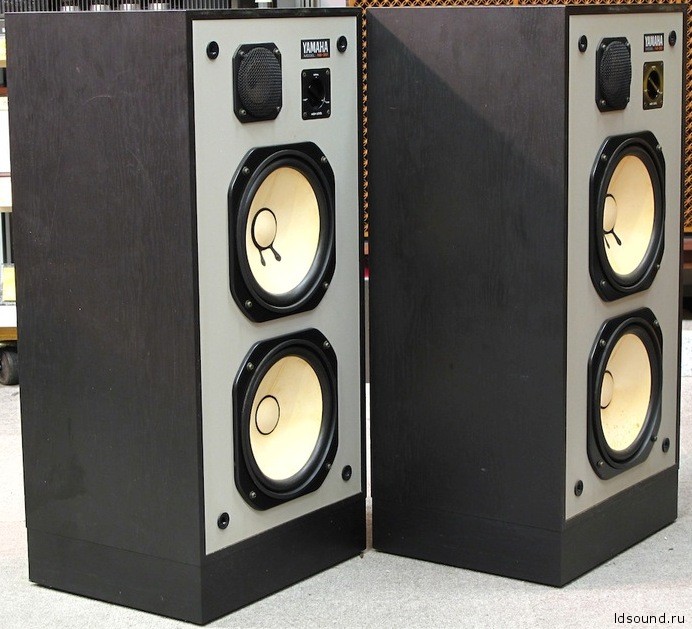

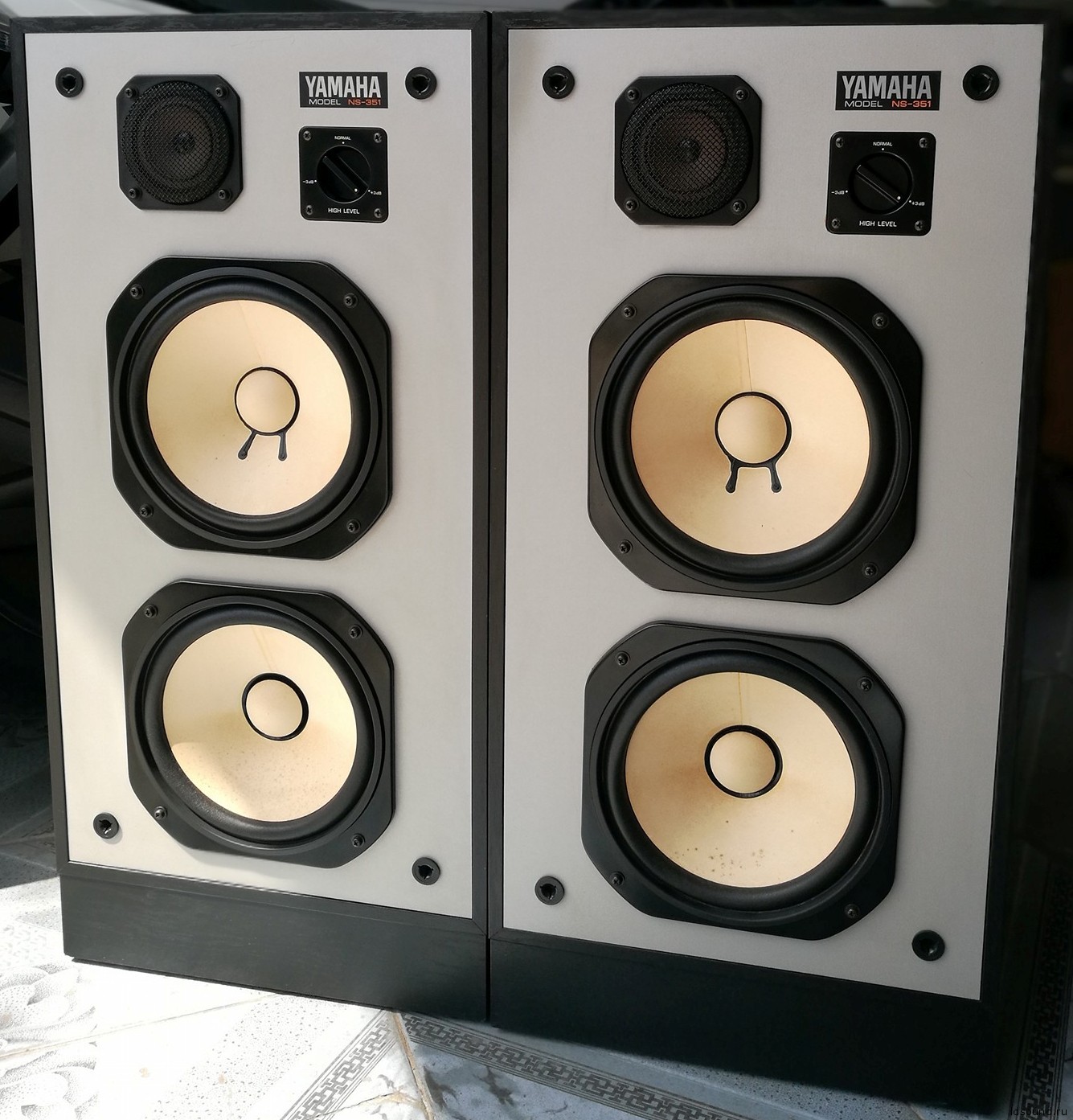

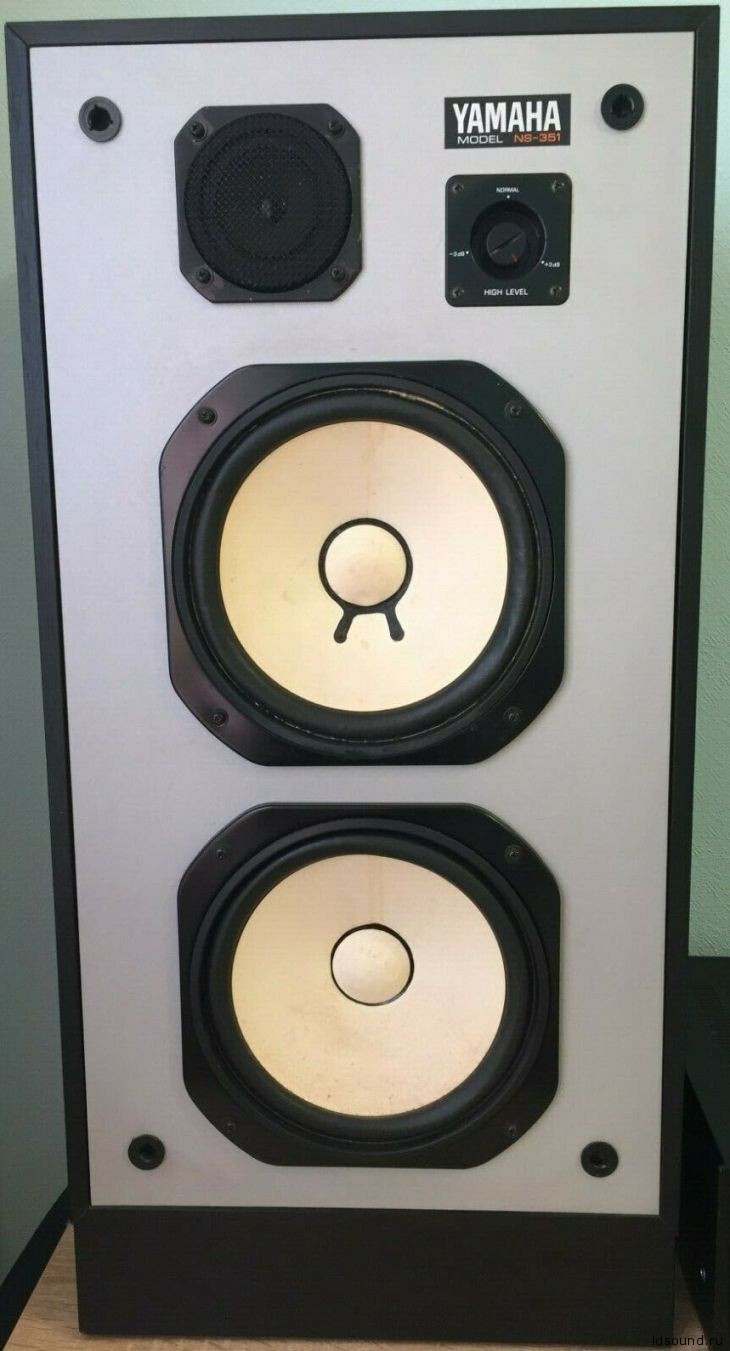

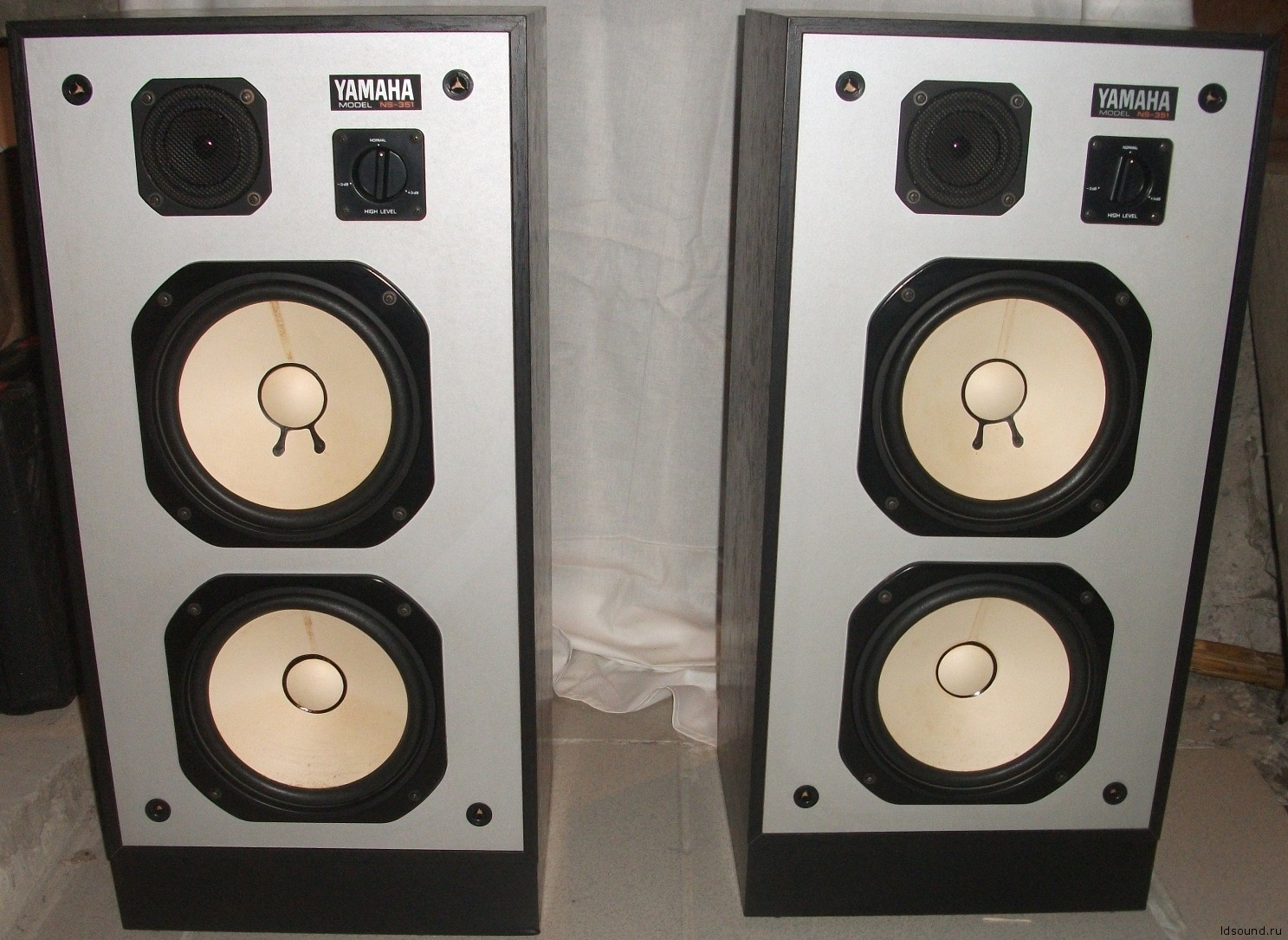

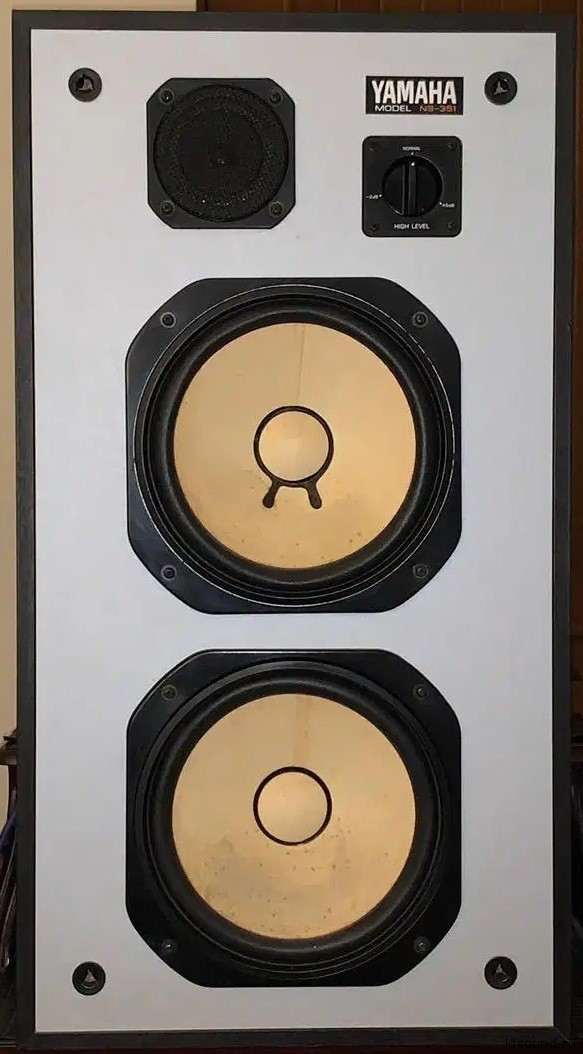

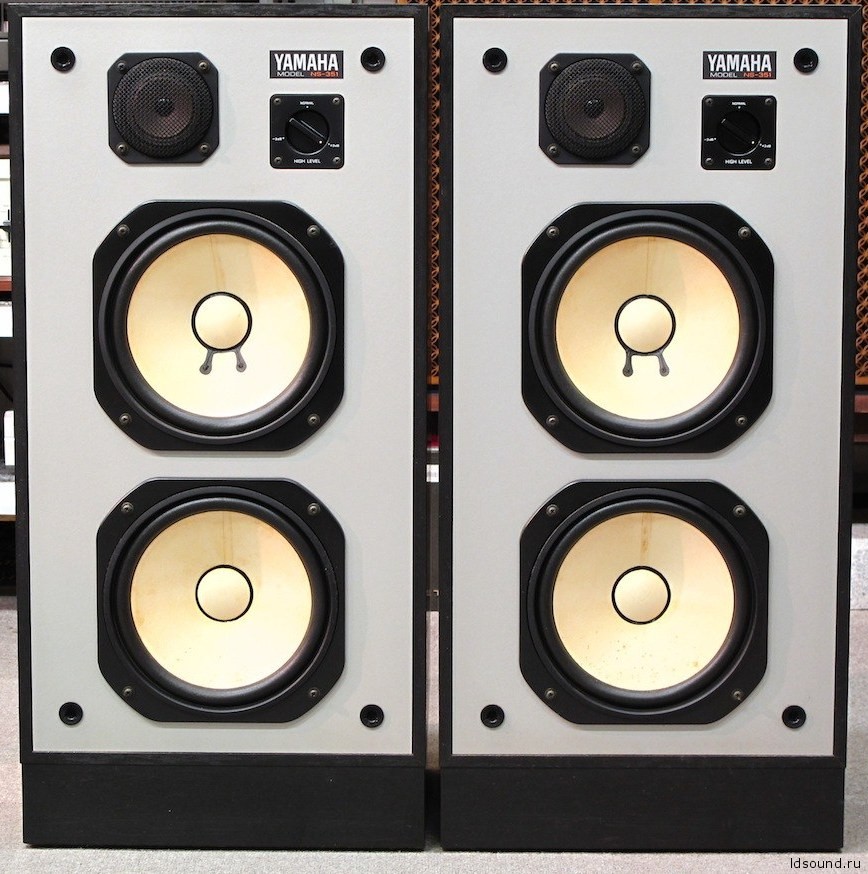

Корпус прямоугольной формы изготовлен из ДСП толщиной 19 мм. Задняя стенка съемная. Внешне оклеен пленкой под черное дерево. На передней панели, слева, в ее верхней части установлен ВЧ динамик, справа от него – регулятор уровня высоких частот, над ним логотип с названием АС. НЧ динамик и пассивный излучатель расположен ниже, по центру вдоль вертикальной оси. Коме того лицевая панель имеет светло серое оформление и закрывается грилем.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

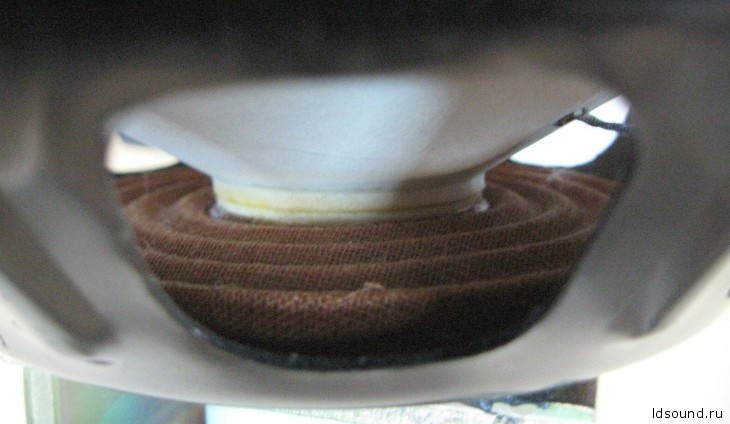

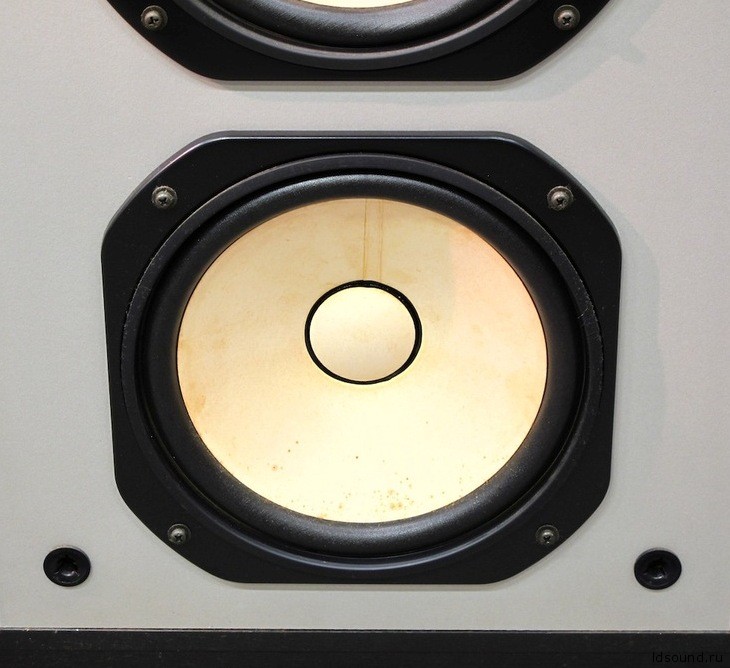

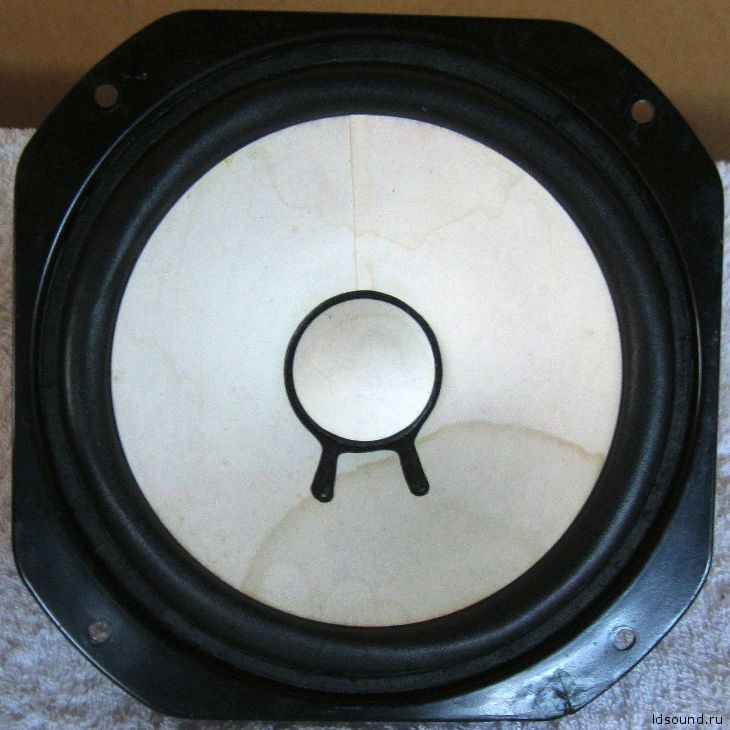

Диффузор НЧ динамика и пассивного излучателя изготовлены из листовой бумаги и имеют вес 5,3 г. Магнитная система НЧ динамиков на редкоземельных металлах. ВЧ динамики конусные, диффузор так же изготовлен из бумаги.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

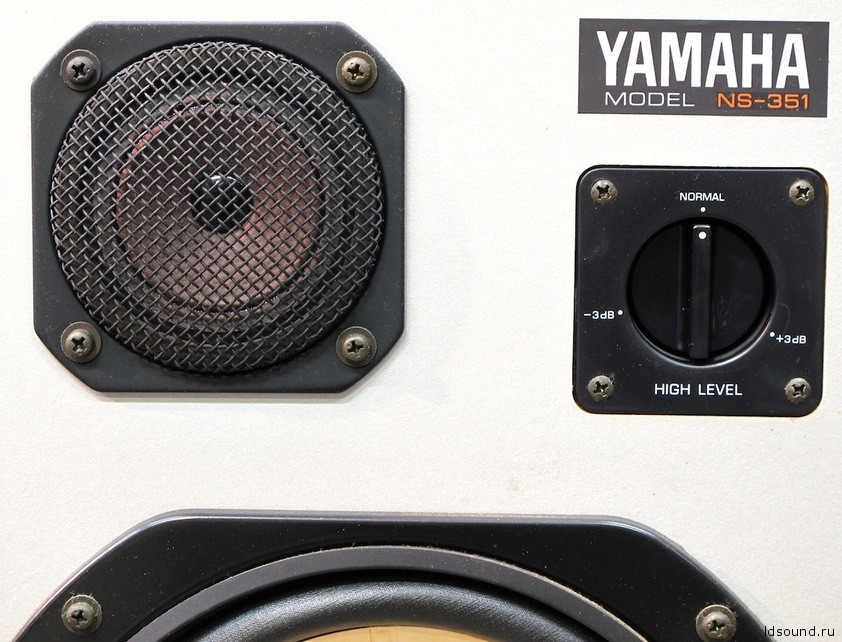

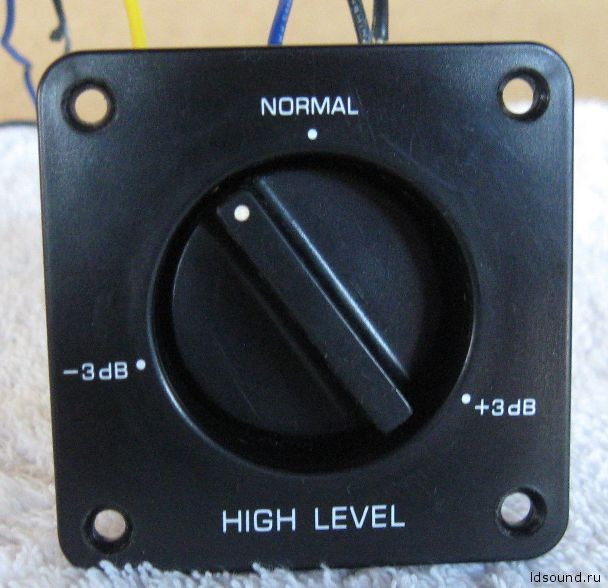

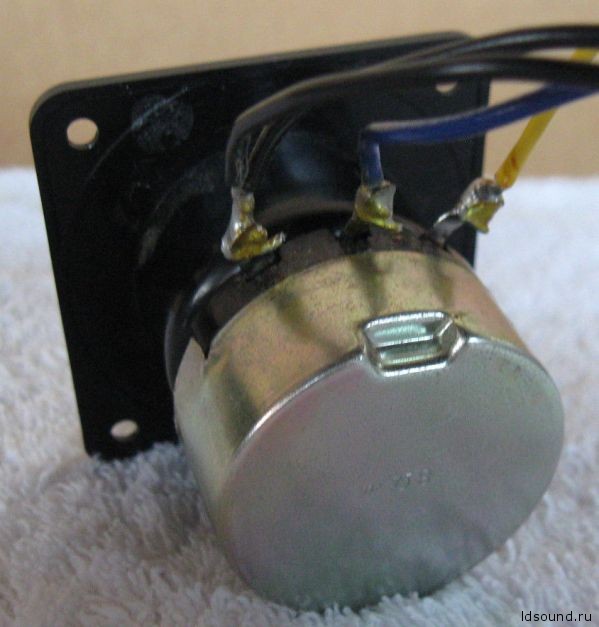

Регулятор уровня высоких частот, имеет 3 положения регулировки:
^Нажмите для увеличения^
^Нажмите для увеличения^

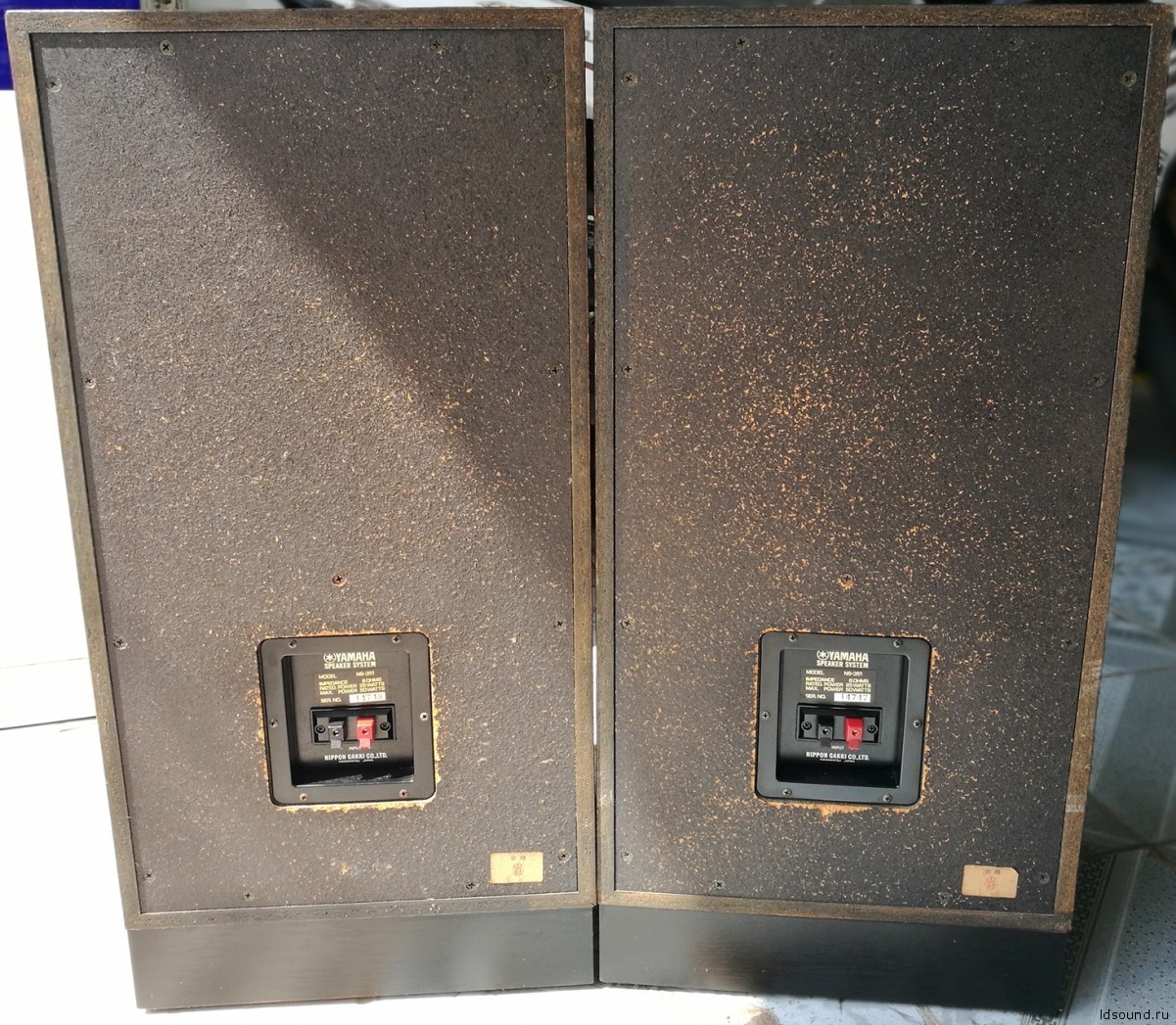

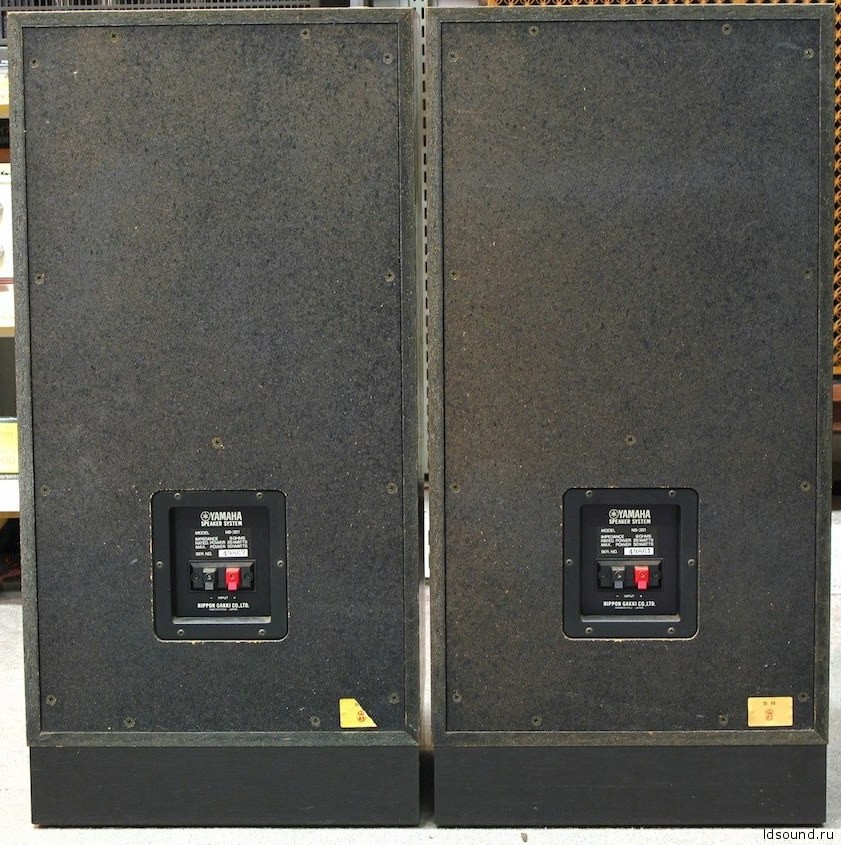

Задняя панель, внизу расположены клеммная колодка:
^Нажмите для увеличения^
^Нажмите для увеличения^

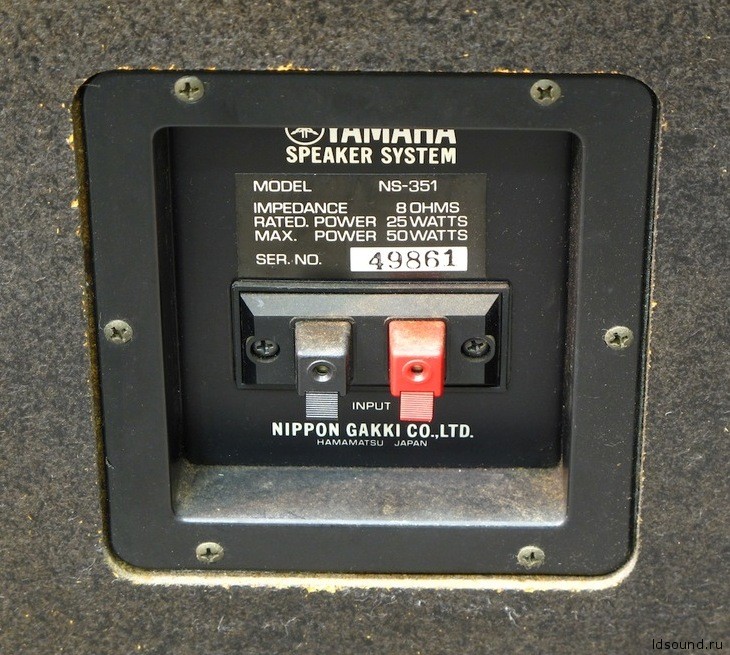

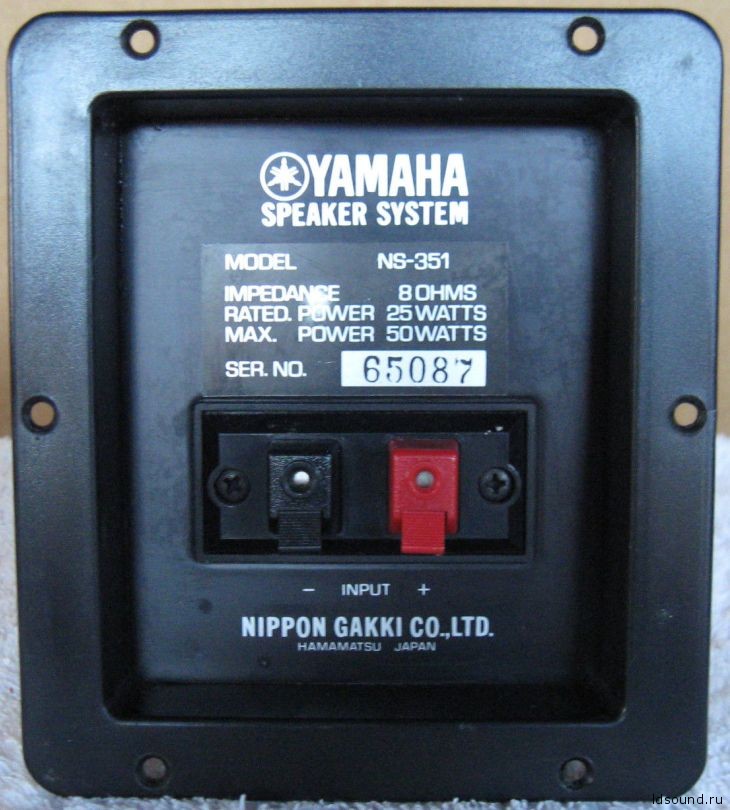

Клеммная колодка:
^Нажмите для увеличения^
^Нажмите для увеличения^

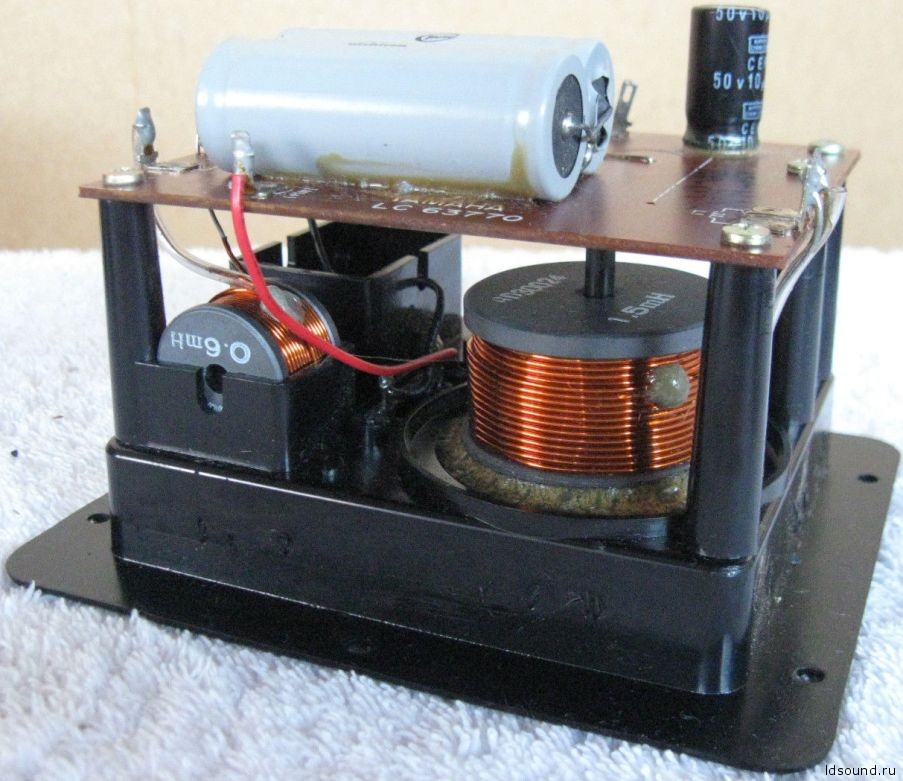

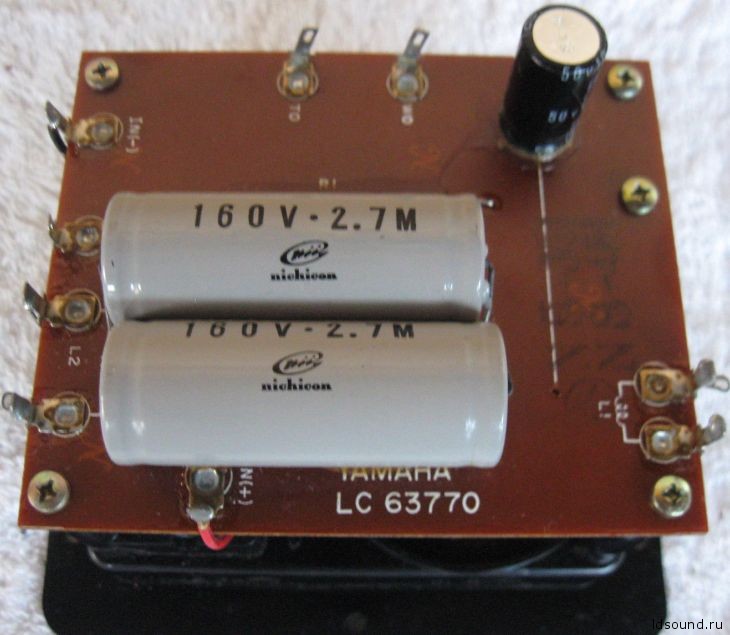

С обратной стороны клеммной колодки закреплен электрический фильтр, с катушками индуктивности на сердечниках и электролитическими конденсаторами.
