Назначение: акустические системы рассчитаны на работу в составе эстрадных музыкальных ансамблей.
^Нажмите для увеличения^
^Нажмите для увеличения^
Технические характеристики НЧ блока ТОМ 1601Н:
Диапазон воспроизводимых частот: 50 – 1000 Гц
Мощность: 100 Вт
Сопротивление: 8 Ом
Технические характеристики СЧ блока ТОМ 1601В:
Диапазон воспроизводимых частот: 500 – 10000 Гц
Мощность: 100 Вт
Сопротивление: 4 Ом
Технические характеристики ВЧ блока ТОМ 1601С:
Диапазон воспроизводимых частот: 8000 – 25000 Гц
Мощность: 60 Вт
Сопротивление: 10 Ом
^Нажмите для увеличения^
Описание:

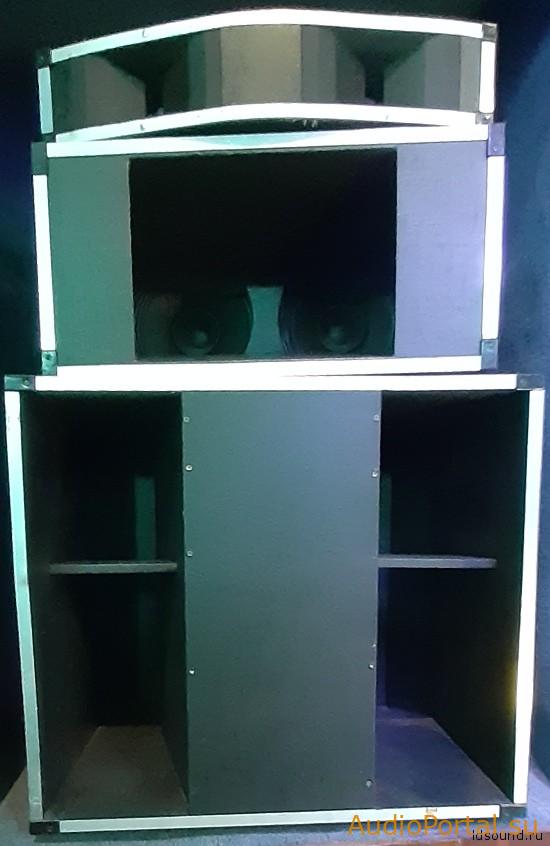

Акустическая система состоит из 3 блоков: высокочастотного – ТОМ 1601В; среднечастотного – ТОМ 1601С и низкочастотного – ТОМ 1601Н. Корпус изготовлен из ДСП, и внешне окрашен. На кглах закреплены алюминиевые уголки.
^Нажмите для увеличения^
^Нажмите для увеличения^

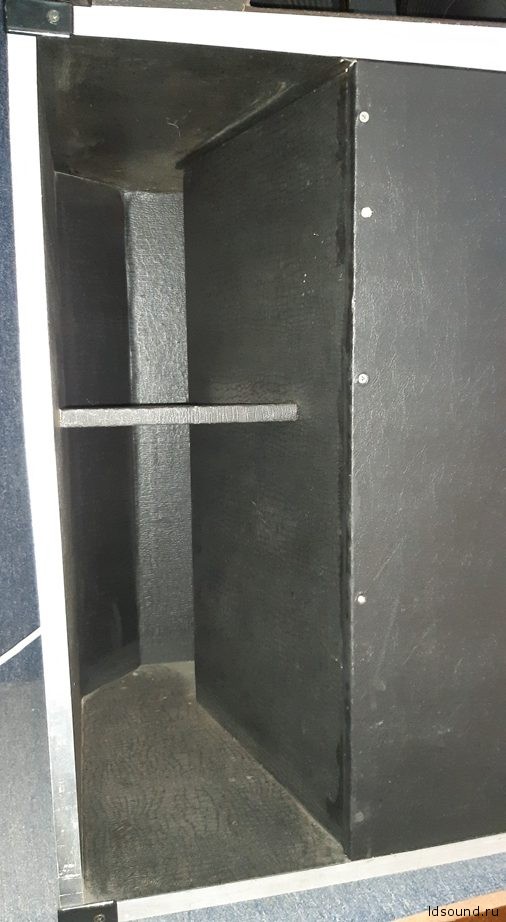

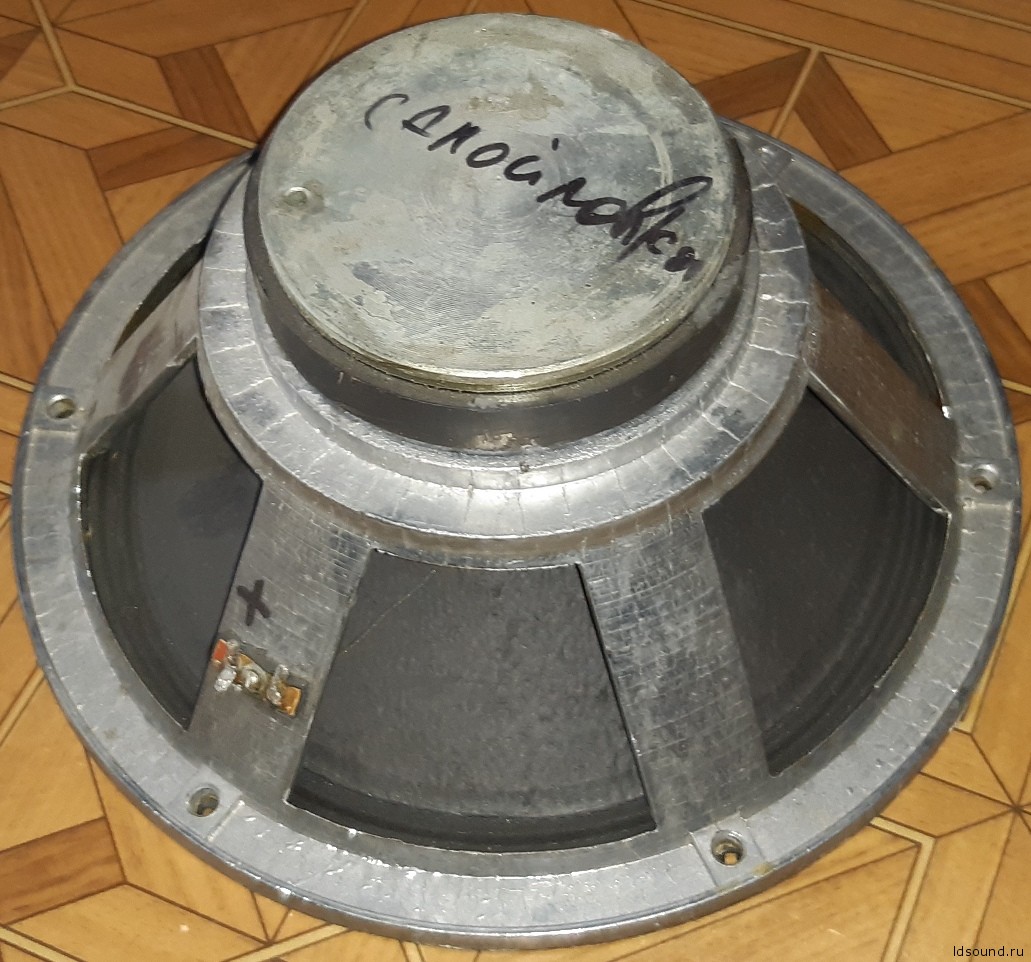

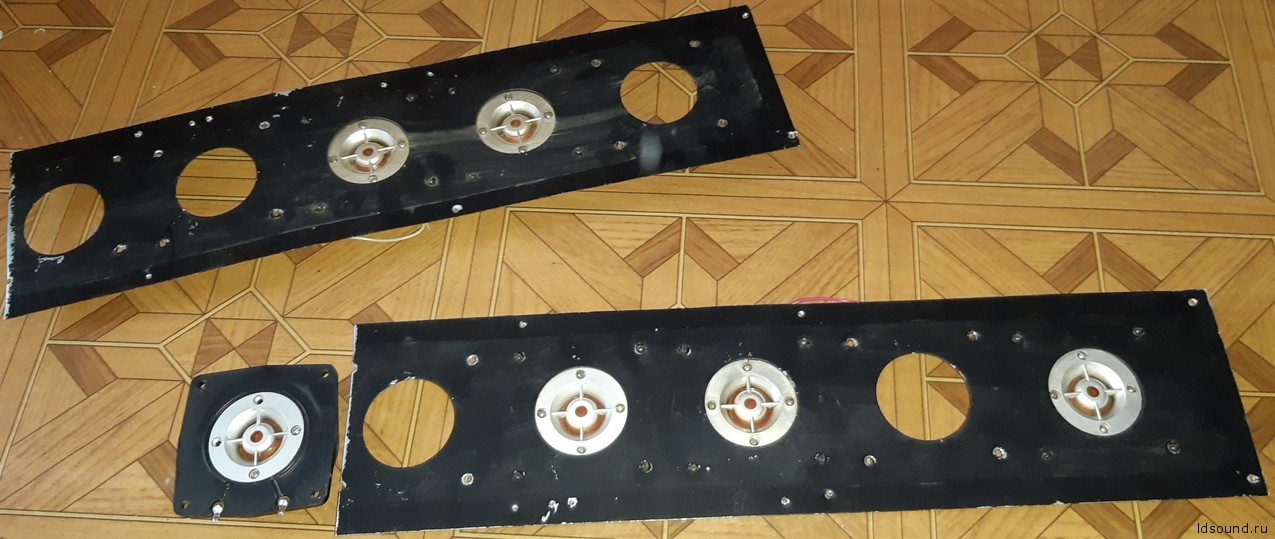

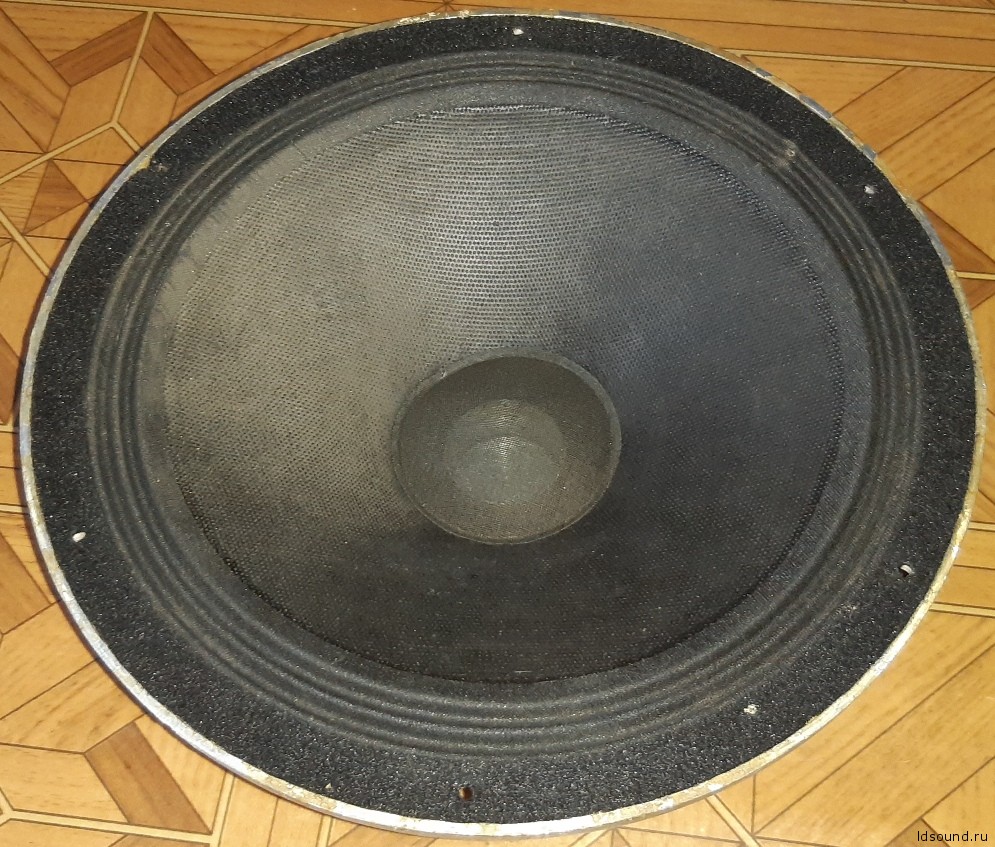

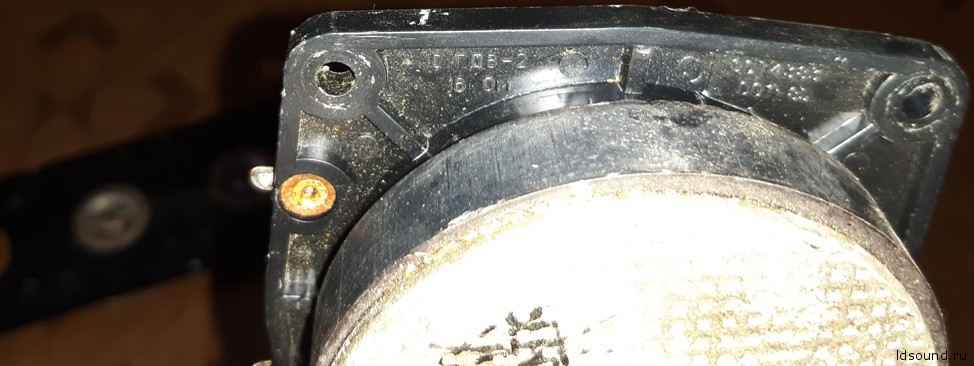

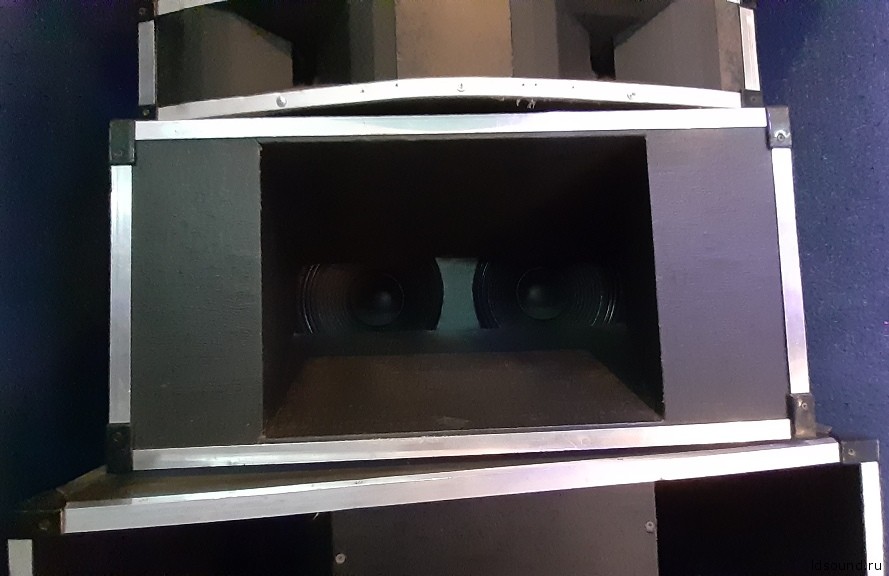

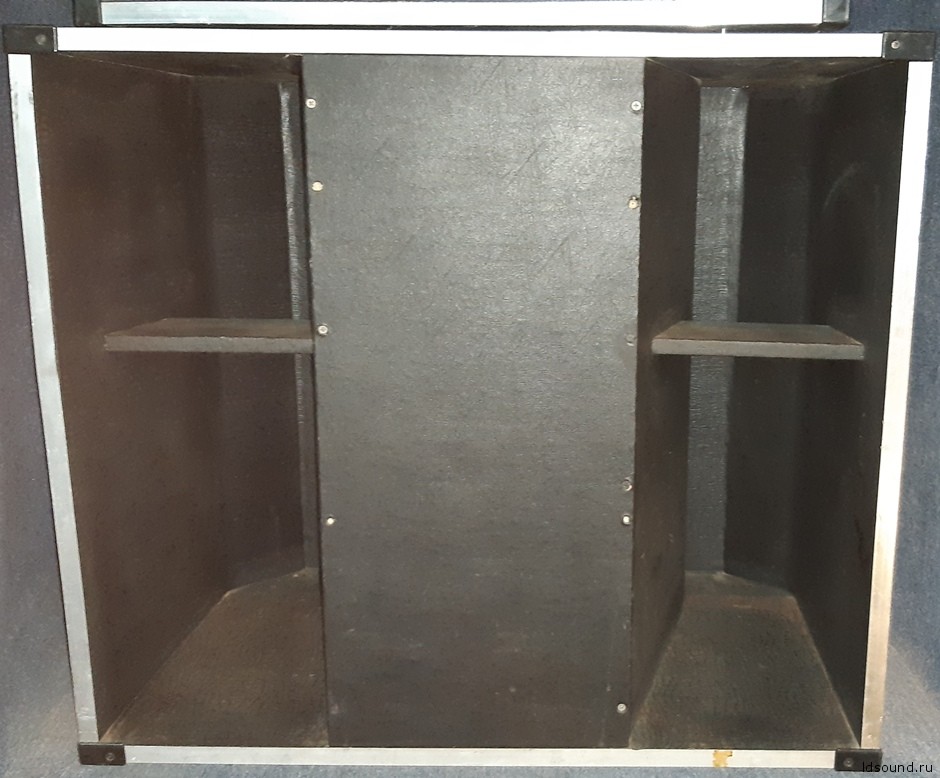

В среднечастотном блоке установлена пара широкополосных динамиков 30 ГД-301 или 40 ГД-301. В высокочастотном установлены 6 шт головок 10 ГДВ-2-16. В низкочастотном блоке скорее всего стоит пара низкочастотных динамика. Все динамики нагружены на рупоры, НЧ блок на обратный рупор (ковш). АС не имеет разделительного фильтра и подключается к усилителям раздельно.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Фото прислал Григорий
