Sven HA-670W

Изготовитель: Китай



^Нажмите для увеличения^ ^Нажмите для увеличения^

Технические характеристики:

Активный сабвуфер с фазоинвертором

Диапазон воспроизводимых частот: 25 – 150 Гц

Выходная мощность канала сабвуфера: 150 Вт

Выходное сопротивление: 4 Ом

Отношение сигнал/шум: 80 дБ

Габаритные размеры (ШхВхГ): 385х500х490 мм

Вес: 29 кг

^Нажмите для увеличения^ ^Нажмите для увеличения^

Описание:

Особенностью активного сабвуфера HA-670W в деревянном корпусе являются встроенный кроссовер с регулятором частоты среза от 50 до 150 Гц, возможность подключения к линейному входу и входу сигнала высокого уровня источника аудиосигнала, переключатель фазы 0° или 180°, защита от короткого замыкания, отличные мощностные характеристики, автоматический переход в дежурный режим при отсутствии сигнала.

^Нажмите для увеличения^ ^Нажмите для увеличения^

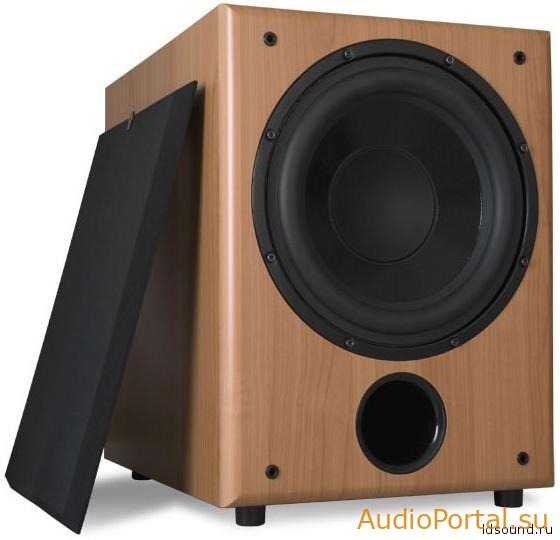

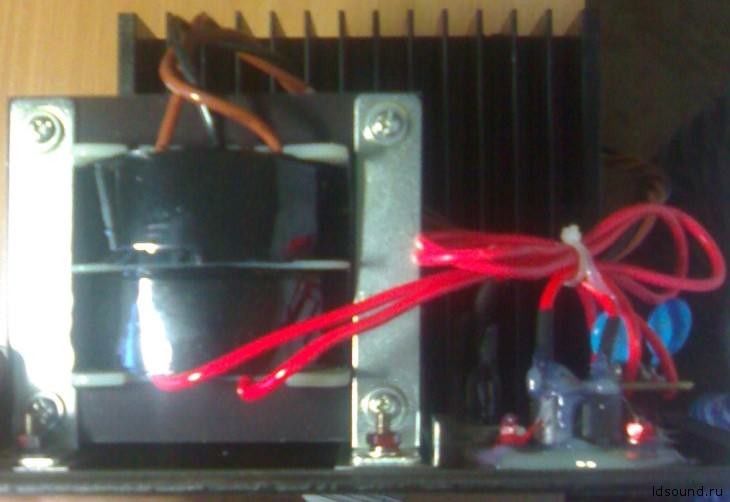

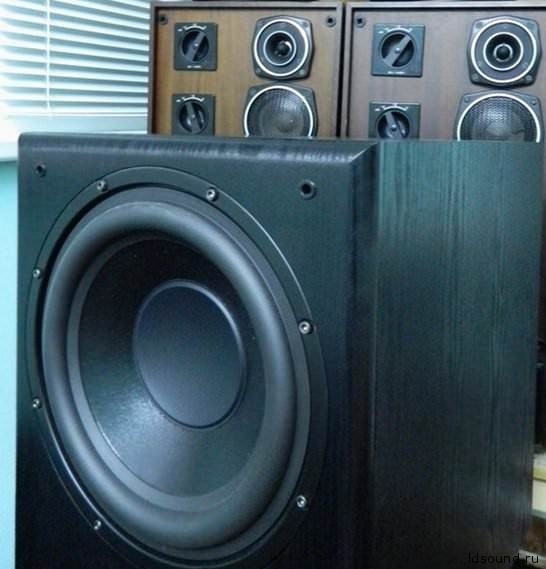

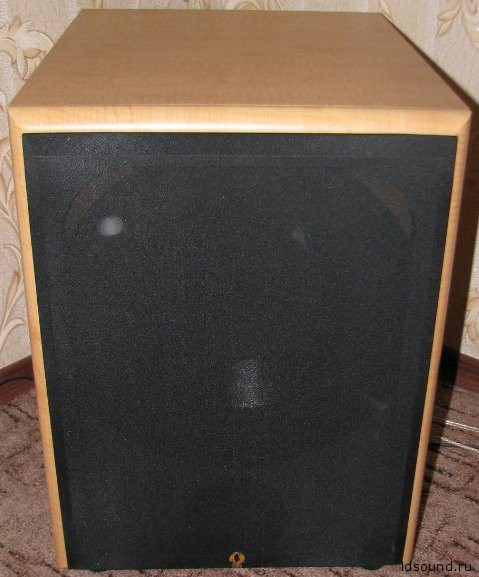

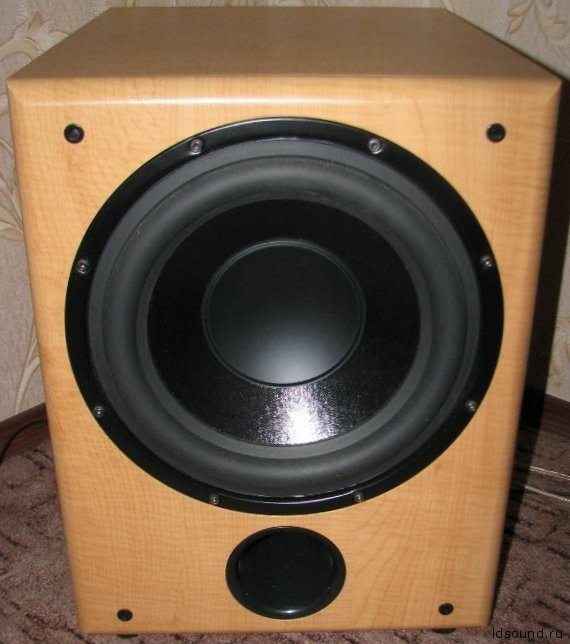

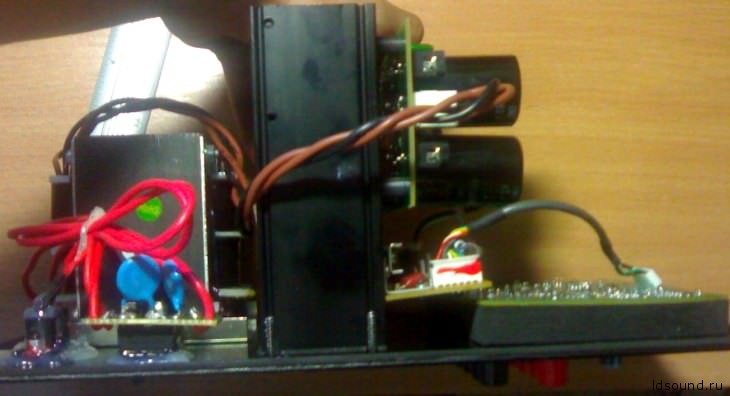

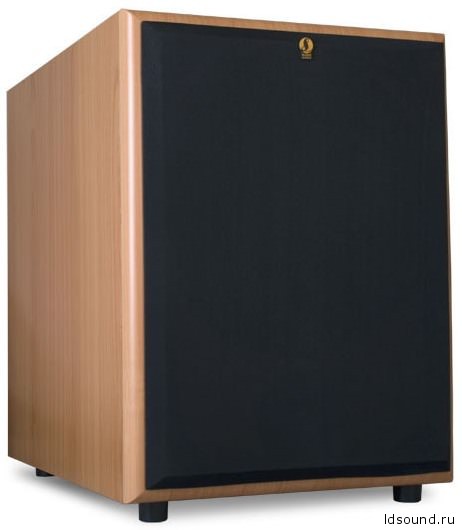

Корпус выполнен из MDF. Внешне покрыт пленкой под цвет бука или темного дерева. Используемый динамик имеет диаметр 300 мм. Динамик выполнен на стальной раме, диффузор бумага, подвес – резина, магнит – ферритовый. Он установлен на передней панели, под ним находится выход фазоинвертора. На задней стенке расположены все регулировки и разъемы. Передняя панель полностью закрывается декоративной рамкой с тканью. Сабвуфер является активным, по этому внутри находится усилитель, он и блок питания закреплен на задней съемной панеле. На нижней панели корпуса находятся резиновые ножки. Сабвуфер питается от сетевого напряжения 220 В.

^Нажмите для увеличения^ ^Нажмите для увеличения^

Расположение сабвуфера

Вы можете расположить сабвуфер в любом месте комнаты, но для достижения наилучшего звучания подберите его местоположение индивидуально. Как правило, это угол стены, вдоль которой расположены фронтальные колонки (если они подключены). Расстояние между задней стенкой сабвуфера и стеной должно быть 10–15 см для достижения наилучшего звучания и правильного охлаждения. Поэкспериментируйте, временно разместив сабвуфер в том месте, где Вы обычно сидите, а потом пройдитесь по комнате, пока не найдете то место, где бас работающего сабвуфера будет наиболее корректным. Это место и будет наилучшим для размещения сабвуфера.

^Нажмите для увеличения^

Вместе с тем, не располагайте сабвуфер в непосредственной близости от стойки аудиоаппаратуры, иначе может возникнуть самовозбуждение сабвуфера. Чтобы гул прекратился, необходимо уменьшить громкость сабвуфера или переставить его подальше от стойки. Во избежание искажения изображения на мониторе и экране телевизора не устанавливайте сабвуфер рядом с ними.

Устанавливайте «переключатель фазы» (2) на задней панели сабвуфера как в одно крайнее положение (0° или 180°), так и в другое, чтобы фаза звукового сигнала от основного усилителя совпала с фазой сабвуфера. При совпадении фаз улучшается звучание низких частот.

^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^

Комплектация:

1. Сабвуфер
2. Стереофонический сигнальный кабель 2*RCA к 2*RCA
3. Сетевой кабель
4. Инструкция по эксплуатации
5. Гарантийный талон

^Нажмите для увеличения^

Подключение сабвуфера:

В зависимости от выбранного источника сигнала выберите одну из двух схем подключения сабвуфера:

1. Если усилитель (источник сигнала) не имеет аудиовыхода для сабвуфера, подключите сабвуфер согласно рисунку 1.
2. Если усилитель имеет выход на сабвуфер, с помощью стереофонического сигнального кабеля 2RCA к 2RCA подключите сабвуфер согласно рис. 2.

^Нажмите для увеличения^ ^Нажмите для увеличения^

Инструкция по эксплуатации на диске.
