«Симфония» АС-003

Изготовитель: Рижский завод “Радиотехника”. Производство с 1971 года.

^Нажмите для увеличения^

Технические характеристики:

3-х полосная АС закрытого типа

Диапазон частот: 50 – 18000 Гц

Чувствительность: 92 дБ

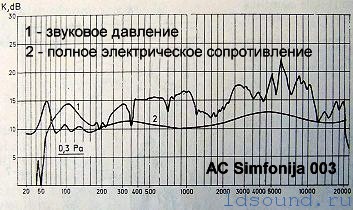

Неравномерность АЧХ в диапазоне 50 – 15000 Гц: 15 дБ

Звуковое давление на расстоянии 1 м при подводимой мощности 4 Вт: 112 дБ

Сопротивление: 8 Ом

Используемые динамики:

НЧ: 5 ГД-3 (позже 6 ГД-2)

СЧ: 3 ГД-1

ВЧ: 1 ГД-3

Размеры (ВхШхГ): 790х350х285 мм

Вес пары: 29 кг

^Нажмите для увеличения^

Описание:

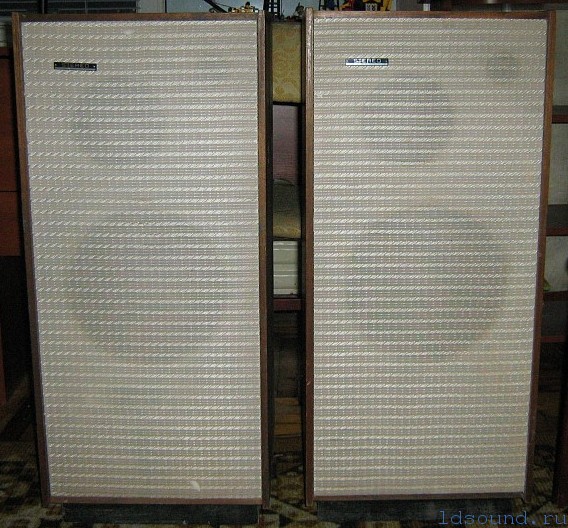

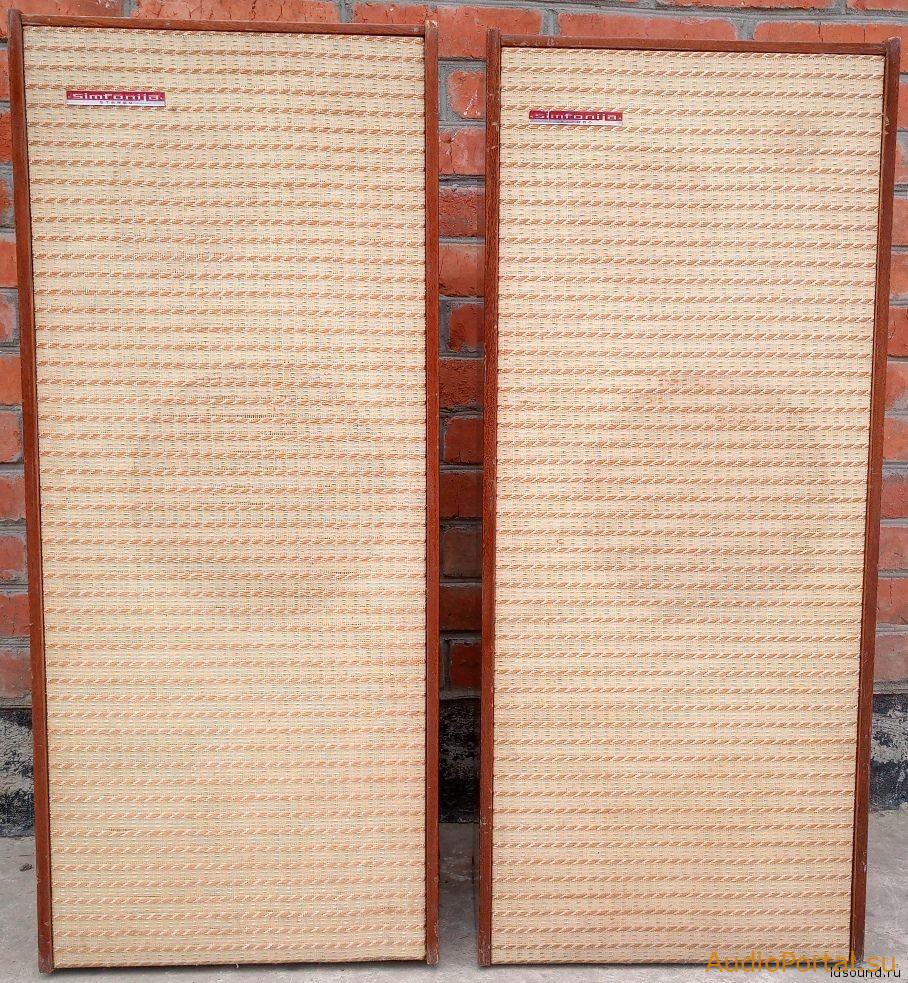

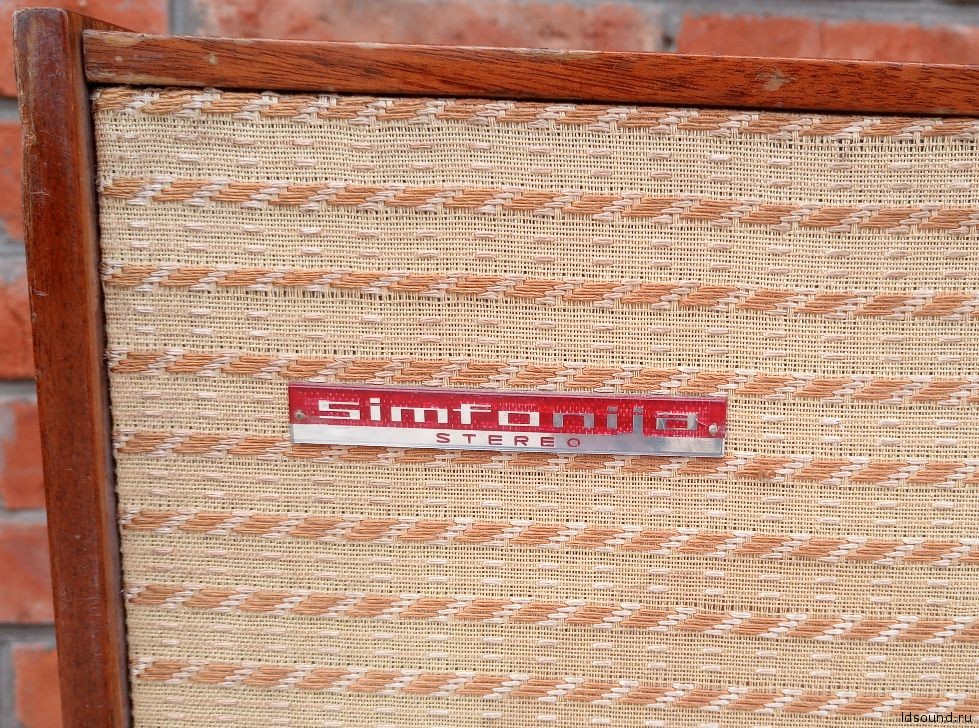

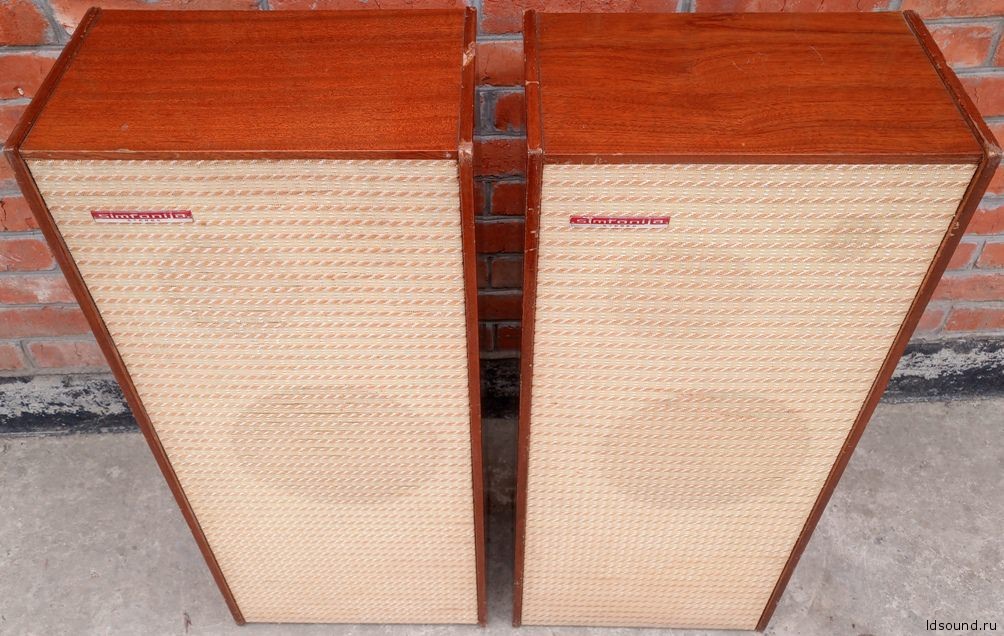

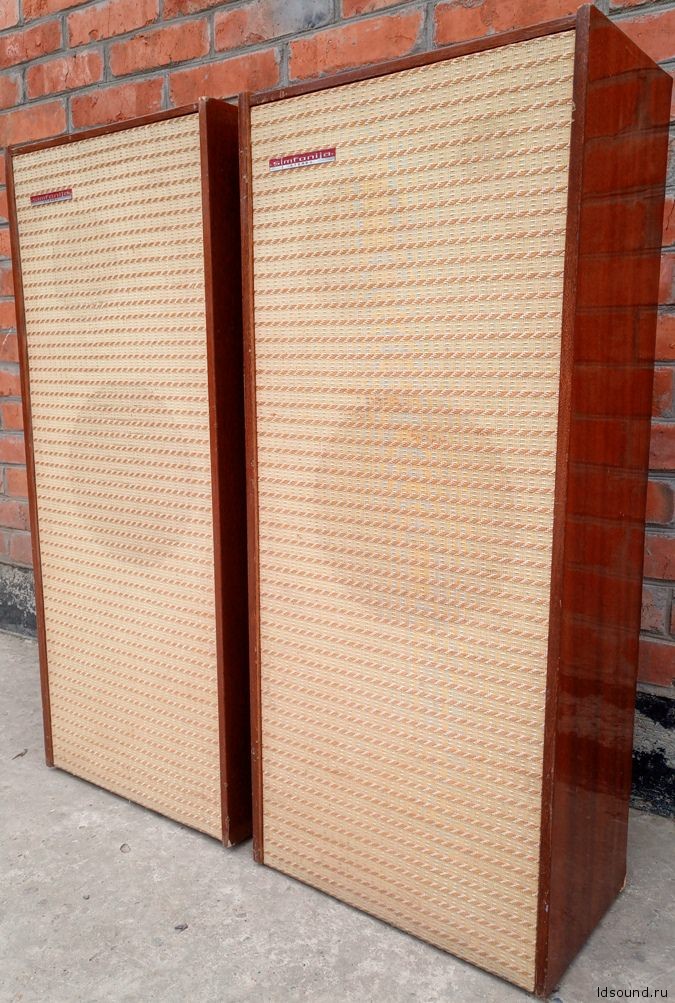

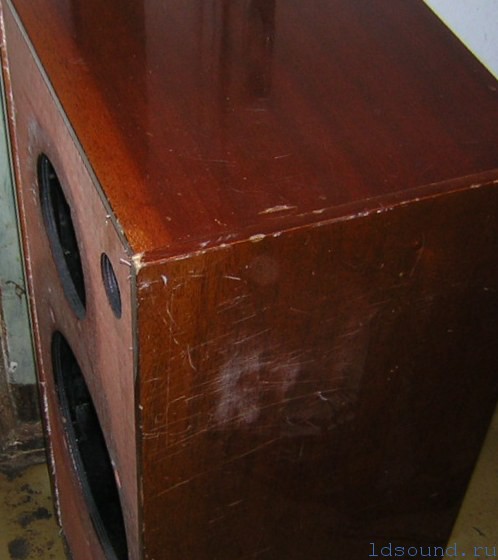

Корпус акустической системы изготовлен из высококачественной березовой фанеры толщиной 10 мм. Внешне корпус фанерован ценными породами дерева и покрыт лаком. Передняя панель закрыта радиотканью.

^Нажмите для увеличения^

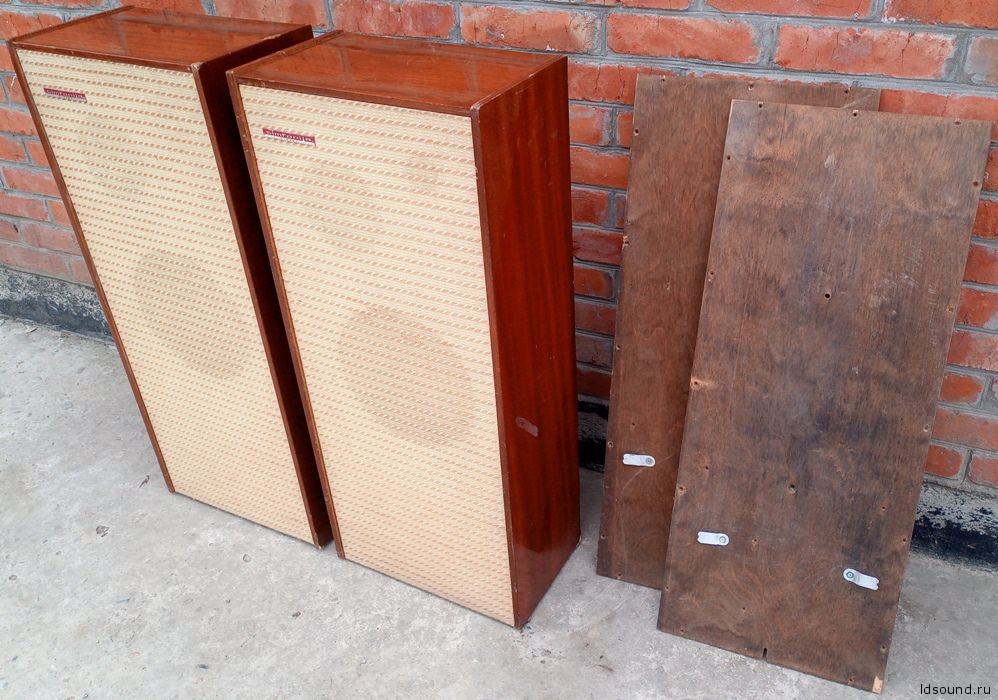

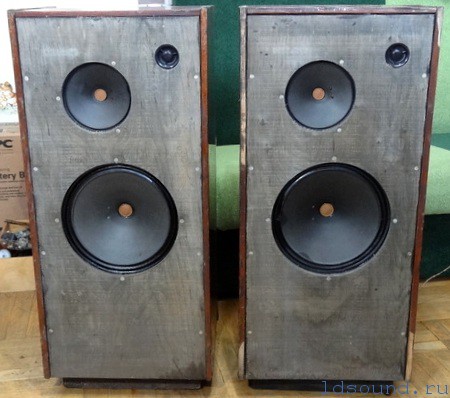

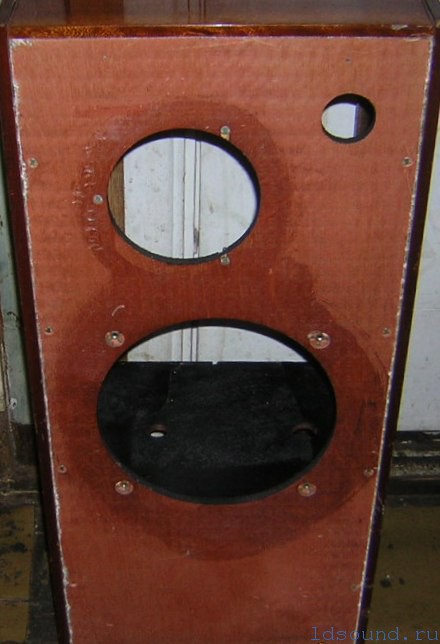

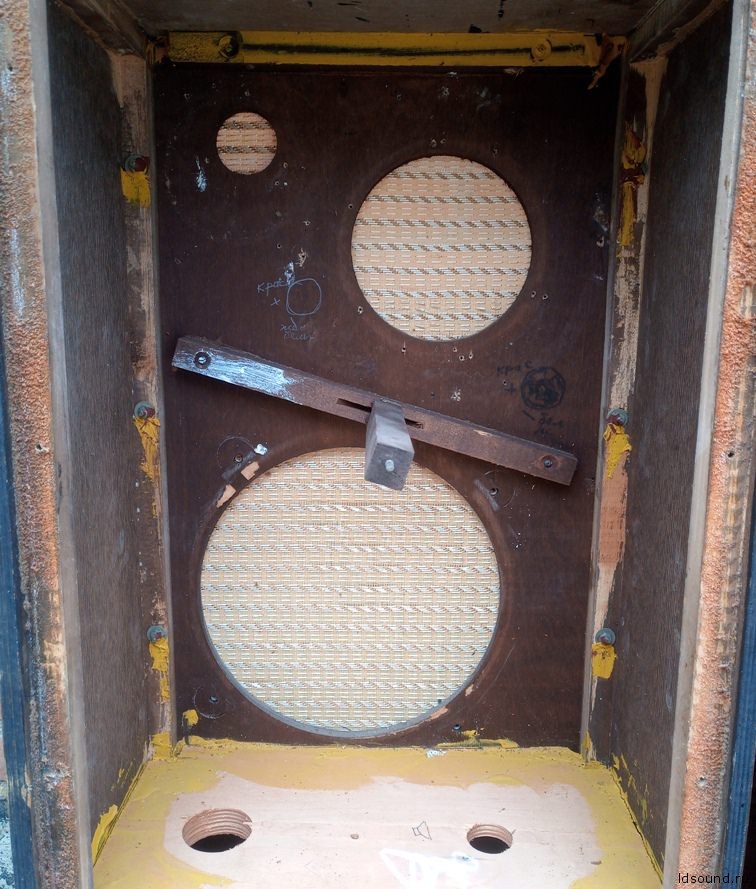

Динамические головки крепятся к передней панели изнутри корпуса. Некоторые места стыков промазаны герметиком. Передняя панель прикручена к общей конструкции болтами. Задняя стенка АС изготовлена из фанеры и прикручена через поролоновый уплотнитель шурупами.

^Нажмите для увеличения^

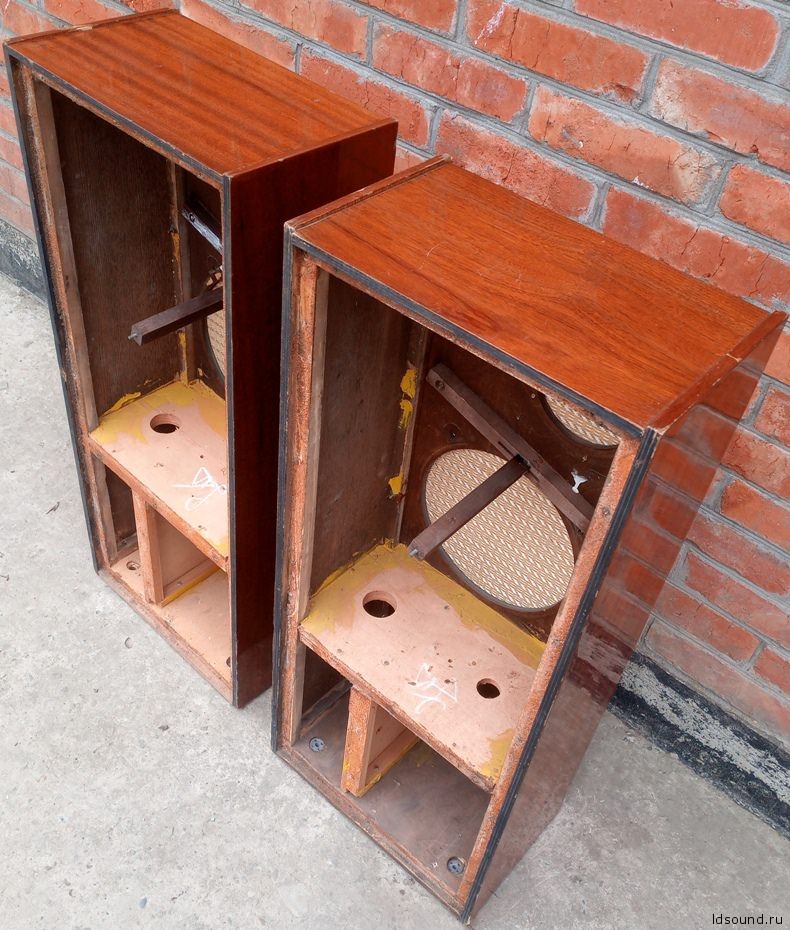

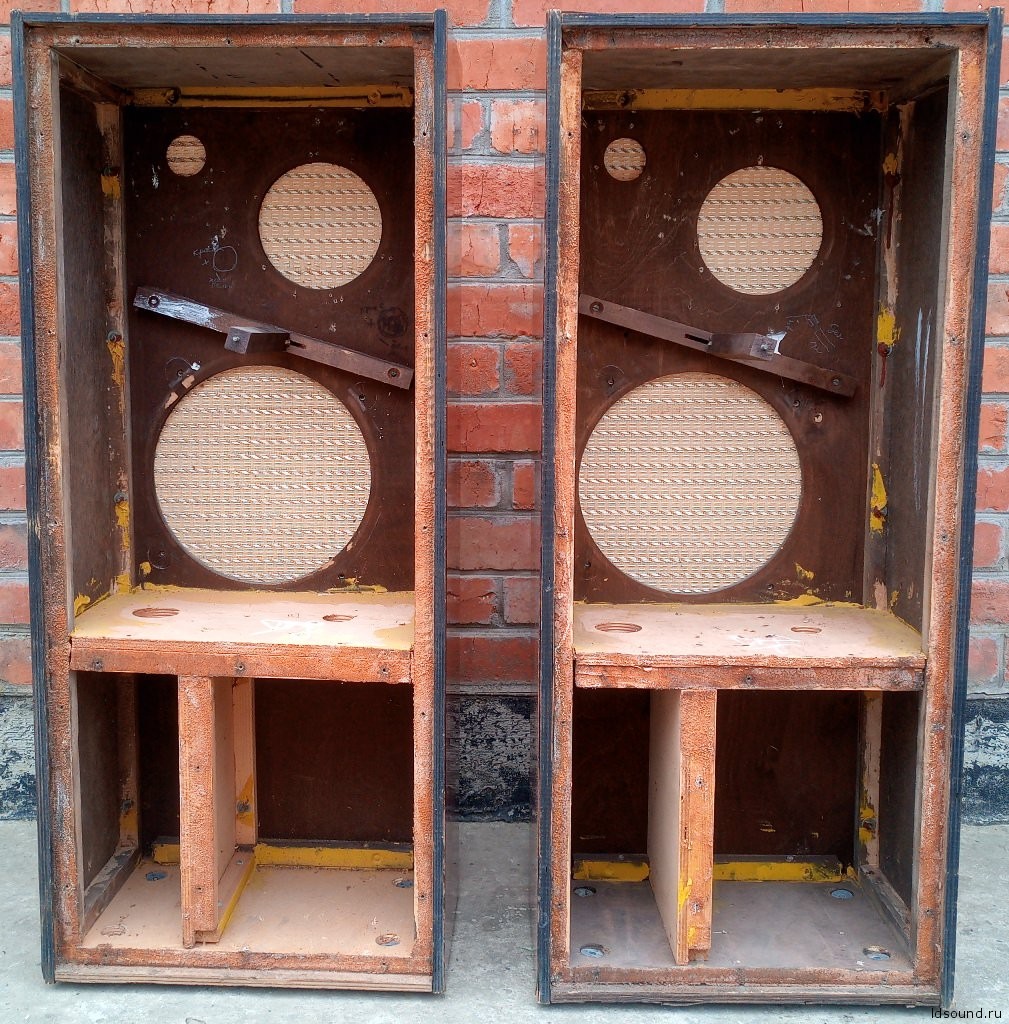

В нижней части корпуса АС установлен специальный резонатор. В перегородке резонатора имеется два отверстия (20 и 30 мм диаметром). Размер резонатора 170х115х275 мм. Поскольку площадь задней стенки не слишком большая, в колонке нет дополнительной опоры для нее. Никаких звукопоглощающих покрытий внутри нет.

^Нажмите для увеличения^

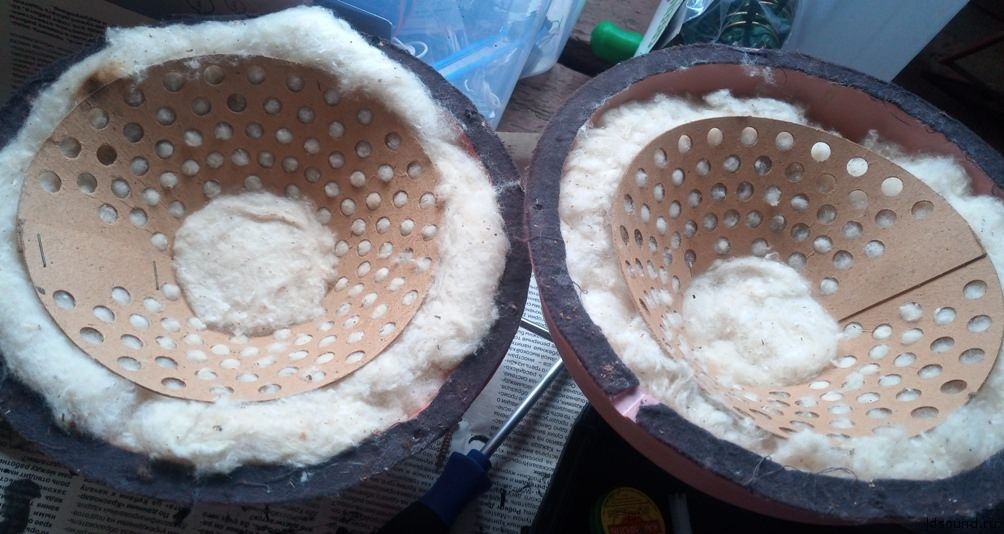

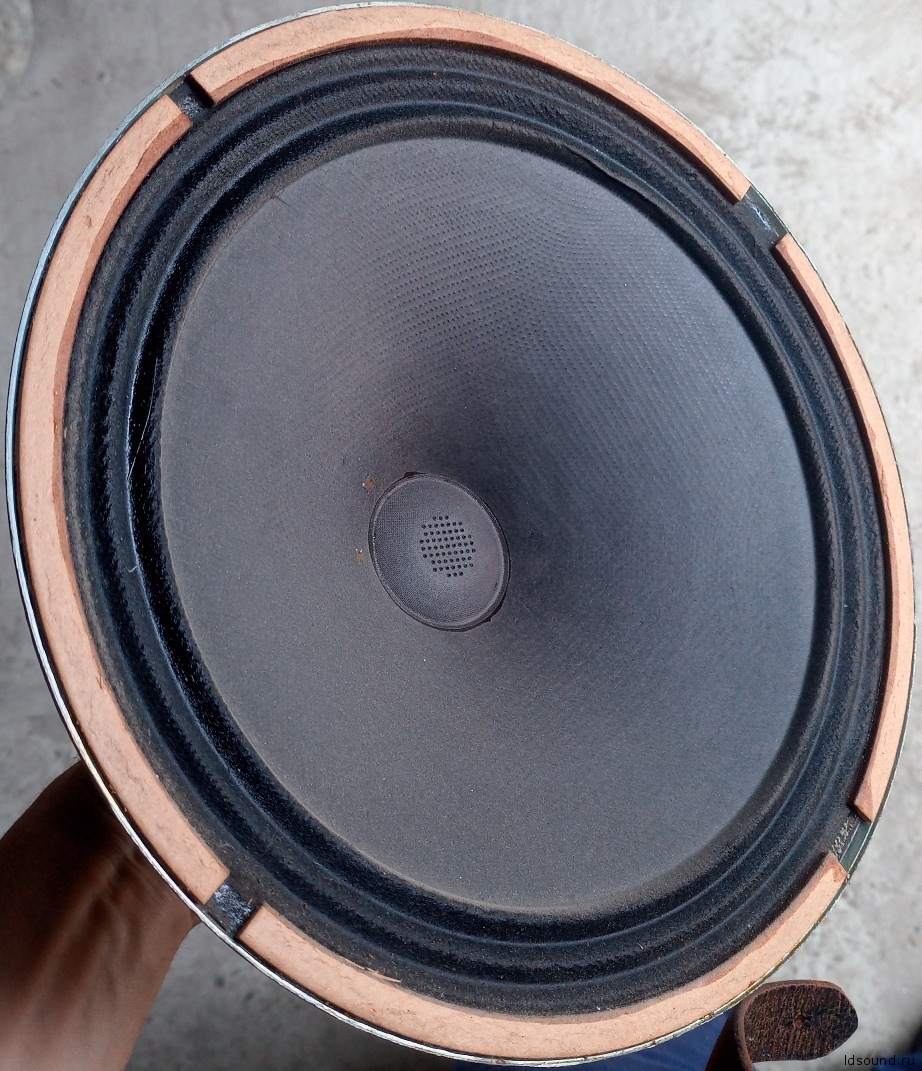

В основе низкочастотного звена динамическая головка 6 ГД-2 или 5 ГД-3. СЧ и ВЧ часть озвучивается через один конденсатор. Среднечастотная головка закрыта изнутри пластмассовым кожухом, заполненным ватой. На верхней части резонатора установлен электрический фильтр.
