Производитель: США
^Нажмите для увеличения^
Основные технические характеристики:
^Нажмите для увеличения^
Диапазон частот: 45 – 22000 Гц
Чувствительность: 93 дБ (2,83 В/м)
Рекомендуемая мощность усилителя: 150 Вт
Номинальный импеданс: 6 Ом
Частота раздела кроссовера: 2000 Гц и 5000 Гц
Динамики:
НЧ: 300 мм (бумага на ткани)
СЧ: 125 мм (бумага на ткани)
ВЧ: 25 мм (титан)
Варианты отделки: серый, темный орех, черный
Цвет решетки: синий, черный
Размеры (ВхШхГ): 597х368×298 мм
Вес: 21,7 кг
^Нажмите для увеличения^
Описание:

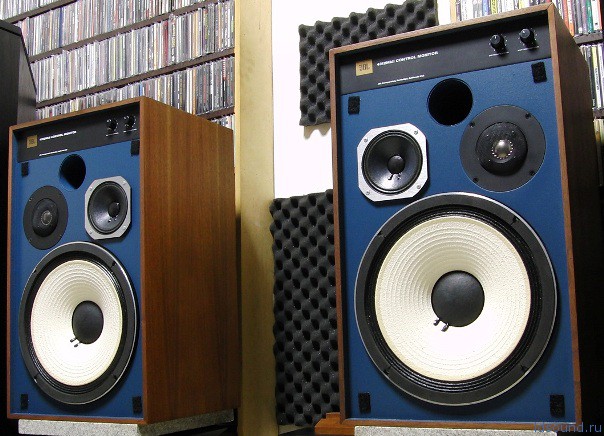

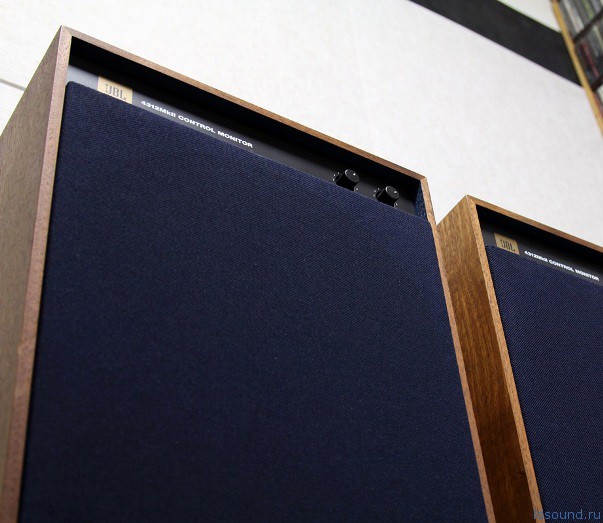

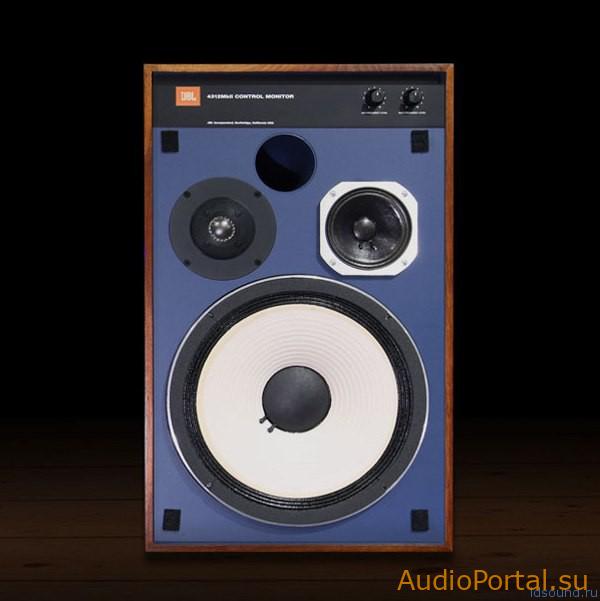

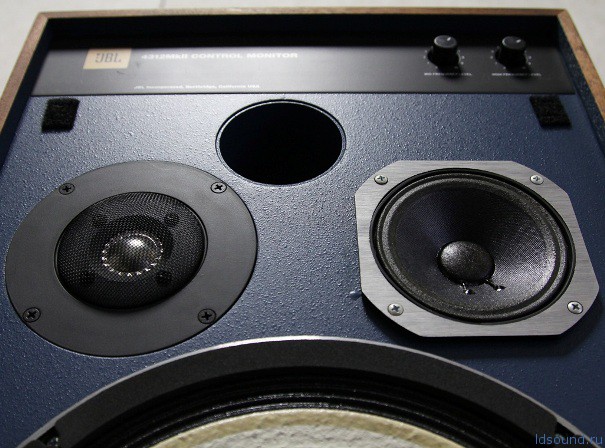

Корпус выполнен в виде прямоугольного неразборного ящика. Внешняя отделка выполнена натуральным шпоном или окрашена в серый или черный цвет. Передняя панель утоплена вглубь корпуса. Ниже, по центру (немного смещен к ВЧ динамику) находится выход фазоинвертора в виде изогнутого колена. Под ним СЧ (2105H) и ВЧ (052Ti) динамики ровно по горизонтальной оси друг с другом. В самом низу находится НЧ динамик – 2213H. ВЧ динамик посажен заподлицо с передней панелью, а СЧ и НЧ над панелью. Все крепится с помощью шурупов. Гриль крепится на липучки, закрывающий все лицо, кроме верхней полосы, где расположены регуляторы СЧ и ВЧ а так же название модели и логотип фирмы.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

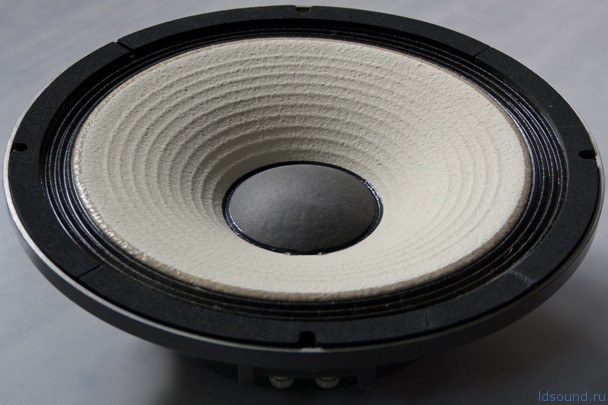

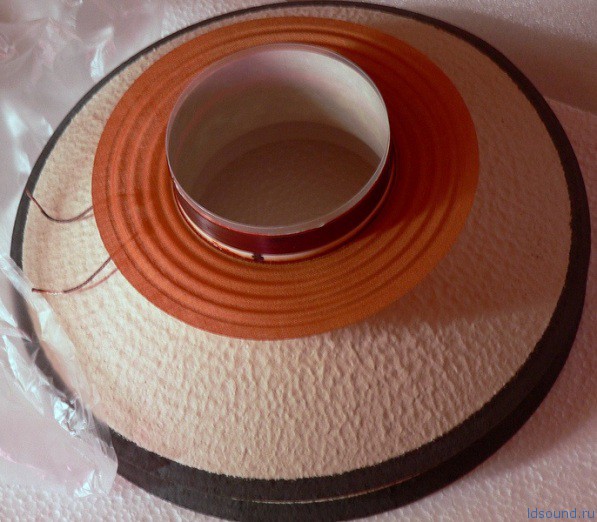

Внутри корпуса расположен звукопоглощающий материал. НЧ динамик имеет литую алюминиевую корзину. Магнит ферритовый. В керне высверлено отверстие. Катушка диаметром 75 мм намотана медным проводом.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

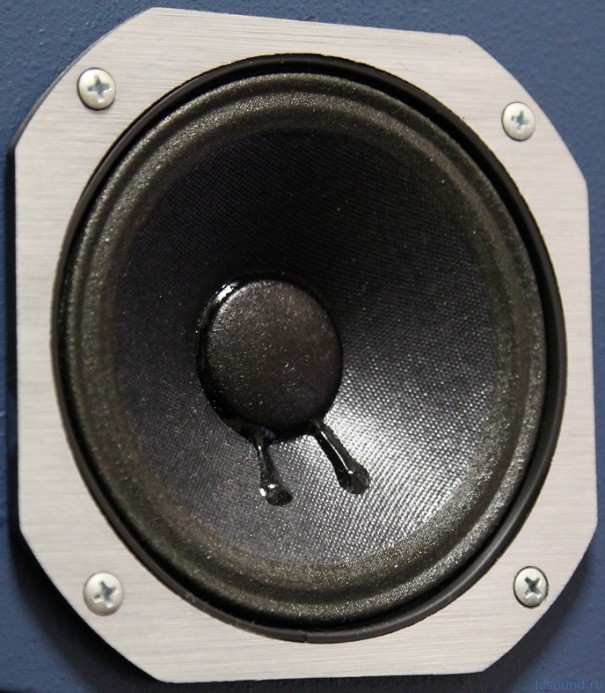

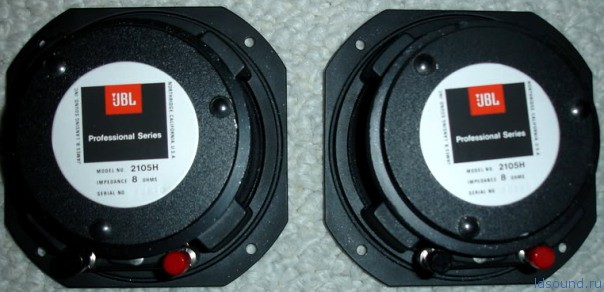

Диафрагма СЧ диаметром 100 мм обеспечивает ясность и свободу от слышимых искажений, даже на высоких уровнях громкости. Динамик имеет магнитную систему, общим весом 1,63 кг, создающая магнитное поле 1,25 Тл. Звуковая катушка (диаметром 25 мм, намотана медным проводом) позволяет работать динамику в поршневом режиме, чтобы обеспечить гладкую частотную характеристику и широкую дисперсию по всему его рабочему диапазону. Сам динамик отделен от общего объема корпуса специальным боксом.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

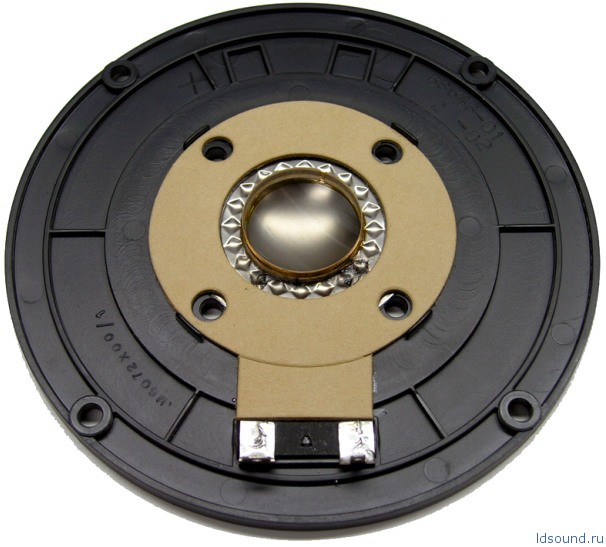

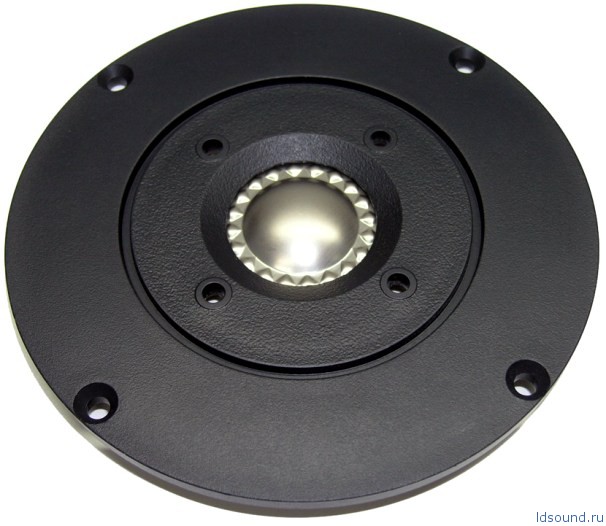

Диафрагма ВЧ динамика выполнена из титана, толщиной 25 микрон. Она имеет сложную сеть ребер, это позволило расширить частотную характеристику. Магнитное поле 1,4 Тл, такое отношению к размеру диафрагмы позволяет получить исключительные переходные характеристики. Динамическая головка защищена спереди металической решеткой.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Внутри на задней стенке за НЧ динамиком расположен фильтр. В фильтре использованы неполярные конденсаторы, рассчитанные на высокое напряжение.
^Нажмите для увеличения^
Элементы управления на передней панели позволяют отдельно регулировать мощность на средних и высоких частотах СЧ и ВЧ динамиков соответственно. Регулировка выполняется от максимального уровня сигнала до полного отключения. При соответствующих настройках двух регуляторов, частотная характеристика акустической системы может быть изменена, чтобы компенсировать звучание в любом помещении и достичь тонального баланса.
