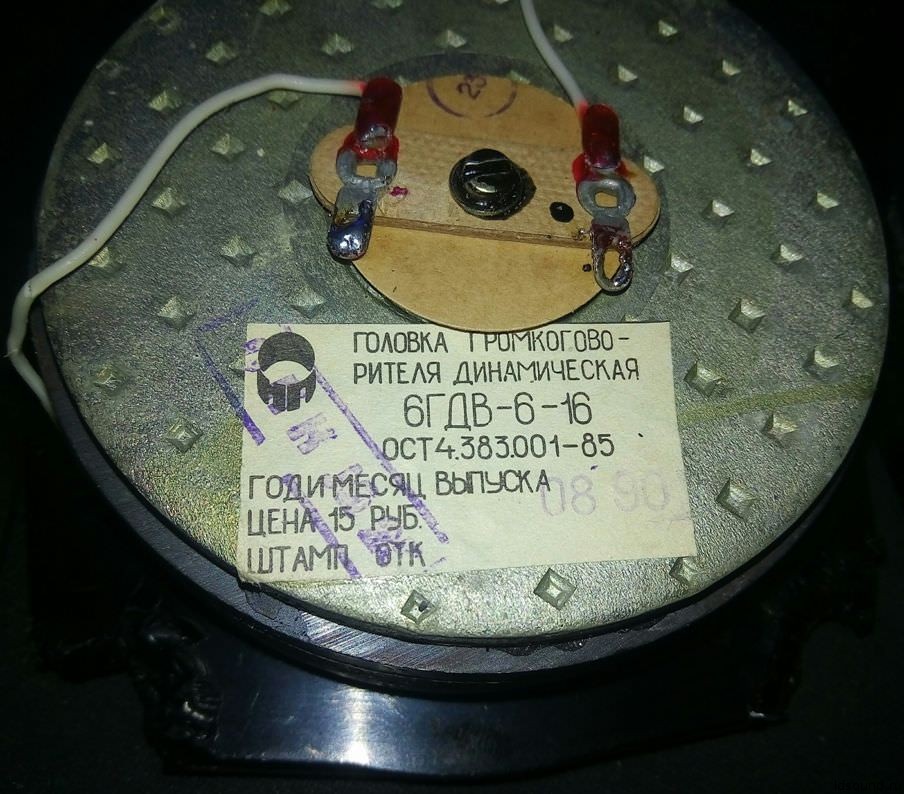

6 ГДВ-6-16 (10 ГД-35)

Изготовители:

ПО “Радиотехника”, г. Рига;
Зеленчукский завод “Спираль”;
Прикарпатский радиозавод, г. Ивано-Франковск.

Назначение: для применения в выносных акустических системах высшей группы сложности в качестве высокочастотного звена для работы в помещениях. Выпускается с номинальным сопротивлением 16 Ом и 25 Ом.

Технические характеристики:

Диапазон частот: 5000 – 25000 Гц

Неравномерность АЧХ: не более 12 дБ

Чувствительность: 91 дБ

Коэффициент гармонических искажений при рабочей мощности: 2%

Сопротивление: 16 Ом

Рабочая мощность: 2 Вт

Паспортная мощность: 6 Вт

Долговременная мощность: 8 Вт

Кратковременная мощность: 10 Вт

Частота основного резонанса: 2900 – 3600 Гц

Вес: 1 кг

^Нажмите для увеличения^

Особенности конструкции

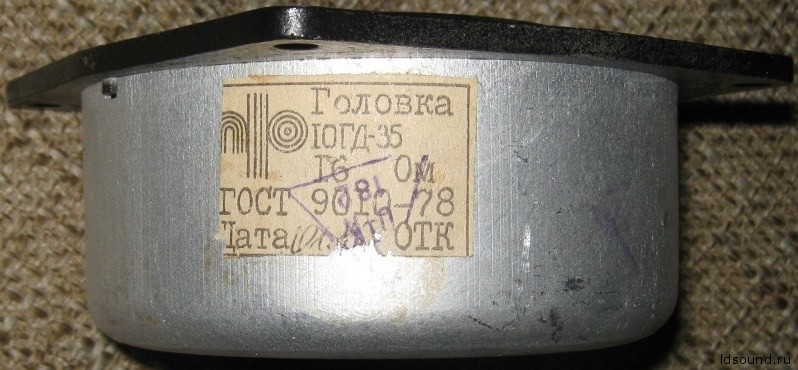

Головка электродинамического типа, высокочастотная, круглая, с не экранированной магнитной цепью. Установочный фланец и акустическая линза изготовлены из пластмассы. В некоторых моделях, с задней стороны закрыт алюминиевым кожухом.

^Нажмите для увеличения^

Магнитная цепь состоит из:

кольцевого ферритового магнита марки М16БА190 размером К85х35х15 мм;
керна диаметром 25 мм;
верхнего фланца с отверстием диаметром 26,6 мм
высота воздушного зазора 2,7 мм, его радиальная ширина 0,8 мм, индукция в зазоре 1,4 Тл.

^Нажмите для увеличения^

Подвижная система включает в себя:

звуковую катушку, намотанную проводом марки ПЭВЛ диаметром 0,080 мм, намотка двухслойная, общее число витков 45, в первом слое 23 витка, во втором – 22, высота намотки 2,5 мм, омическое сопротивление 12,7 Ом (±1,3 Ом). Каркас катушки изготовлен из бумаги марки ЭН-70 толщиной 0,070 мм. Высота ЗК 4,5 мм, внутренний диаметр 25,4 мм, внешний (вместе с намоткой) 25,95 мм;
куполообразную диафрагму с подвесом, изготовленным на основе пленки из полиэтилентерефтолата.

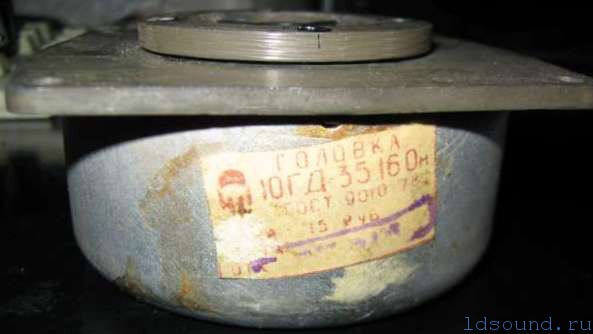

10 ГД-35 от Прикарпатского радиозавода, г. Ивано-Франковск:
