Старое наименование: 3 ГД-2

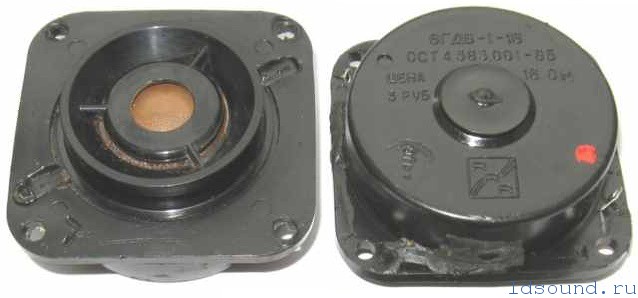

^Нажмите для увеличения^

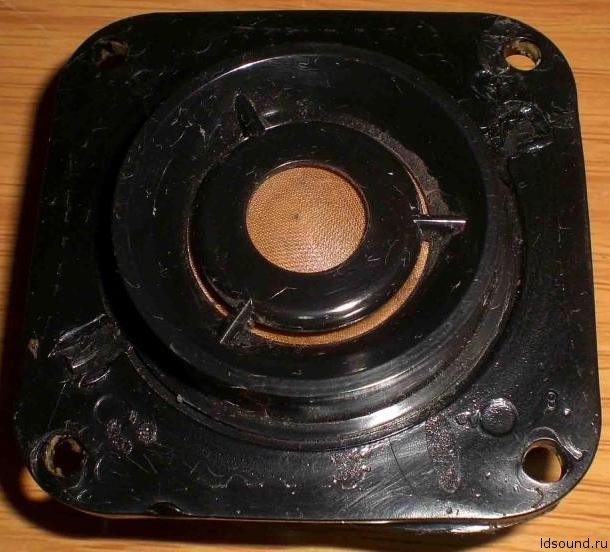

^Нажмите для увеличения^
Изготовитель: ПО «Радиотехника», г. Рига.
Назначение: для применения в выносных акустических системах высшей и первой группы сложности в качестве высокочастотного звена для работы в помещениях. Выпускается в двух модификациях с номинальным сопротивлением 15 и 25 Ом.
Технические характеристики:

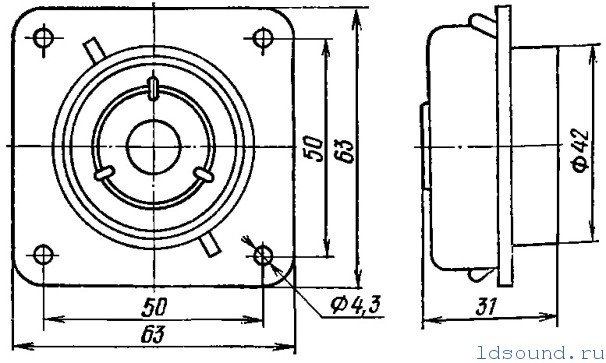

^Нажмите для увеличения^

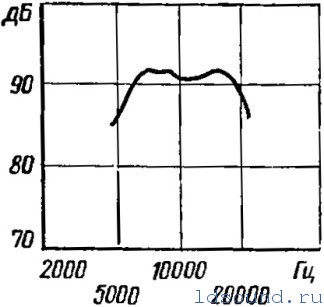

Неравномерность АЧХ: не более 8 дБ
Чувствительность: 90 дБ
Коэффициент гармонических искажений при рабочей мощности на частотах 6300 – 10000 Гц: 3%
Сопротивление: 15 Ом или 25 Ом
Паспортная мощность: 6 Вт
Долговременная мощность: 6 Вт
Кратковременная мощность: 6 Вт
Вес: 200 г

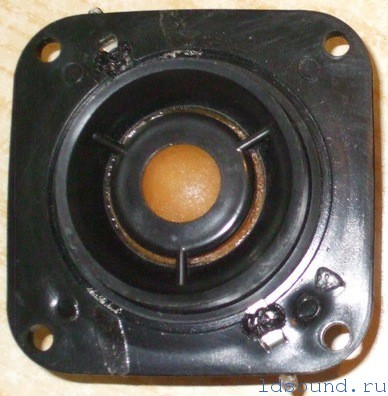

^Нажмите для увеличения^
Особенности конструкции:

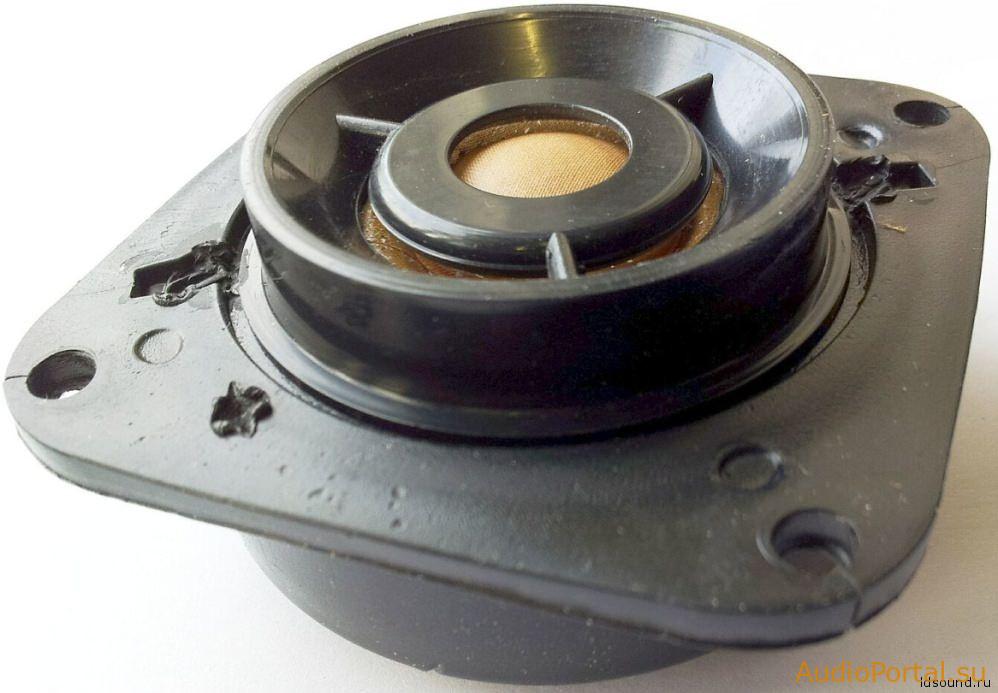

Головка электродинамического типа, высокочастотная, круглая, с неэкранированной магнитной цепью. Установочный фланец и акустическая линза выполнены из пластмассы.
^Нажмите для увеличения^
Магнитная цепь состоит из:
Кольцевого ферритового магнита марки М16БА190 размером К52х23х8 мм;
Керна диаметром 20 мм;
Верхнего фланца с отверстием диаметром 21,2 мм
Высота воздушного зазора 2,5 мм, его радиальная ширина 0,6 мм, индукция в зазоре 1 Тл.
^Нажмите для увеличения^
Подвижная система включает в себя:
звуковую катушку, намотанную проводом марки ПЭВЛ диаметром 0,07 мм, намотка двухслойная, в первом слое 21 виток, во втором – 20, высота намотки 2 мм, омическое сопротивление 12 ±1 Ом. Каркас катушки изготовлен из бумаги марки ЭН-70. Высота ЗК 8 мм, внутренний диаметр 20,3 мм, внешний (вместе с намоткой) 20,9 мм;
куполообразную диафрагму с подвеслм, изготовленными из ткани с пропиткой раствором бакелитового лака.
