6 АС-508 «Лабиринт»

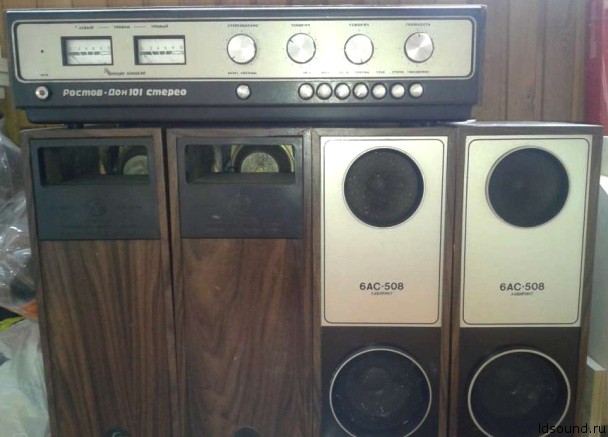

Данные АС являются копией с акустической системы Akai SW-30 JET ROAD SYSTEM и практически один в один повторяют эту японскую конструкцию. Колонки 6 АС-508 «Лабиринт» выпускались к усилителю «Ростов-Дон-101-стерео». Сам усилитель «псевдоквадро» и к нему шли 4 акустических системы.

^Нажмите для увеличения^

Характеристики:

2-х полосная АС в оформлении лабиринт
Частотный диапазон: 63 – 18000 Гц
Мощность: 6 Вт
Сопротивление: 4 Ом
Используемые громкоговорители:
НЧ: 10 ГДН-1-4 (6 ГД-6)

ВЧ: 5 ГДВ-1-8 (3 ГД-31)

Размеры (ВхШхГ): 420х165х275 мм

^Нажмите для увеличения^

Описание:

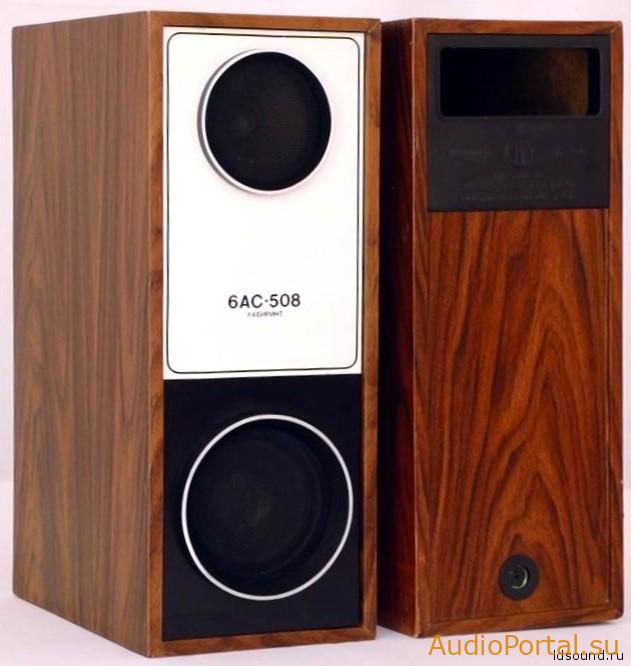

Корпус сделан из фанеры. Корпус не разборный, кроме передней стенки она снимается для крепления громкоговорителей и доступа к фильтру. Держится на 8 шурупах через поролоновый уплотнитель. Передняя панель немного утоплена вглубь АС. Громкоговорители крепятся изнутри передней панели с помощью шурупов. Спереди лицевая панель закрыта декоративной панелью, громкоговорители защищены металлическими сетками.

^Нажмите для увеличения^

Динамики расположены симметрично вертикальной оси. Внизу находится НЧ, вверху – ВЧ. Внутри АС от НЧ динамика идет лабиринт, схема которого показана на рисунке. Выход находится на задней стенке напротив ВЧ динамика.

^Нажмите для увеличения^

Сзади АС, вверху расположен выход лабиринта, обрамленный пластмассовой накладкой, где указаны основные технические характеристики и название модели. Внутри АС расположен электрический фильтр. Выход АС выполнен с помощью разъема.
