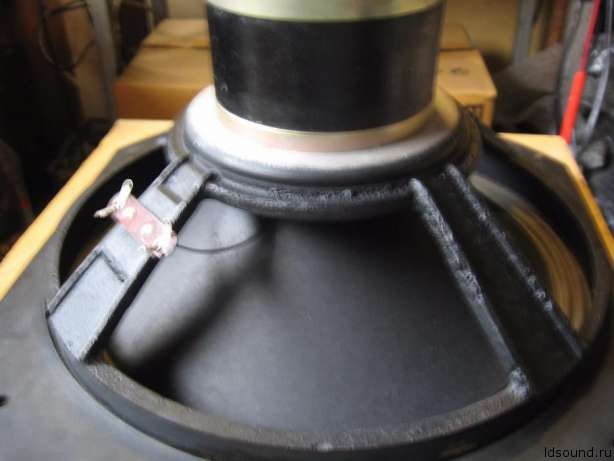

Динамик 50 ГД-3 был разработан ВНИИРПА для проверки возможности применения динамиков с размерностью диффузоров 300 мм в акустических системах. На базе подвижной системы 50 ГД-3 был изготовлен 100 ГДН-3-8 (75 ГД-1). Подвижные системы 50 ГД-3 и 100 ГДН-3-8 в “Электронике 150 АС-001” первых выпусков одинаковы.
Технические характеристики:
Частота основного резонанса: 20 Гц
Сопротивление: 8 Ом
Описание:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

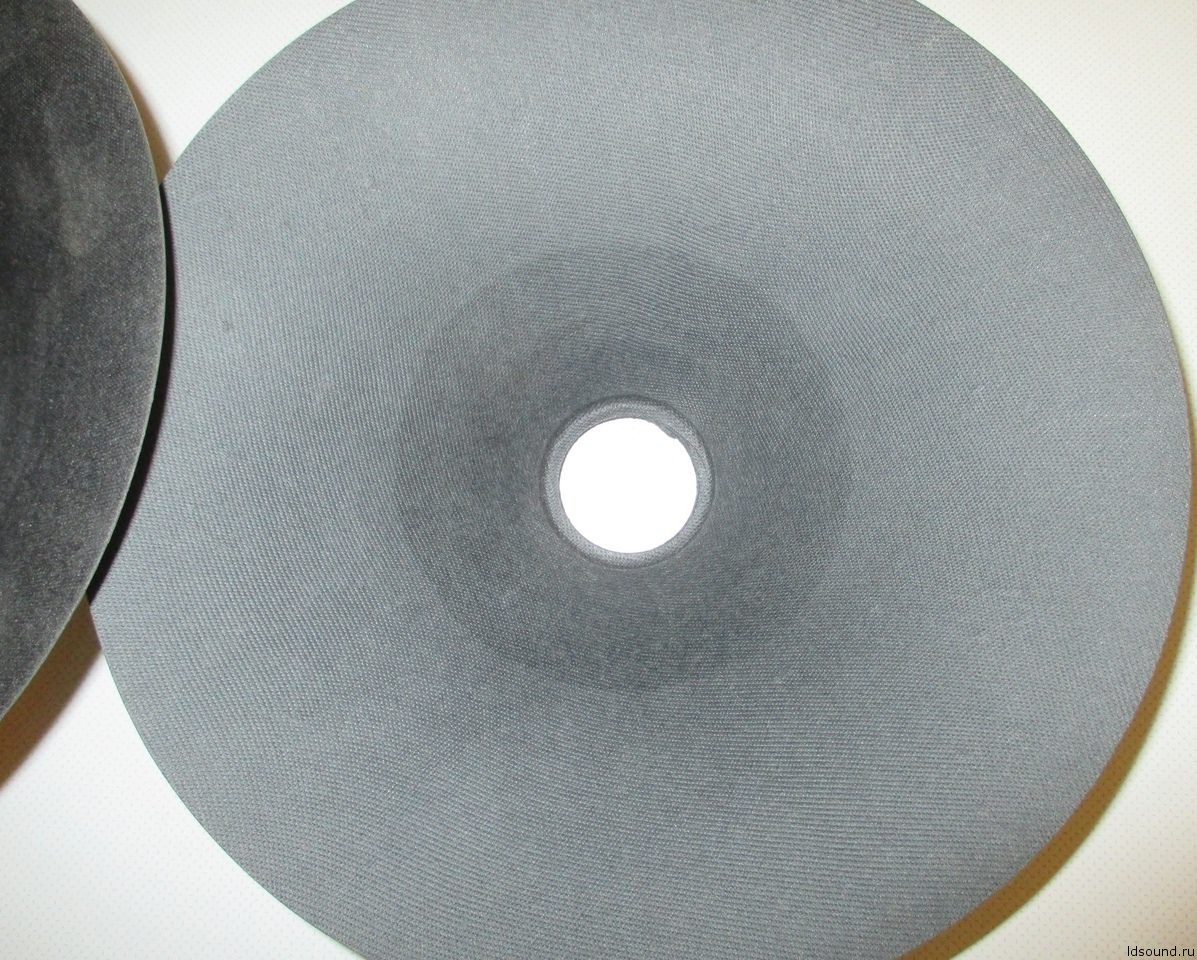

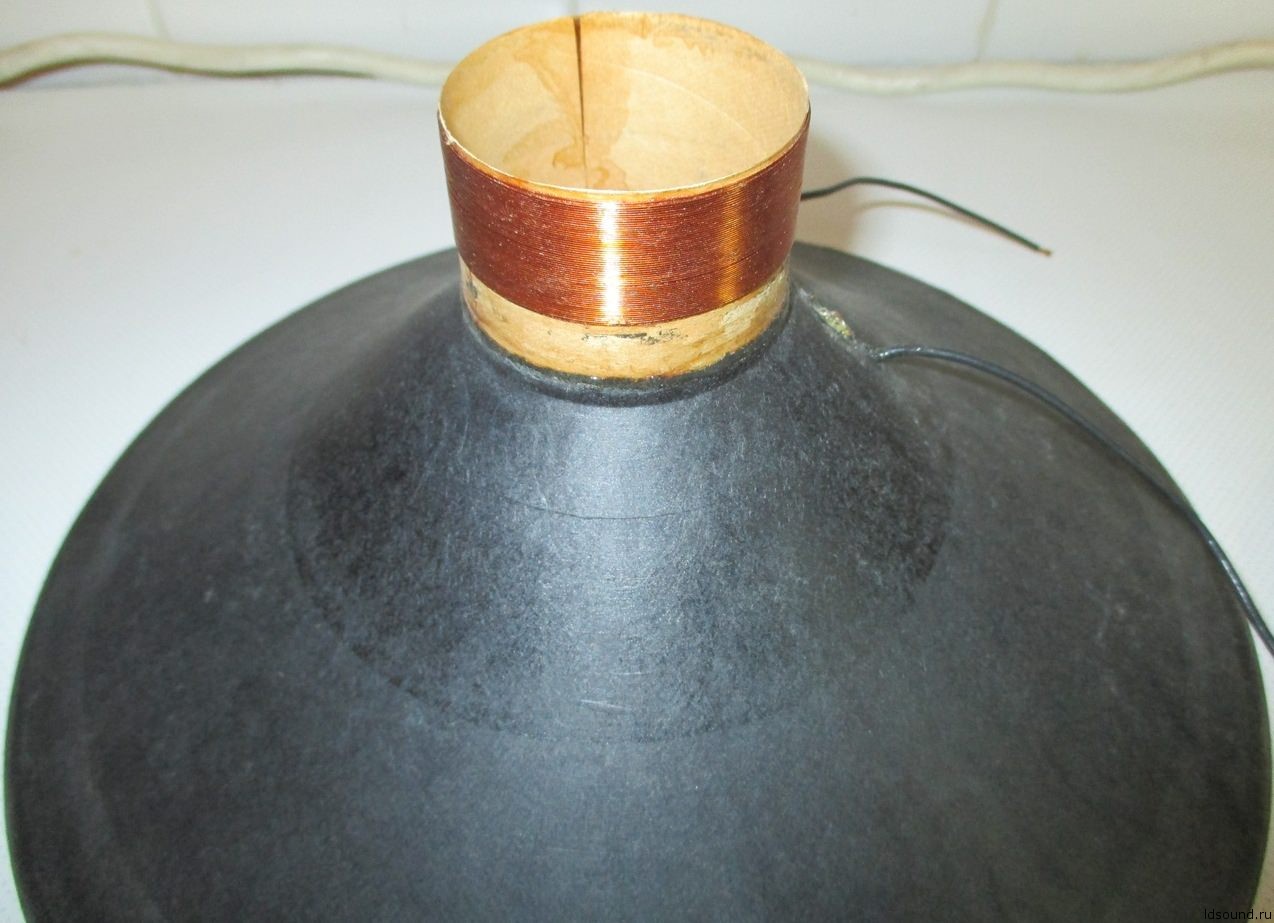

Оригинальный диффузор 100 ГДН-3-8 в “Электронике 150 АС-001” и центрирующая шайба зеленого цвета, она меньше в диаметре чем заводская. Нижний конус диффузора пропитывался НЦ лаком с обоих сторон (на заводах эту технологию не применяли), диаметр звуковой катушки 50 мм, намотан медной жилой диаметром 0,28 мм с высотой намотки 20 мм.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Большое спасибо Игорю, за фото и информацию!
