50 АС-201 «Кливер»

Изготовитель: завод Красный Луч, г. Красный Луч, Украина.

Технические характеристики:

2-х полосная полочная АС с фазоинвертором
Диапазон воспроизводимых частот: 63 – 25000 Гц
Звуковое давление в диапазоне 100 – 8000 Гц при номинальной мощности: 0,85 Па
Номинальное электрическое сопротивление: 4 Ом
Предельная долговременная мощность: 50 Вт
Суммарный коэффициент гармоник в диапазоне 250 – 6300 Гц: 3 %
Используемые динамики:
НЧ/СЧ: 25 ГДН-1Л-4

ВЧ: 6 ГДВ-4-8

Габариты (ВхШхГ): 330х208х190 мм
Вес: 5,4 кг

^Нажмите для увеличения^

Описание:

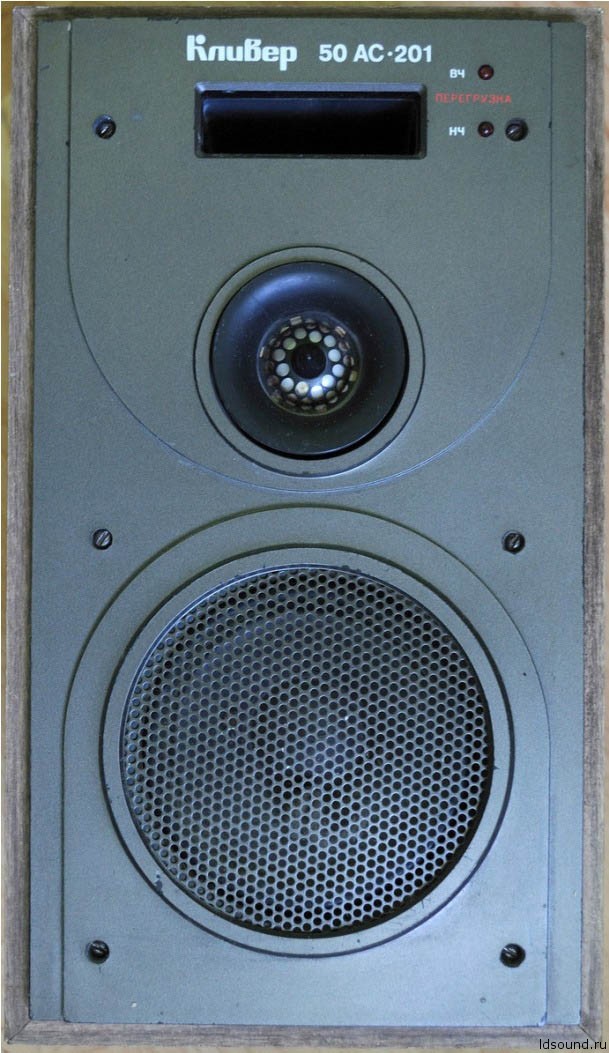

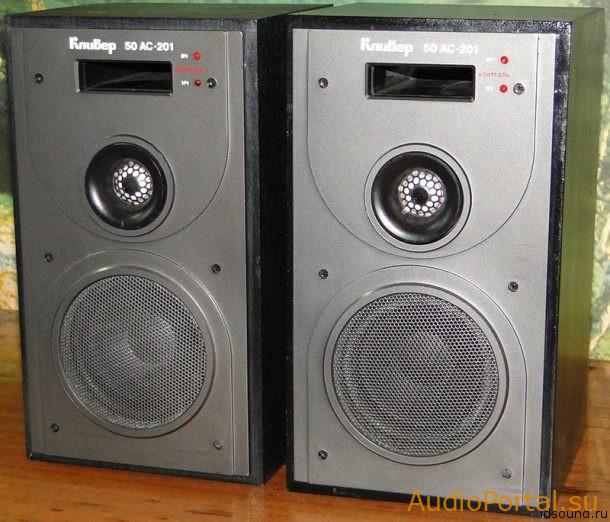

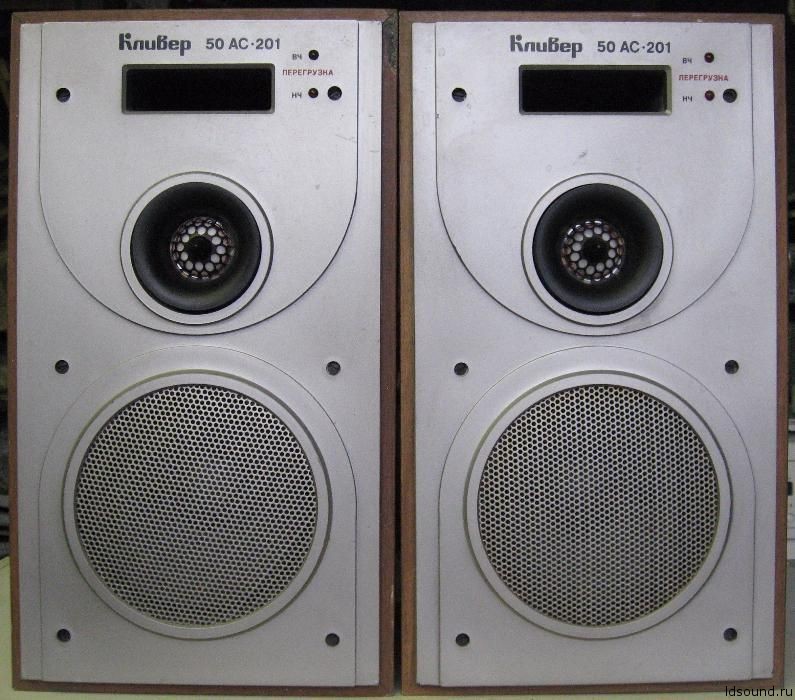

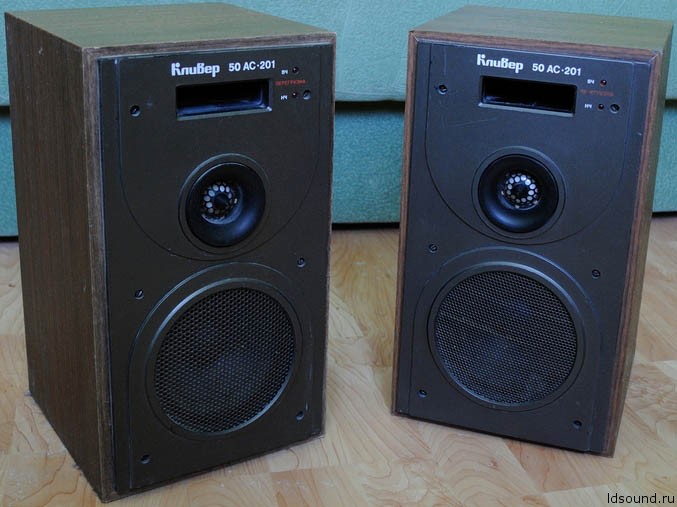

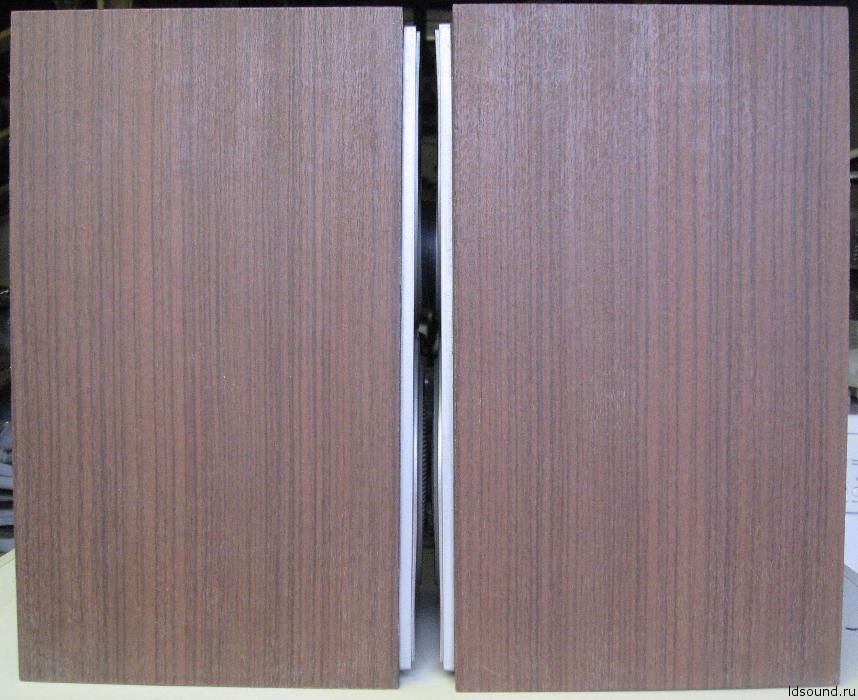

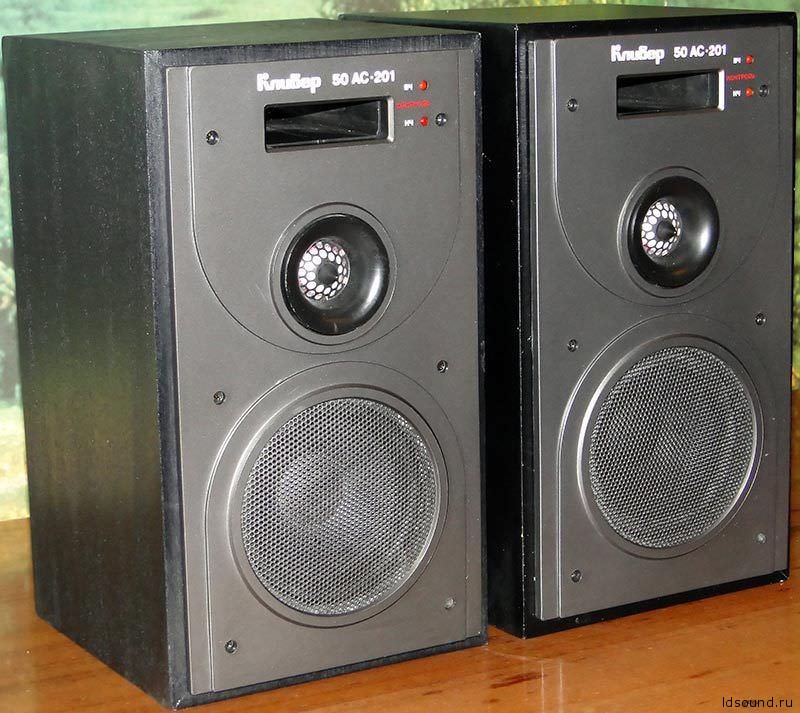

Корпус АС выполнен в виде прямоугольно неразборного ящика, фанерованного шпоном ценных пород дерева. Лицевая панель закрыта декоративной пластмассовой накладкой, служащей одновременно декоративным обрамлением для головок НЧ и ВЧ громкоговорителя.

^Нажмите для увеличения^

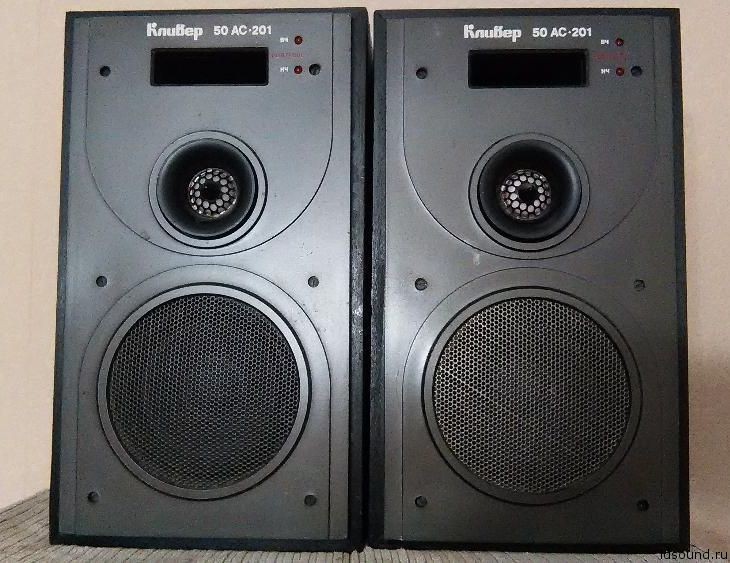

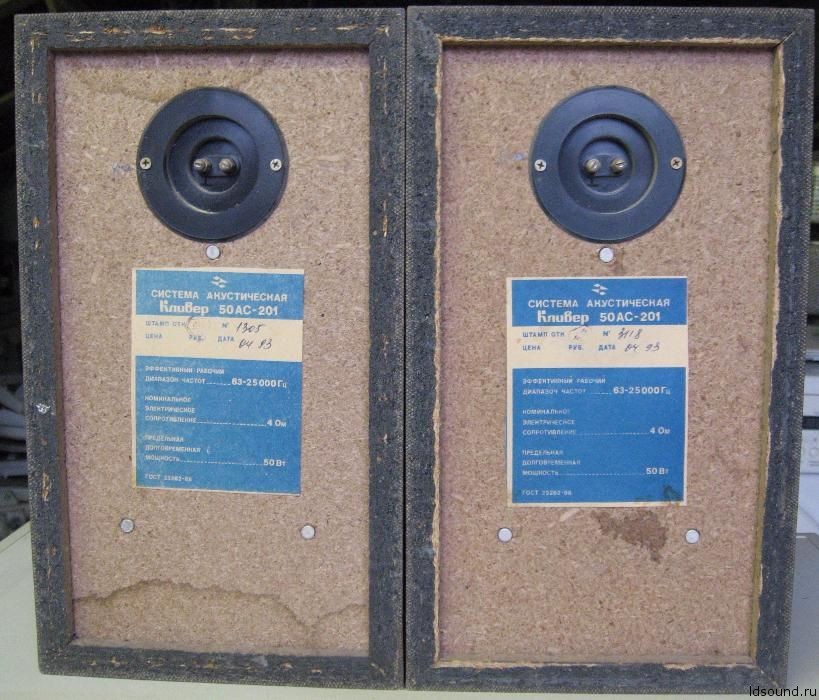

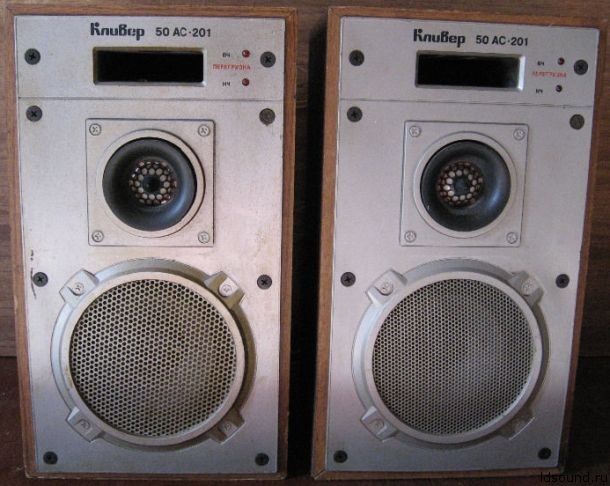

Головки установлены на лицевой панели АС вдоль центральной вертикальной оси симметрии. Все головки закрыты защитными сетками. В верхней части лицевой панели крепится декоративный шильдик с названием АС. Под шильдиком имеется отверстие – выход фазоинвертора, справа которого находятся индикаторы перегрузки АС по НЧ и ВЧ динамикам. Клеммы для подключения находятся на задней стенке.

^Нажмите для увеличения^

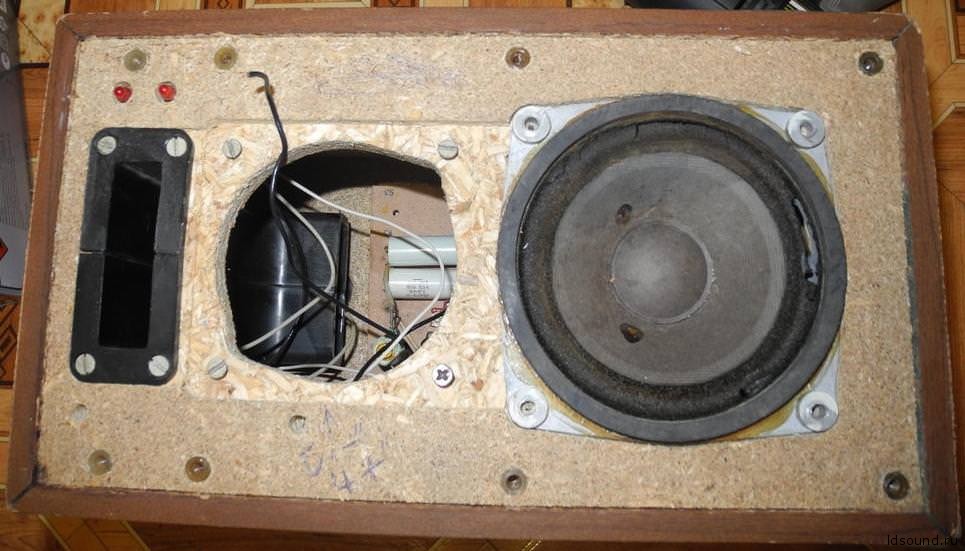

Внутренний объем АС – 8,5 л. Для уменьшения влияния на АЧХ звукового давления и качество звучания АС резонансов внутреннего объема корпуса, он заполнен звукопоглотителем.

^Нажмите для увеличения^

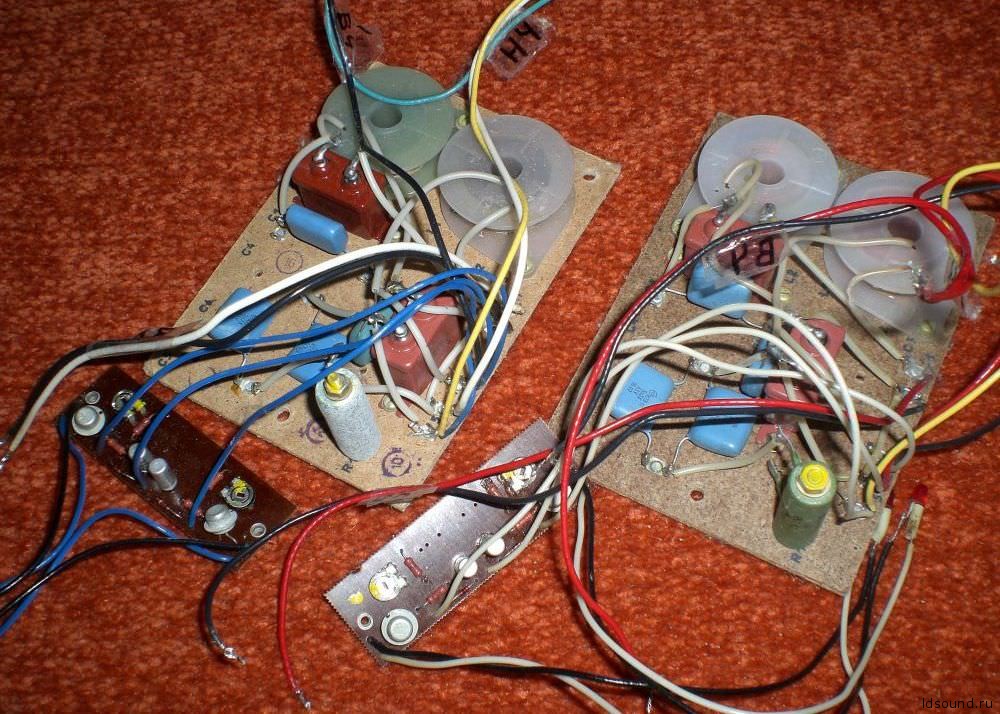

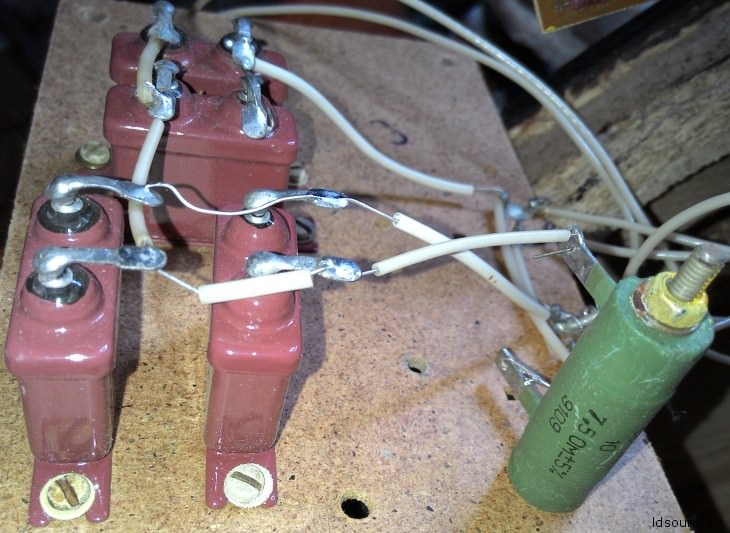

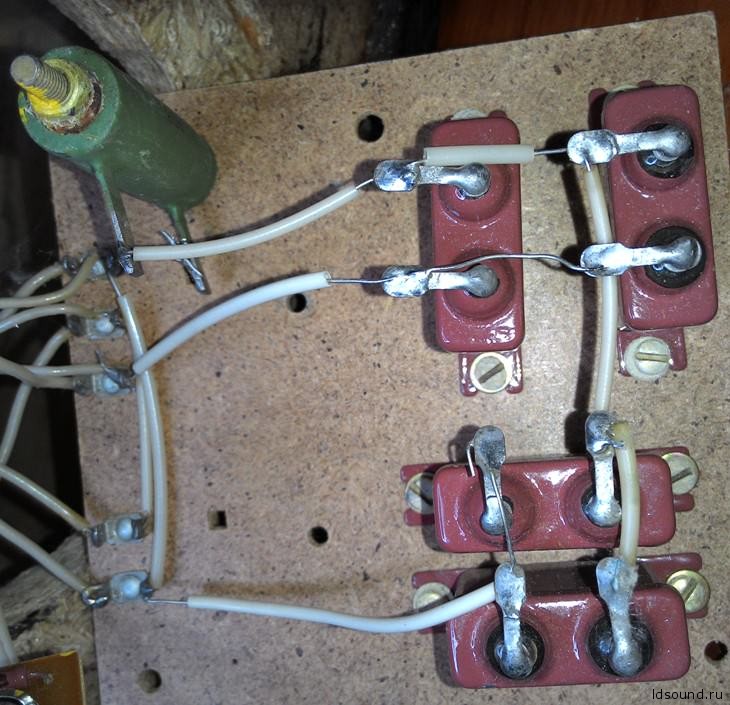

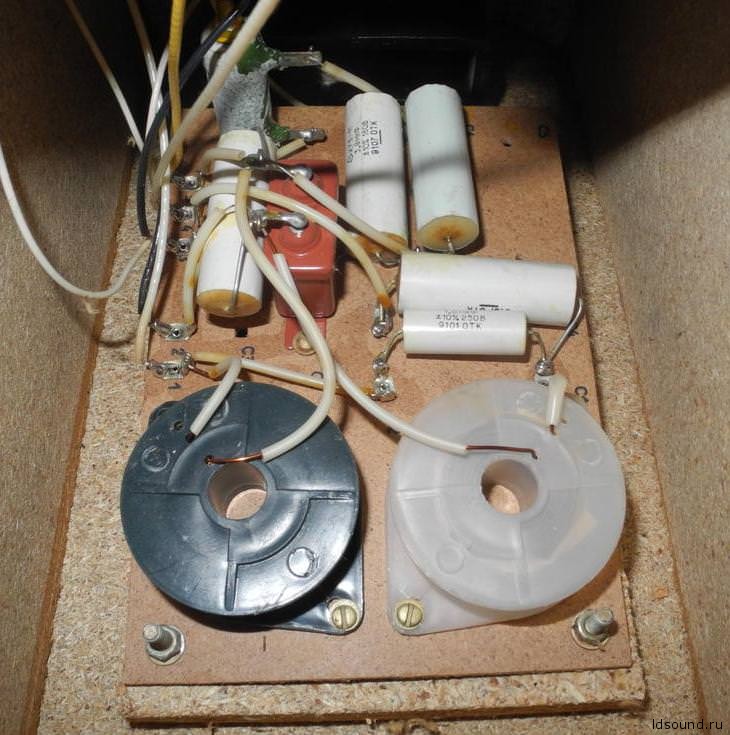

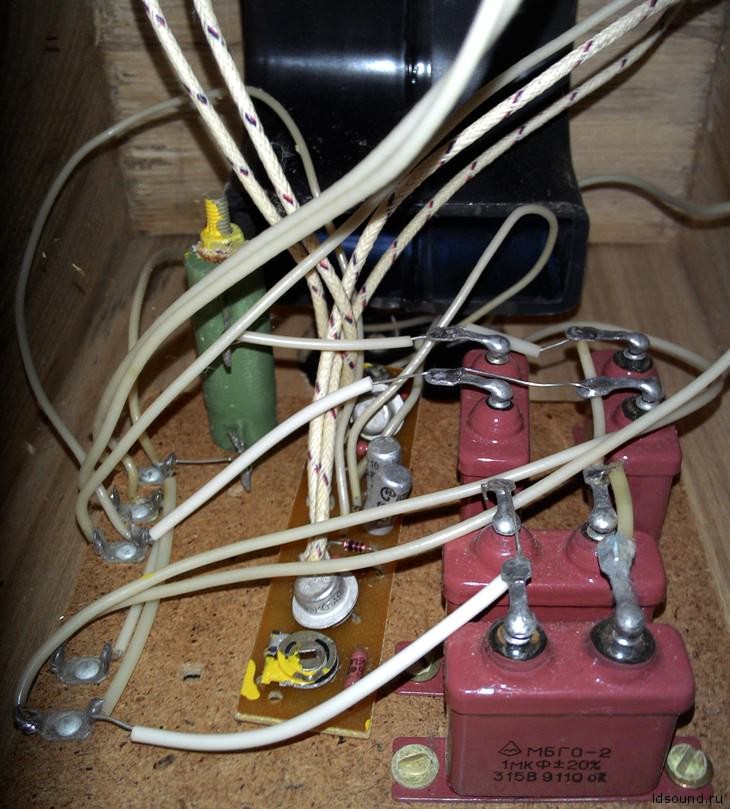

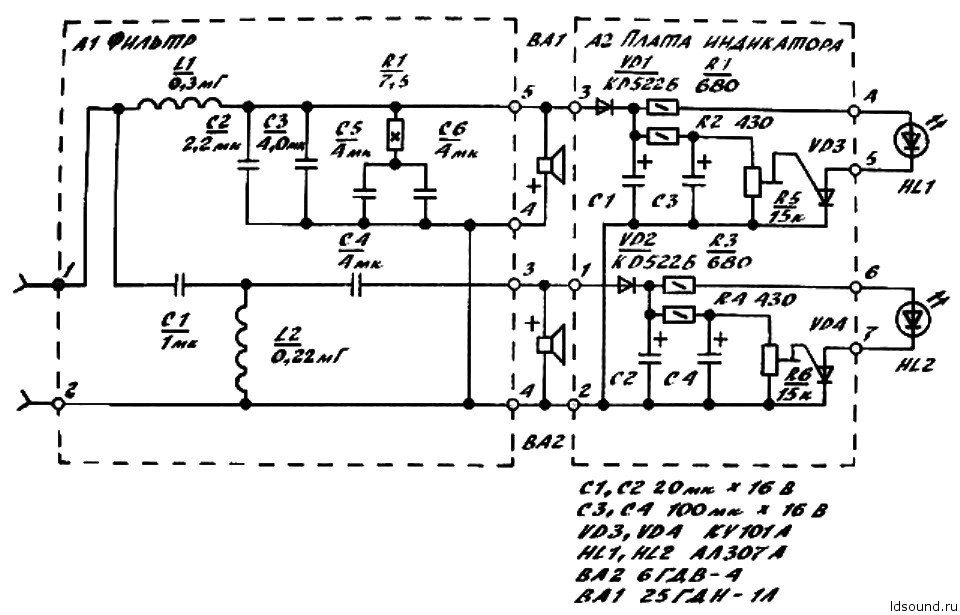

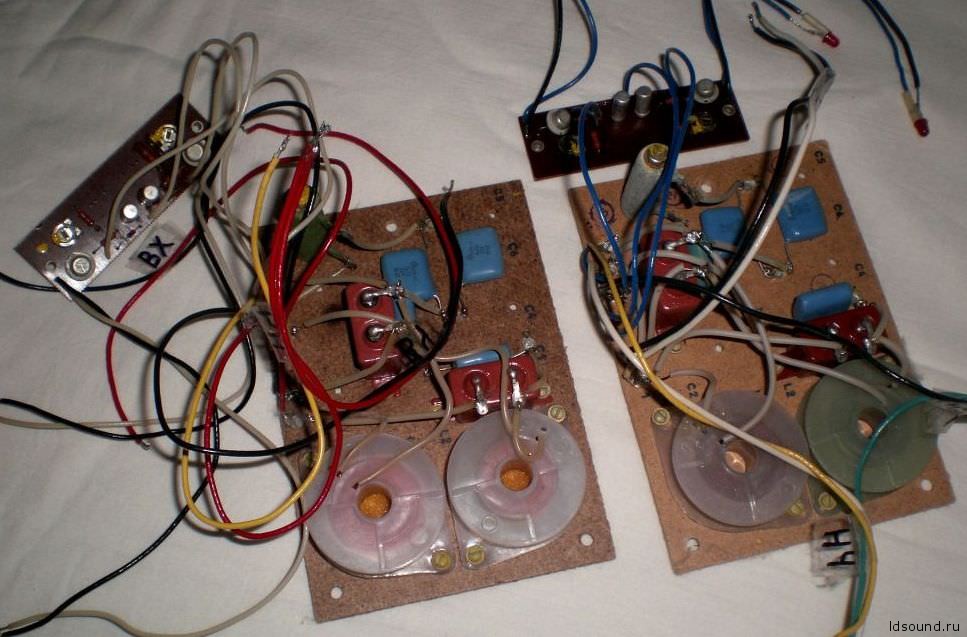

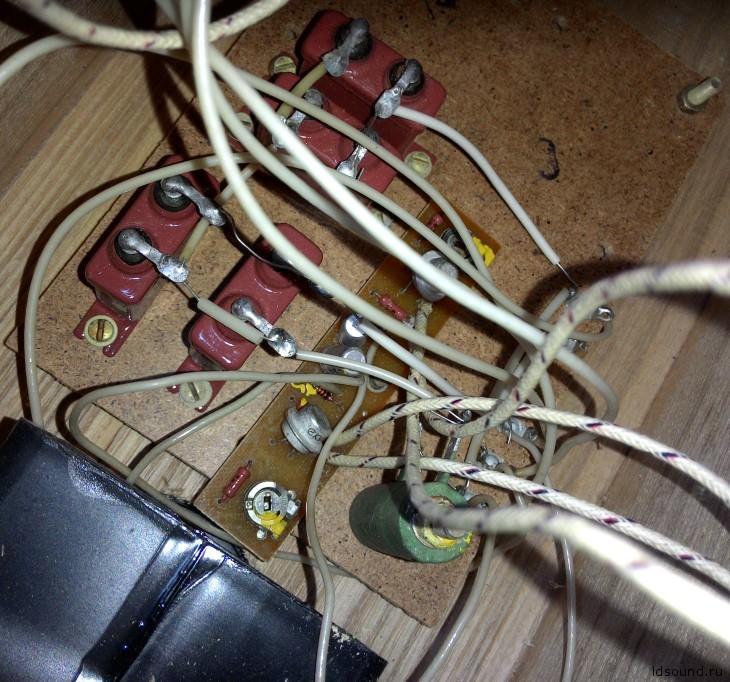

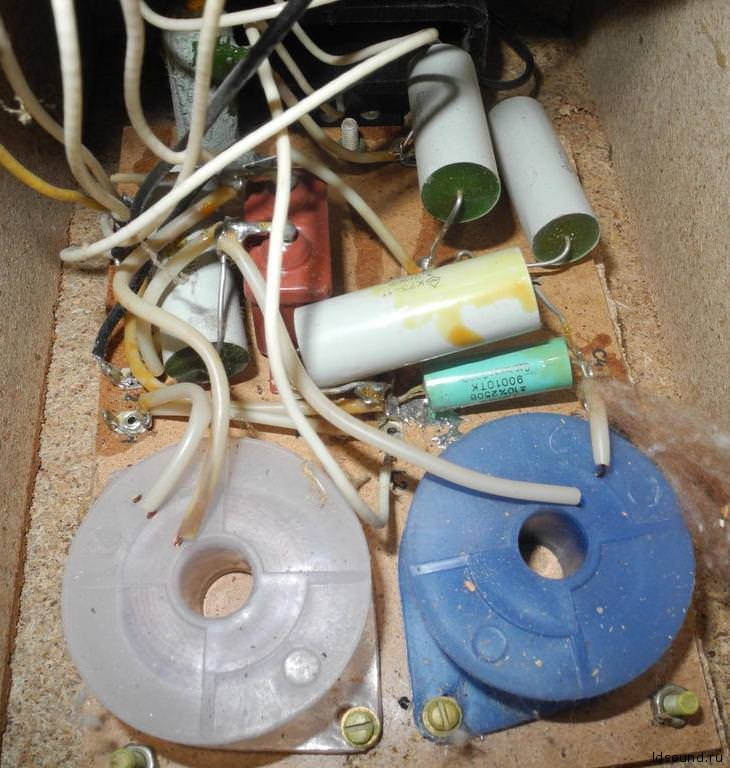

Внутри корпуса электрические фильтры, обеспечивающие электрические разделение полос АС. Весь диапазон звуковых частот, воспроизводимых акустической системой разделяется двумя фильтрами, фильтром низких частот 2 порядка и фильтром высоких частот 3 порядка. Частота раздела обоих фильтров лежит в пределах 4000 Гц. Раздельные фильтры дают линейность амплитудных и фазочастотных характеристик а также симметричность диаграмм направленности излучения, в полосах раздела. В фильтре использованы катушки на воздушных сердечниках, конденсаторы МБГО и резисторы С5.
