Старое наименование: 3 ГД-38Е

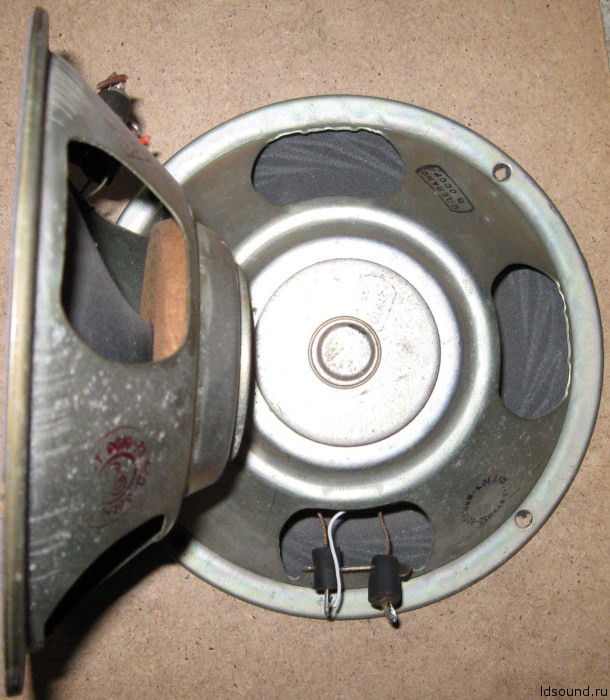

^Нажмите для увеличения^
Изготовитель: завод «Динамик», г. Гагарин.
Назначение: для применения в открытых акустических системах телевизионных приемников с размером кинескопа 61 см по диагонали для работы в помещениях. Измерение АЧХ и звукового давления шести динамиков 5 ГДШ.
^Нажмите для увеличения^
Технические характеристики:
Диапазон частот: 80 – 12500 Гц
Чувствительность: 90 дБ
Неравномерность АЧХ: 16 дБ
Сопротивление: 4 Ом
Коэффициент гармоник на частотах:
125 Гц: 7%
200 -400 Гц: 5%
630 – 6300 Гц: 3%
Рабочая мощность 3 Вт
Паспортная мощность: 5 Вт
Частота резонанса: 80 Гц (±15 Гц)

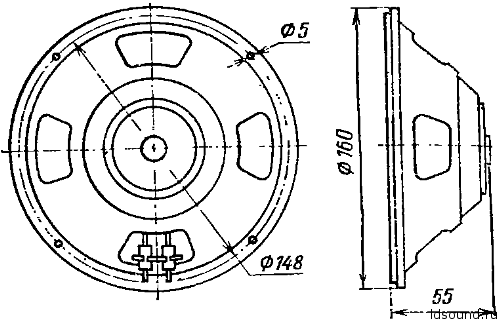

Размеры: ø160х55 мм
Вес: 0,31 кг
^Нажмите для увеличения^
Конструкция:
Головка электродинамического типа, широкополостная, круглая, с экранированной магнитной цепью. Корзина изготовлена из штампованной стали.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Магнитная цепь:
- кольцевой ферритовый магнит марки М22БА220, размером К52х23х7 мм;
- керн диаметром 15 мм;
- верхний фланец с отверстием 16,7 мм;
- высота воздушного зазора 3 мм;
- радиальная ширина воздушного зазора 0,85 мм;
- индукция в зазоре: 0,7 Тл.
^Нажмите для увеличения^
^Нажмите для увеличения^
Подвижная система:
- звуковая катушка намотанная медным проводом марки ПЭВЛ диаметром 0,125 мм, намотка двухслойная, общее число витков 49, в первом слое 26, во втором 23, высота намотки 3,8 мм, омическое сопротивление 4,3 Ом ±0,9 Ом. Каркас ЗК изготовлен из бумаги К080 толщиной 0,08 мм. Высота ЗК 11,3 мм, внутренний диаметр 15,3 мм, внешний (вместе с намоткой) 15,7 мм;
- диффузор с подвесом изготовлены из бумажной массы;
- центрирующая шайба, изготовленная из пропитанной ткани;
- пылезащитный колпачок из бумажной массы.
