Изготовитель: ПО «Радиотехника», г. Рига.
Назначение и область применения: для высококачественного воспроизведения музыкальных и речевых программ в стационарных бытовых условиях.
^Нажмите для увеличения^
^Нажмите для увеличения^
Характеристики:
3-х полосная напольная АС с фазоинвертором
Диапазон воспроизводимых частот: 25 (-15 дБ) – 25000 Гц
Неравномерность АЧХ в диапазоне 100 – 8000 Гц: ±4 дБ
Чувствительность: 85 дБ (0,338 Па/√Вт)
Направленность под углами 25±5° в горизонтальной плоскости и 7±2,5° в вертикальной плоскости, от АЧХ, измеренной по акустической оси АС:
в вертикальной плоскости: ±8°
в горизонтальной плоскости: ±6°
Гармонические искажения АС при уровне звукового давления 90 дБ на частотах:
250 – 1000 Гц: 2%
1000 – 2000 Гц: 1,5%
2000 – 6300 Гц: 1%
Сопротивление: 4 Ом
Минимальное значение импеданса: 3,2 Ом
Номинальная мощность: 35 Вт
Предельная (паспортная) мощность: 90 Вт
Кратковременная мощность: 600 Вт
Установленные динамики:
НЧ: 30 ГД-2
СЧ: 15 ГД-11А
ВЧ: 10 ГД-35
Размеры (ВхШхГ): 710х360х285 мм
Вес: 23 кг
^Нажмите для увеличения^
Конструкция
Акустическая система «S-90», разработанная в 1975 году, является первой отечественной системой, удовлетворяющей требованиям международных документов на аппаратуру категории Hi-Fi. Более поздние модели этой АС «S-90B» и «S-90D» отличаются расширенным диапазоном воспроизводимых частот. Введением индикации электрической перегрузки громкоговорителей и новым внешним видом. Рекомендуемая мощность высококачественного бытового усилителя 20 – 90 Вт. 35 АС-212 “S-90” и 35 АС-012 “S-90”, аналогичные АС, различие заключается в ГОСТе.
^Нажмите для увеличения^

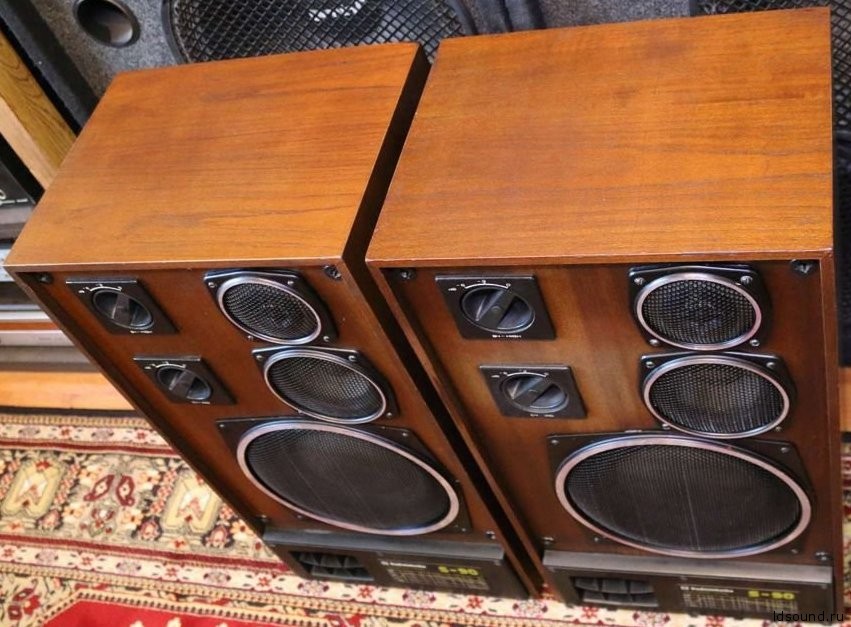

Корпус выполнен в виде прямоугольного не разборного ящика из древесно-стружечной плиты, фанерованого шпоном ценных пород дерева. Толщина стенок 16 мм, лицевая панель – фанера толщиной 22 мм. На стыках стенок корпуса с внутренней стороны установлены элементы, увеличивающие прочность и жесткость корпуса.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

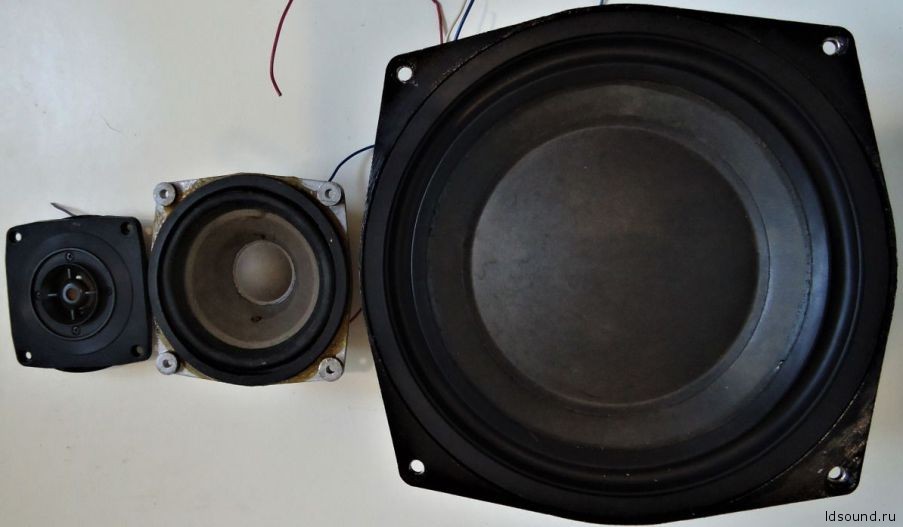

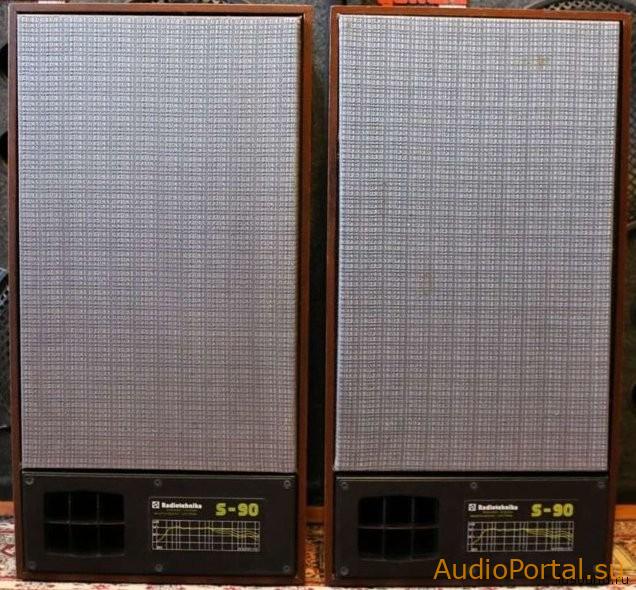

Головки обрамлены каждая декоративными черными накладками, изготовленные штамповкой из алюминиевого листа, с четырьмя крепежными отверстиями. Головка СЧ с внутренней стороны изолирована от общего объема корпуса специальным пластмассовым кожухом в форме усеченного конуса. Головка НЧ расположена на лицевой панели по вертикальной оси, а головки СЧ и ВЧ смещены относительно этой оси влево и вправо. На лицевой панели также находятся ручки регуляторов уровня СЧ и ВЧ, а в нижней ее части – пластмассовая накладная панель с шильдиком и прямоугольным отверстием 100х80 мм, которое является выходом фазоинвертора.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

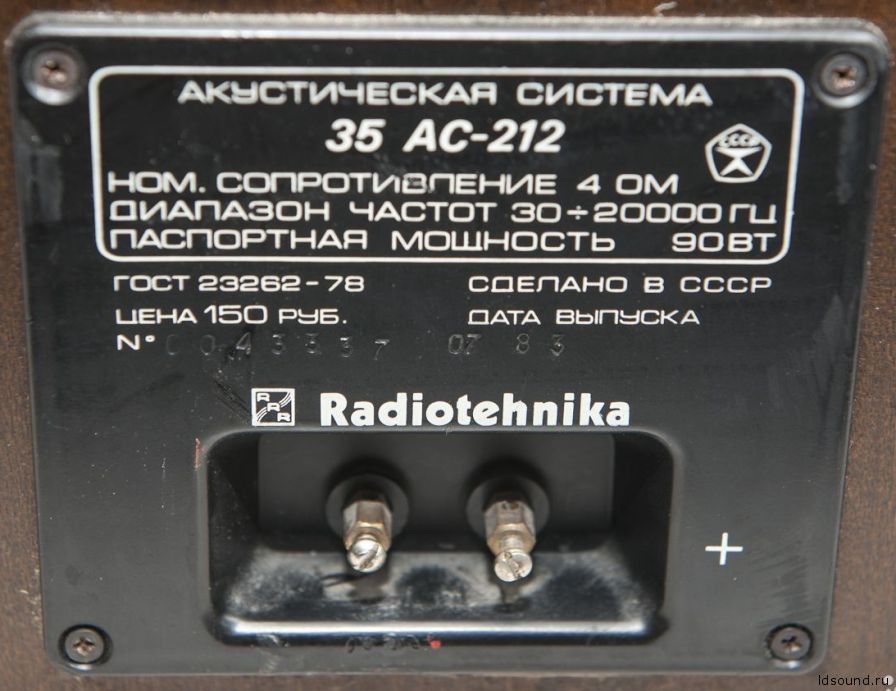

На шильдике изображены кривые АЧХ, соответствующие различным положениям регуляторов уровня, а также название АС и фирменный знак завода-изготовителя. Кроме того, на лицевой панели имеются втулки для крепления декоративной рамки с тканью. На задней стенке, в нижней части, крепится колодка с клеммами. Каждая головка со стороны лицевой панели защищена металлической черненой сеткой.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Внутренний объем АС – 45 литров. Для уменьшения влияний на АЧХ звукового давления и качество звучания АС резонансов внутреннего объема корпуса, он заполнен звукопоглотителем, представляющим собой маты из технической ваты, обтянутые марлей.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Внутри корпуса на одной плате расположены электрические фильтры, обеспечивающие разделение полос АС. Частоты раздела между НЧ/СЧ – 750 Гц (±50 Гц), между СЧ/ВЧ – 5000 Гц (±500 Гц).
^Нажмите для увеличения^
Схема фильтра 35 АС-212:
^Нажмите для увеличения^
В конструкции фильтров и блока индикации перегрузки применены резисторы типа ВС, МЛТ, СП3-38Б, С5-35И, ППБ, конденсаторы типа МБГО-2, К50-12, К75-11 и катушки индуктивности на пластмассовых литых каркасах.
^Нажмите для увеличения^
^Нажмите для увеличения^
Фото ранних терминалов на алюминиевой табличке:
^Нажмите для увеличения^
В комплект поставки входили: четыре пластмассовые ножки, которые можно прикрепить к основанию корпуса; съемная декоративная рамка, обтянута трикотажным полотном, обладающей высокой акустической прозрачностью.
