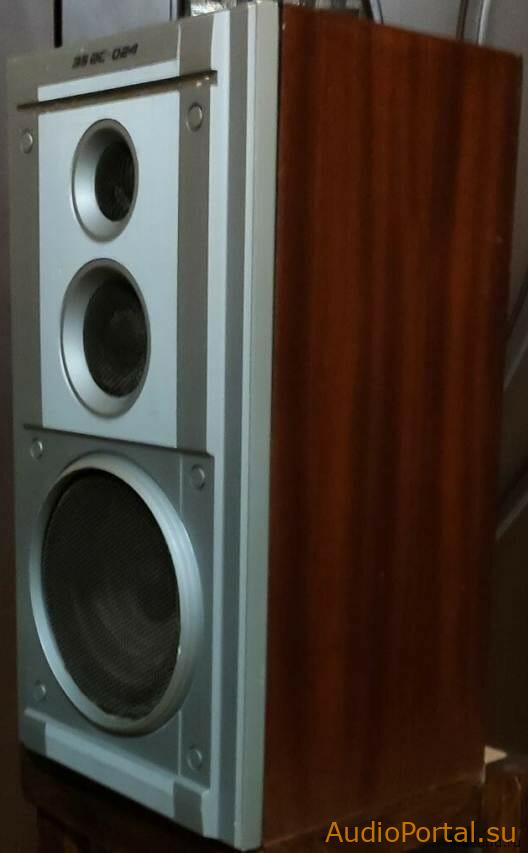

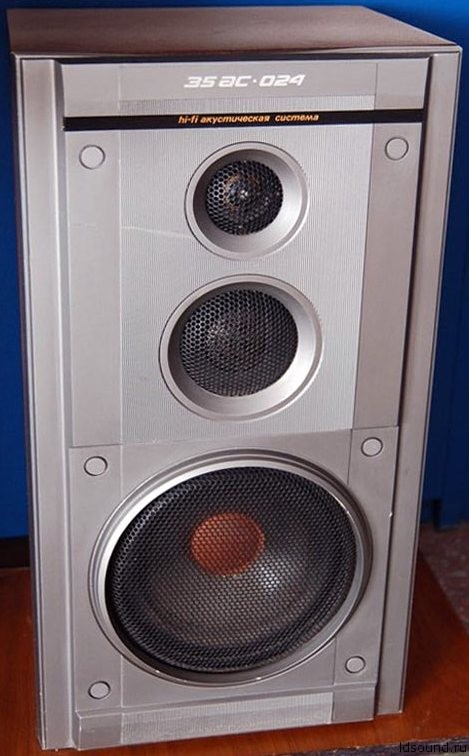

Изготовитель: ПО “Вега”, г. Бердск, 1988 год выпуска.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Характеристики:
3-х полосная АС закрытого типа
Используемые динамики:
НЧ: 30 ГД-10
СЧ: 20 ГД-1
ВЧ:
Внешние размеры (ВхШхГ): 540х310х270 мм
Внешние размеры с накладкой (ВхШхГ): 540х310х283 мм
Вес одной АС: 21 кг
^Нажмите для увеличения^
Описание:

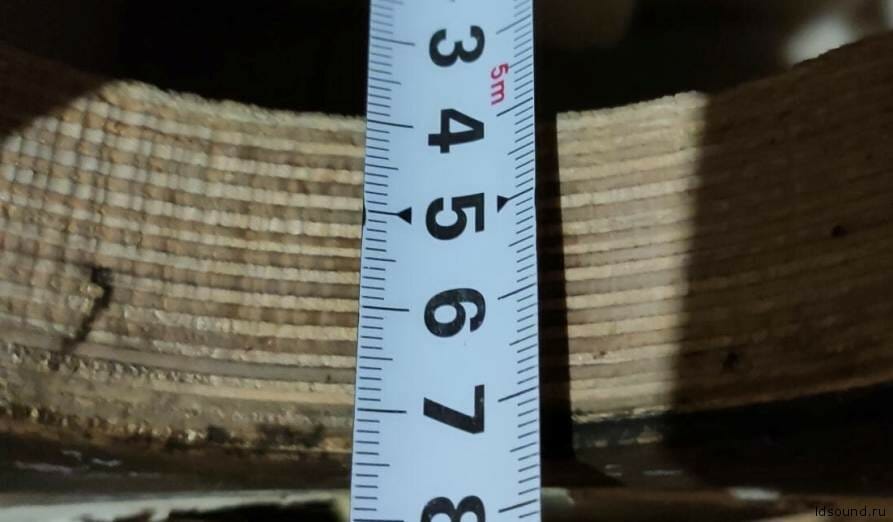

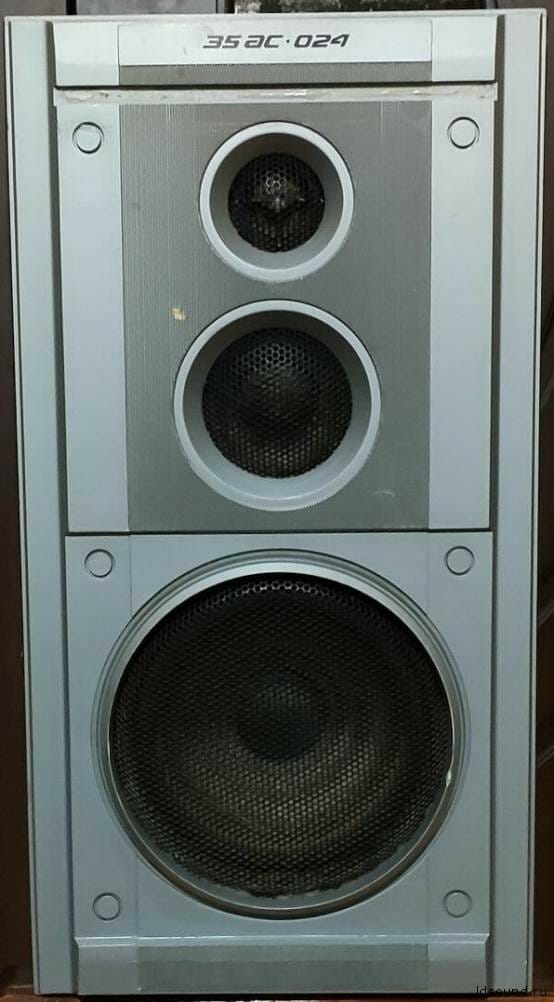

Корпус выполнен в виде прямоугольного не разборного ящика из фанеры. Толщина передней панели 35 мм, остальных – 20 мм. Передняя панель закрыта декоративной накладкой из пластмассы, где отверстия под динамики закрыты металлическими сетками. Динамики расположены по центру вдоль вертикальной оси. Акустическое оформление – закрытый ящик (предположительно).
^Нажмите для увеличения^

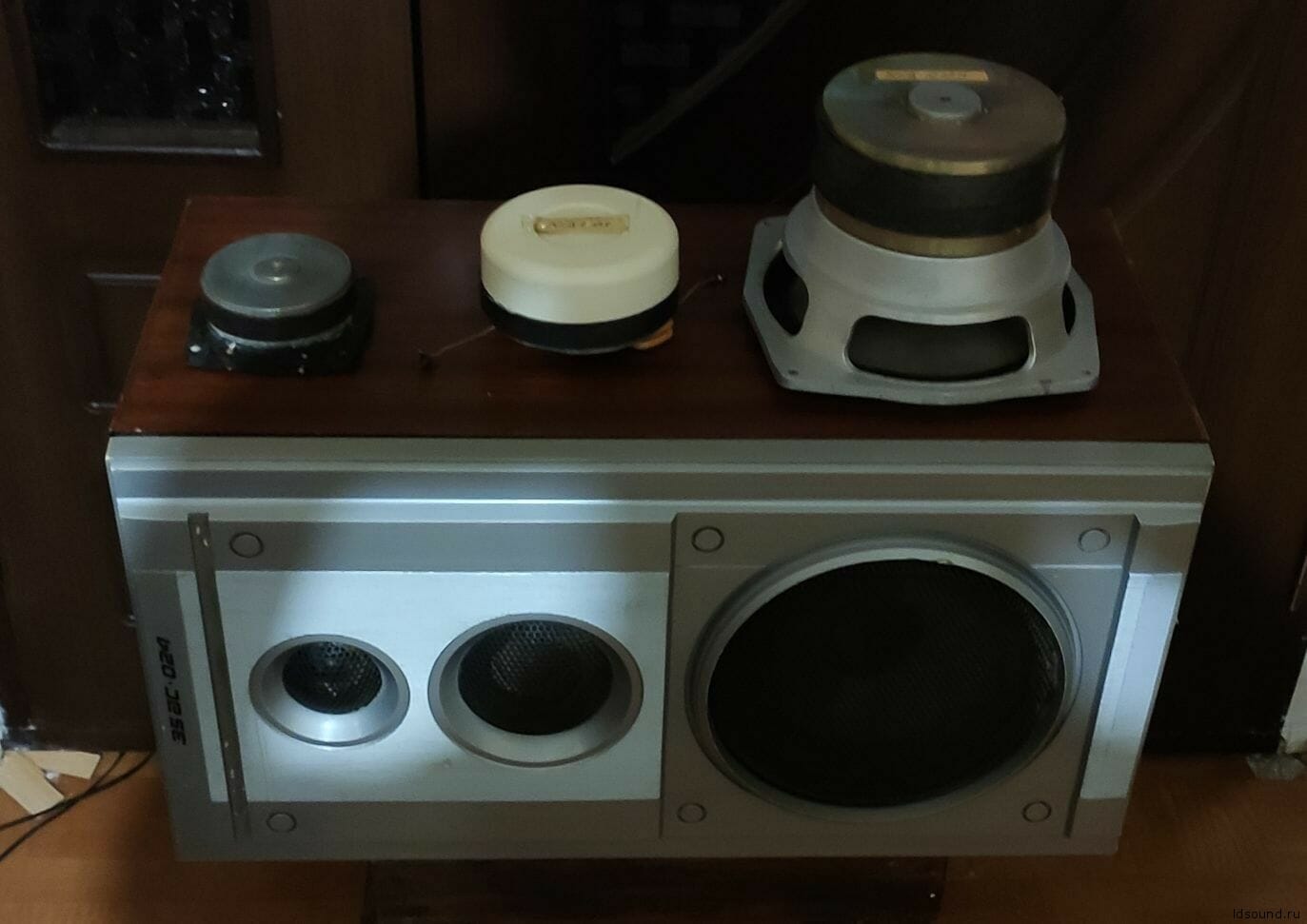

Используемые динамики: НЧ – 30 ГД-10, конусный на резиновом подвесе. СЧ – купольный – 20 ГД-1 или схожий. ВЧ – купольный, с линзой, типа 10 ГДВ.

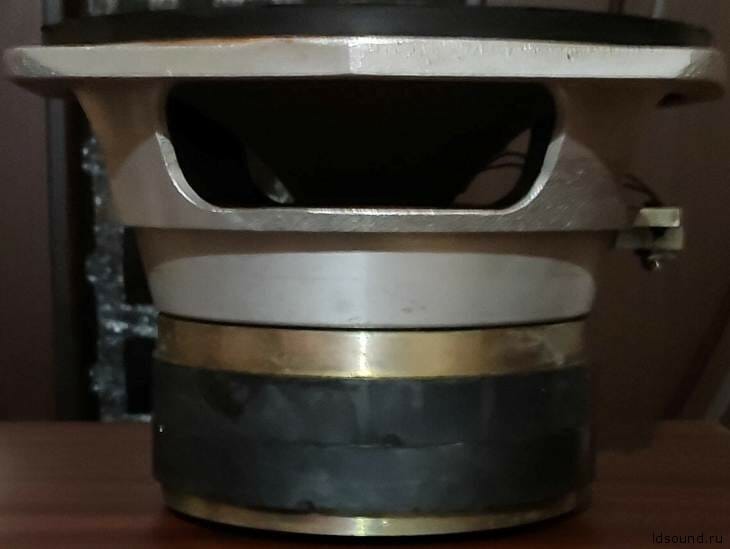

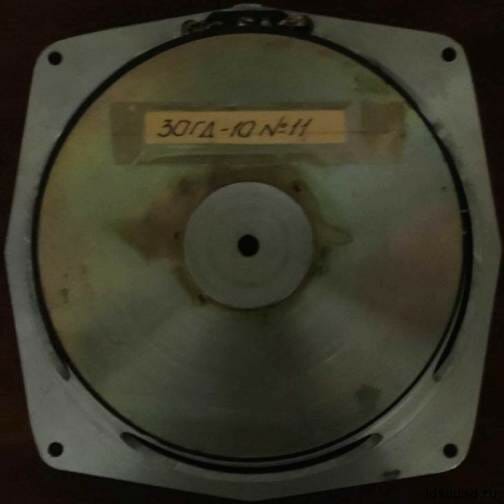

НЧ динамик:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
СЧ динамик:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
ВЧ динамик:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

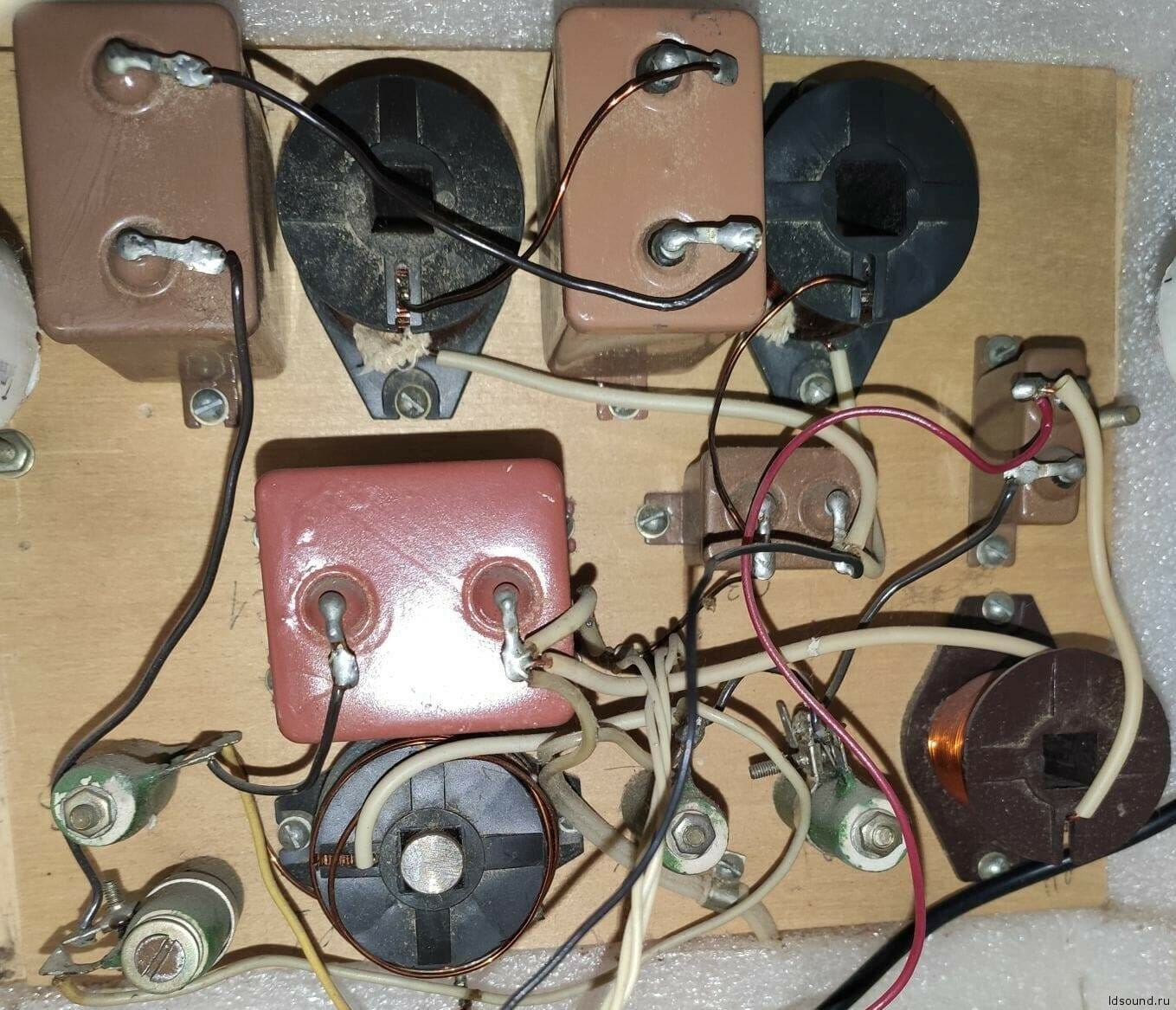

Внутри АС находится звукопоглощающий материал. Так же здесь на фанерной доске установлены электрические фильтры, с катушками индуктивности на воздушных сердечниках, конденсаторы МБГО и резисторы С5-35В.
^Нажмите для увеличения^
^Нажмите для увеличения^
Фото прислал Евгений
