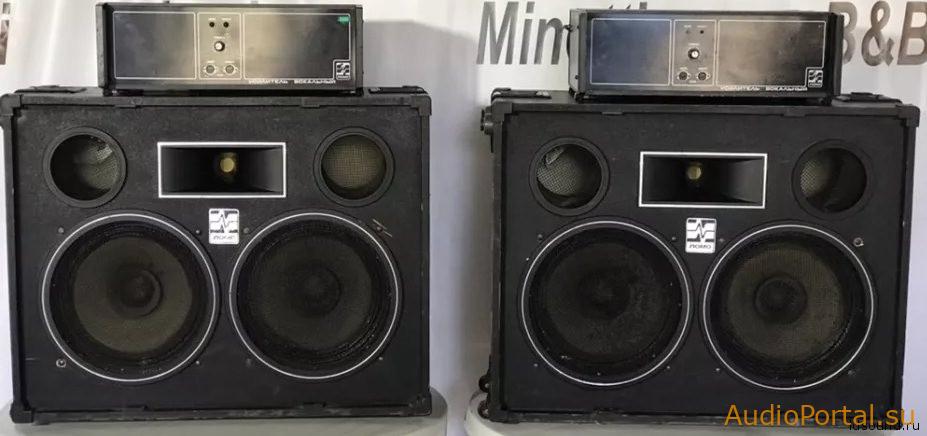

Производитель: Ленинградское оптико-механическое объединение, серийный выпуск начат в 1985 году.
^Нажмите для увеличения^
^Нажмите для увеличения^
Предназначение — звуковоспроизведение в составе аппаратных комплексов для вокально-инструментальных ансамблей, а также в системах усиления и воспроизведения звука.
^Нажмите для увеличения^
^Нажмите для увеличения^
Технические характеристики:
2-х полосная АС с фазоинвертором
Номинальный диапазон частот: 50 – 16000 Гц
Паспортная мощность: 100 Вт
Номинальный модуль полного электрического сопротивления: 8 – 30 Ом
Используемые динамики:
НЧ: 2х4А-32-2
ВЧ: 1х1А-22
Габаритные размеры (ШхВхГ): 802х632х388 мм
Масса: 45 кг
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание:

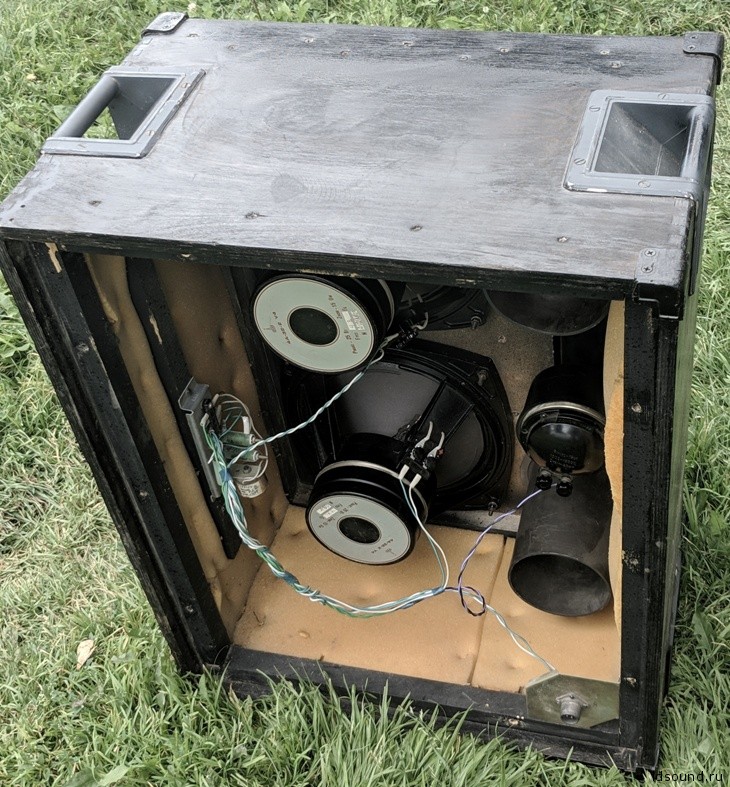

Корпус акустической системы представляет собой деревянный ящик, задняя стенка которого снимается. Допускается как горизонтальная, так и вертикальная установка. При этом все описания даны для горизонтального варианта расположения.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

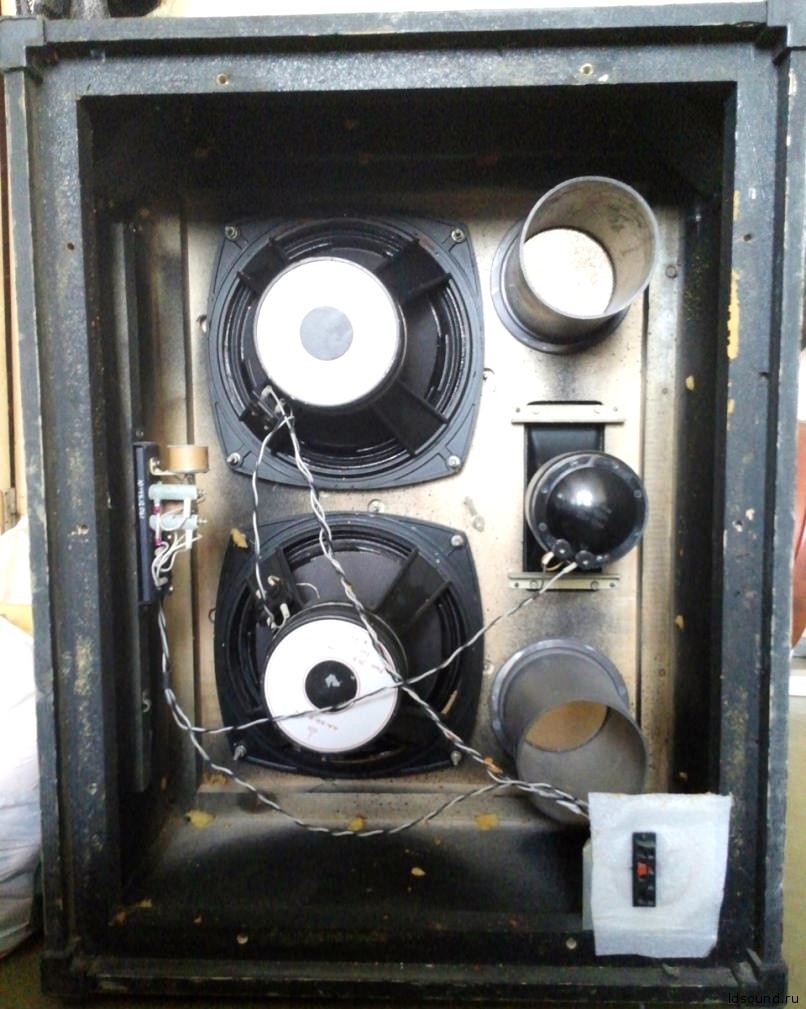

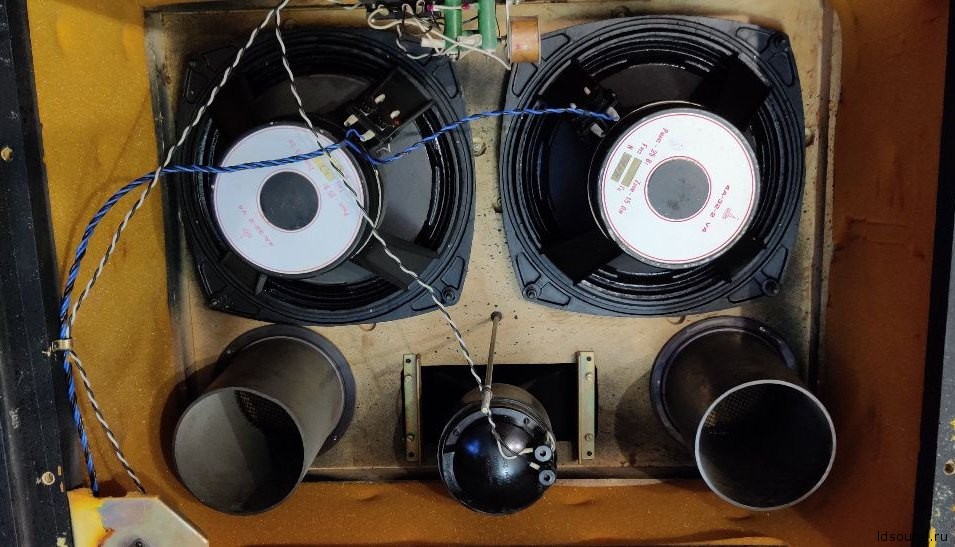

Низкочастотная секция построена на паре динамиков 4А-32-2, высокочастотная — на головке 1А-22 с рупором. Над каждым НЧ-излучателем размещается труба фазоинвертора, а между ними встроен ВЧ-динамик. Под ВЧ-головкой закреплена табличка с логотипом модели. От механических повреждений динамики защищает металлическая крышка, накрывающая фронтальную панель корпуса.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

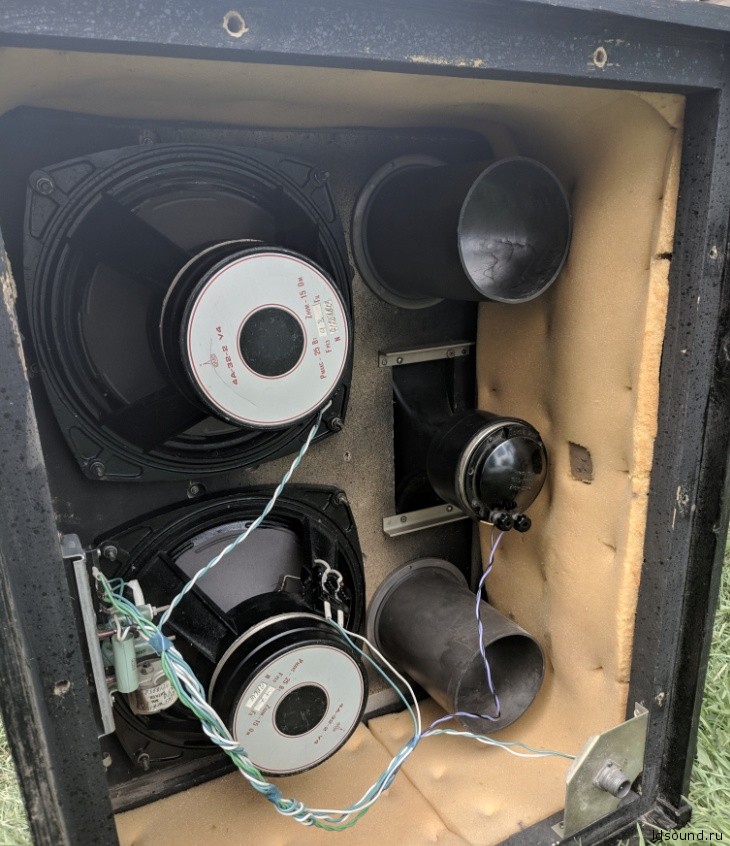

Высокочастотный динамик 1А-22 при взгляде изнутри корпуса:
^Нажмите для увеличения^
^Нажмите для увеличения^
Внутри, на панели снизу, установлена плата электрических фильтров. В элементах фильтра задействованы резисторы ПЭВ-10, конденсаторы МБГО-2-160 В и индуктивные катушки с воздушными сердечниками. Обмотка катушки состоит из 250 витков.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
R1=10 Ом, R2=30 Ом, C1=4 мкФ L1=1,2 мГн

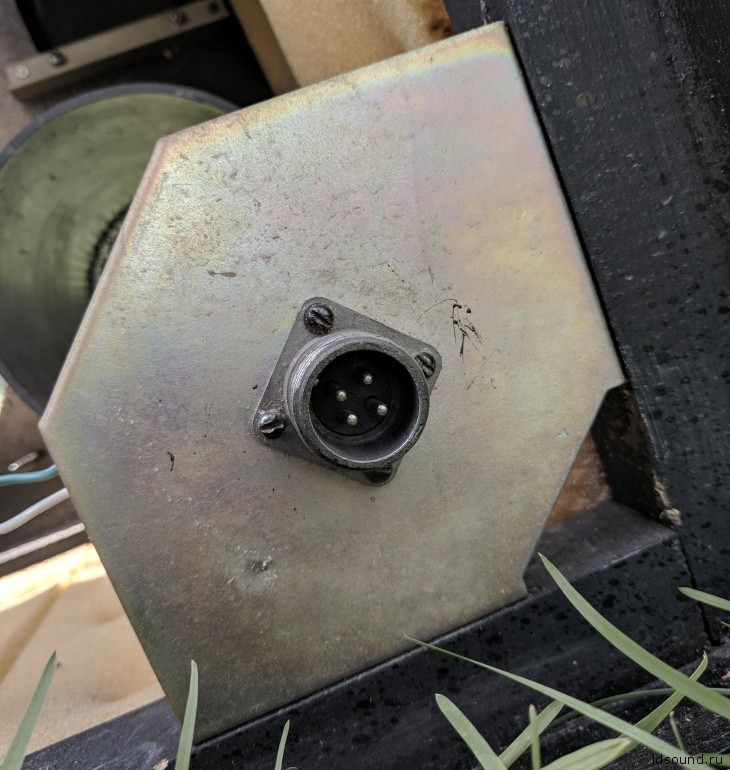

Разъём для присоединения акустики:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Паспорт на диске
