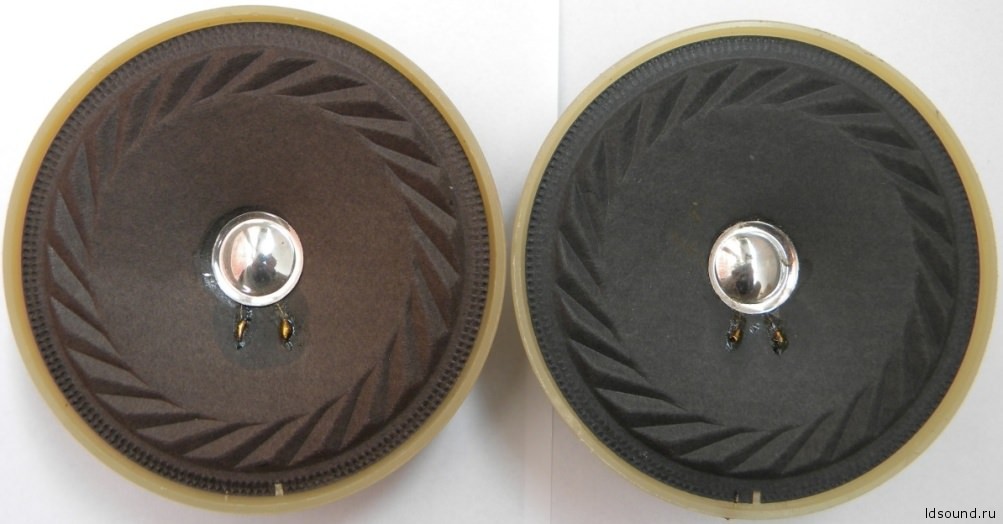

3 ГДШ-8-8

^Нажмите для увеличения^

Изготовитель: завод «Орион», г. Тернополь.

Назначение: для применения во встроенных открытых акустических системах переносной бытовой аппаратуры третьей группы сложности для работы в помещении и на открытом воздухе.

^Нажмите для увеличения^



Технические характеристики:



Диапазон частот: 160 – 12500 Гц

Неравномерность АЧХ: 12 дБ

Чувствительность: 90 дБ

Номинальное звуковое давление: 0,32 Па

Коэффициент гармоник на частотах:

         400 – 1000 Гц: 5 %

2000 – 10000 Гц: 3 %

Номинальное сопротивление: 8 Ом

Паспортная мощность: 3 Вт

Долговременная мощность: 6 Вт

Кратковременная мощность: 10 Вт

Резонанс: 160 (±30 Гц)

Полная добротность: 2 (±0,5)

Размеры: ø100х32 мм

Вес: 0,1 кг

^Нажмите для увеличения^



Конструкция:



Головка громкоговорителя электродинамического типа, широкополосная, круглая, с не экранированной магнитной цепью. Корзина изготовлена литьем из пластмассы (полиамид стеклонаполненный ПАБ-210-КС).

^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^ ^Нажмите для увеличения^

^Нажмите для увеличения^

^Нажмите для увеличения^ ^Нажмите для увеличения^



Магнитная цепь:

1. Кольцевой ферритовый магнит марки М28РА180, размером К36х18х6 мм.
2. Керн диаметром 10 мм.
3. Верхний фланец с отверстием диаметром 11,3 мм.
4. Радиальная ширина воздушного зазора 0,63 мм.
5. Высота воздушного зазора 2,5 мм.
6. Индукция в зазоре 0,8 Тл.

^Нажмите для увеличения^



Подвижная система:

1. Звуковая катушка, намотанная проводом марки ПЭТВ-2 диаметром 0,08 мм, намотка двухслойная, общее число витков 78, в первом слое 40 витков, во втором 38. Высота намотки 4,2 мм. Омическое сопротивление 7,2 Ом (±0,8 Ом). Каркас звуковой катушки изготовлен из конденсаторной бумаги марки КОН-30. Внутренний диаметр 10,3 мм, внешний (вместе с намоткой) 11 мм. Высота звуковой катушки 13 мм.
2. Диффузор и подвес из бумажной массы с пропиткой.
3. Центрирующая шайба из ткани батист, пропитанной бакелитовым лаком.
4. Пылезащитный колпачок сферической формы из лавсановой пленки металлизированной марки А, толщиной 0,08 мм.

^Нажмите для увеличения^
