Старое обозначение: 10 ГД-34-80
^Нажмите для увеличения^
^Нажмите для увеличения^
Изготовитель: ПО «Радиотехника», г. Рига
Назначение: для применения в закрытых выносных акустических системах первой и второй групп сложности в качестве низкочастотного звена при работе в помещениях.
Технические характеристики:
Диапазон частот: 63 – 5000 Гц
Неравномерность АЧХ: не более 12 дБ
Чувствительность: 84 дБ
Сопротивление: 8 Ом
Паспортная мощность: 25 Вт
Габаритные размеры 125х125х75,5мм
Вес: 1,25 кг
^Нажмите для увеличения^

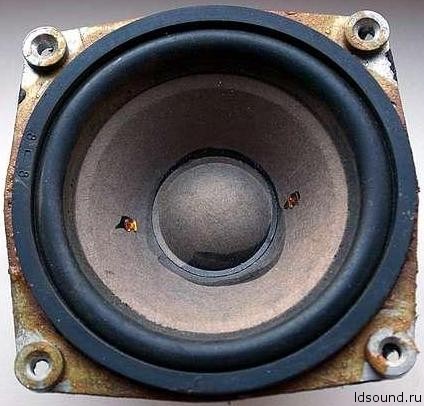

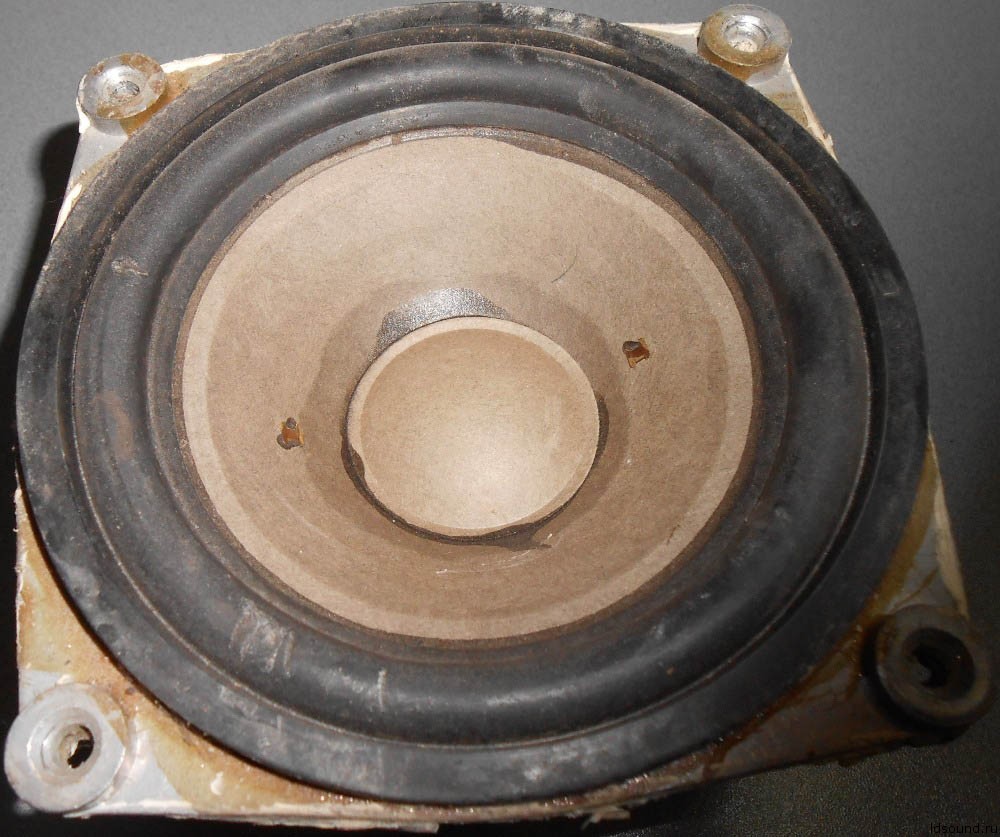

Головка громкоговорителя электродинамического типа, низкочастотная, круглая, с неэкранированной магнитной цепью. Диффузородержатель изготовлен методом литья под давлением из алюминиевого сплaвa.
^Нажмите для увеличения^
^Нажмите для увеличения^

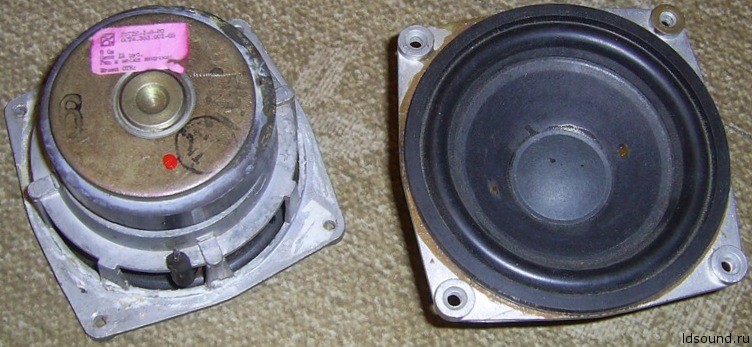

Магнитная цепь состоит из следующих элементов:
- кольцевого ферритового магнита марки М25РА170 размером К85х35х15 мм;
- керна диаметром 25 мм;
- верхнего фланца c отверстием диаметром 27,3 мм
- Высота воздушного зазора 8 мм, его радиальная ширина 1,1 мм, индукция в зазоре 0,8 Тл.
^Нажмите для увеличения^
Подвижная система включает в себя:
- звуковую катушку, намотанную медным проводом в 2 слоя. Каркас звуковой катушки изготовлен из бумаги марки ЭН-70;
- диффузор конусный c криволинейной образующей, изготовленный из бумажной массы c пропиткой;
- подвес тороидальной формы, изготовленный из резины;
- центрирующую шайбу, изготовленную из ткани c пропиткой.
