Изготовитель: завод «Динамик», г. Гагарин.
^Нажмите для увеличения^
Назначение: для применения в открытых акустических системах звуковых колонок и в рупорных громкоговорителях, для работы в помещениях и на открытом воздухе.
Технические характеристики:
Эффективный рабочий диапазон частот: 80 – 10000 Гц
Неравномерность АЧХ: 16 дБ
Уровень характеристической чувствительности: 95,3 дБ
Полный коэффициент гармонических искажений на частотах:
200 – 2000 Гц: 5%
4000 Гц: 3%
Номинальное электрическое сопротивление: 12 Ом
Предельная шумовая (паспортная) мощность: 30 Вт
Частота основного резонанса: 60 Гц (±15 Гц)
Габаритные размеры: Ø278×142мм
Масса: 3,9 кг
^Нажмите для увеличения^

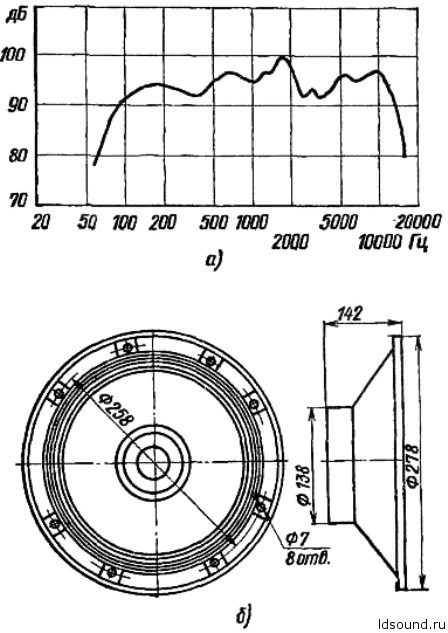

25ГД-18-22: а) АЧХ звукового давления; б) габаритные и установочные размеры.
Особенности конструкции:

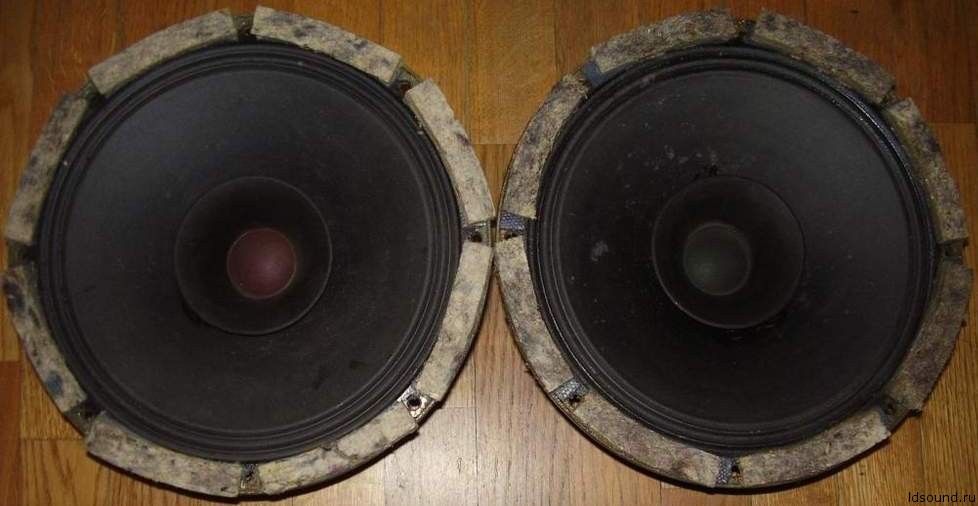

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с неэкранированной магнитной цепью. Габаритные и установочные размеры показаны на рисунке. Диффузородержатель изготовлен методом литья под давлением из алюминиевого сплава.
^Нажмите для увеличения^
^Нажмите для увеличения^

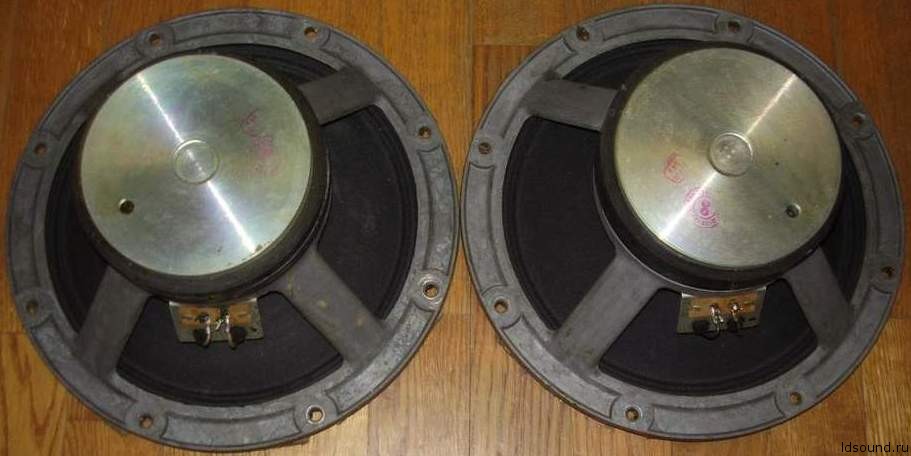

Магнитная цепь:
- кольцевой магнит марки М25БА170 размером K134x57x12 мм;
- керн диаметром 39,87 мм;
- верхний фланец с отверстием диаметром 42,1 мм.
- Высота воздушного зазора 8 мм, его радиальная ширина 1,08 мм, индукция в зазоре 1,3 Тл.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
Подвижная система:
- звуковая катушка намотана проводом марки ПЭВЛ диаметром 0,14 мм, намотка двухслойная, общее число витков 70, в первом слое – 36, во втором — 34, высота намотки 5,8 мм, омическое сопротивление 10,1 Ом (±0,5 Ом). Каркас звуковой катушки изготовлен из бумаги марки К-120, толщина каркаса 0,24 мм. Высота катушки 21,2 мм, внутренний диаметр 40,4 мм, внешний (вместе с намоткой) 41,36 мм.

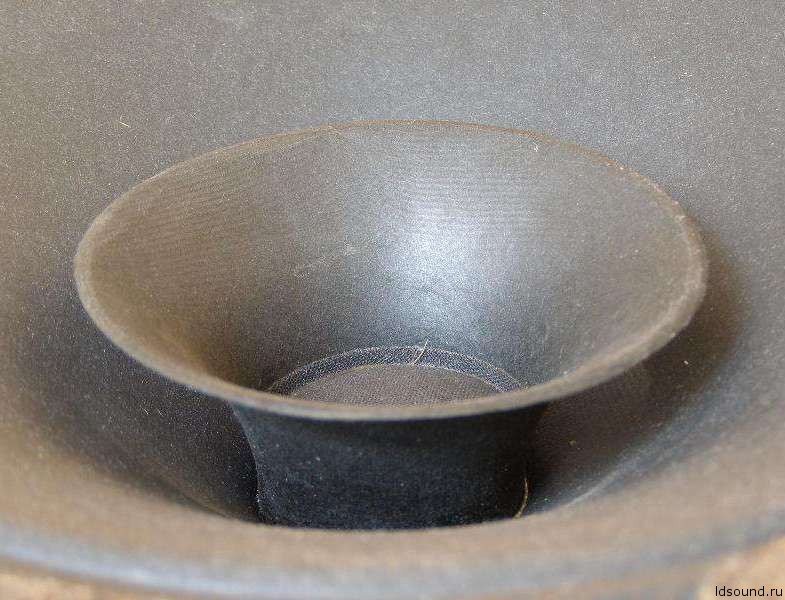

- диффузор с синусоидальным подвесом, изготовленный из бумажной массы;

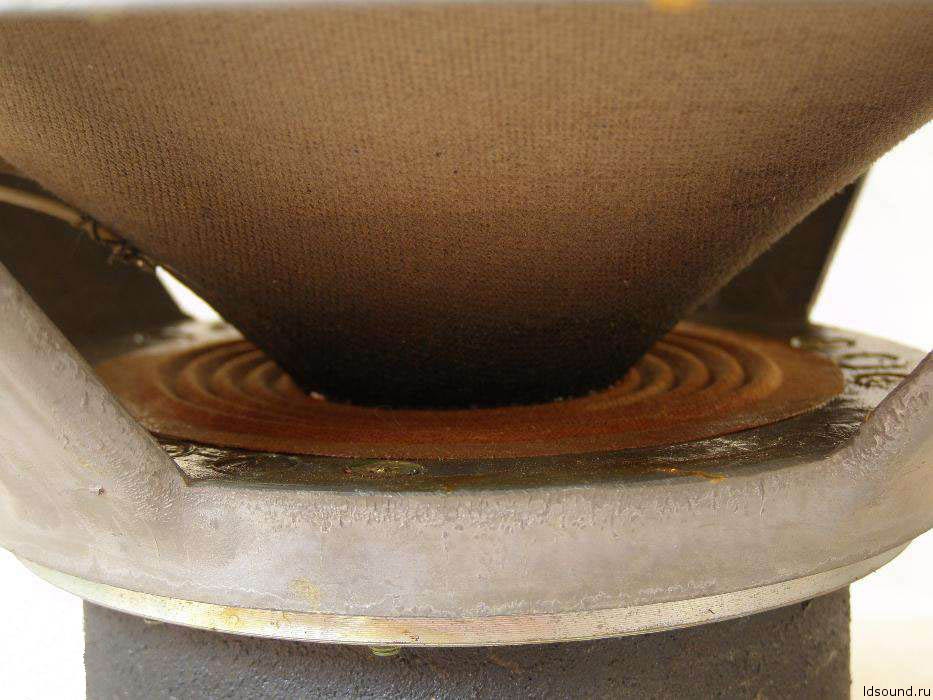

- центрирующая шайба, изготовленная из ткани с пропиткой.
