25 АС-109

Изготовитель: Бердский радиозавод, с 1982 года.

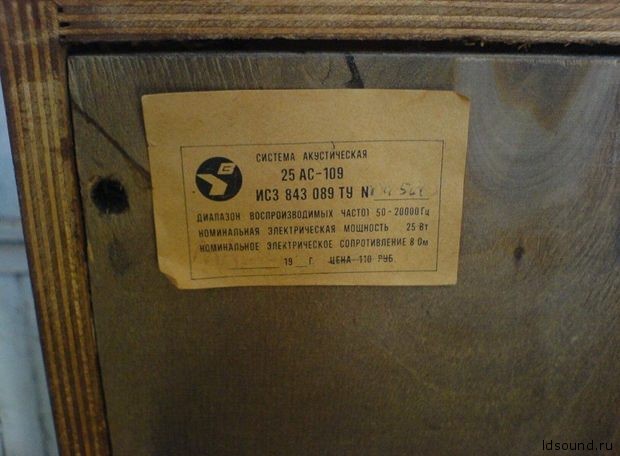

25 АС-109 и 25 АС-309 идентичные АС, единственное отличие только в ГОСТе. По имеющимся сведениям, акустическая система 25 АС-109 выпускалась с сопротивлением 8 Ом, с тем же названием – 25 АС-109. Вся информация по версии на 8 Ом внизу статьи.

^Нажмите для увеличения^

Технические характеристики:

3-х полосная АС закрытого типа

Диапазон частот: 40 – 20000 Гц

Среднее звуковое давление в диапазоне 100 – 8000 Гц: 1,6 Па

Сопротивление: 4 Ом

Номинальная мощность: 25 Вт

Паспортная мощность: 35 Вт

Используемые динамики:

НЧ: 35 ГДН-1-4 (25 ГД-26Б)

СЧ: 20 ГДС-4-8 (15 ГД-11А)

ВЧ: 5 ГДВ-1-8 (3 ГД-31)

Размер (ВхШхГ): 480х285х260 мм

Вес: 13 кг

^Нажмите для увеличения^

Описание:

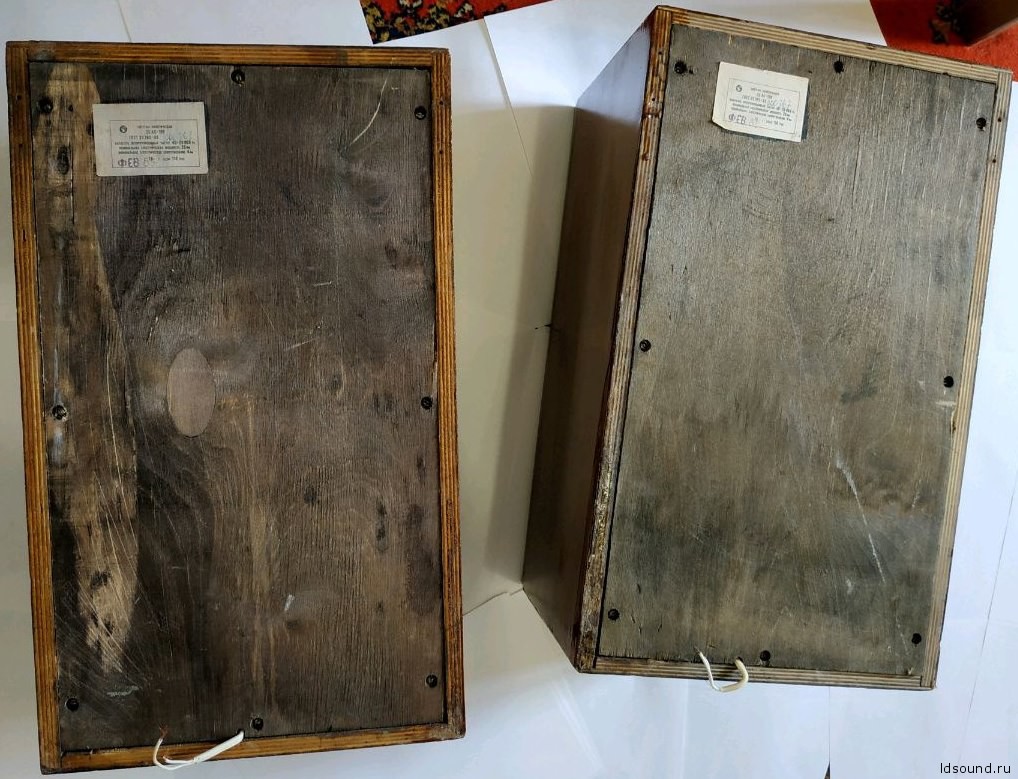

Корпус выполнен в виде прямоугольного ящика со съемной задней крышкой. Внешняя отделка выполнена шпоном ценных пород дерева, которая покрыта лаком в несколько слоев. Внутри корпуса располагается мешок с ватой для гашения внутренних резонансов. Так же внутри, на дне АС располагается плата фильтров. СЧ динамик отделен от основного объема пластмассовым колпаком, внутри которого тоже расположена вата.

^Нажмите для увеличения^

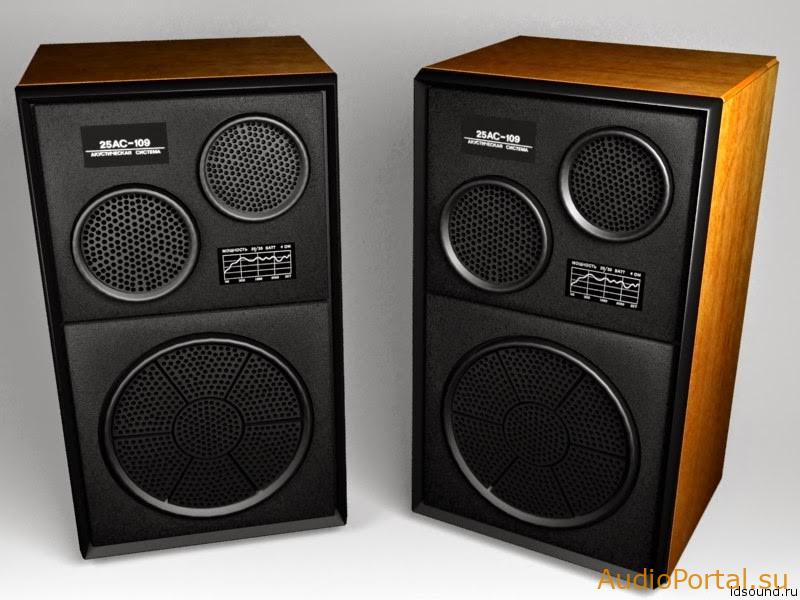

ВЧ и СЧ динамики крепятся с наружной стороны АС, а НЧ динамик с внутренней. Спереди, динамики и лицевую панель закрывает единая пластмассовая накладка, служащая одновременно декоративным и защитным элементом. Она держится на шурупах, которые стоят с внутренней стороны лицевой панели.
