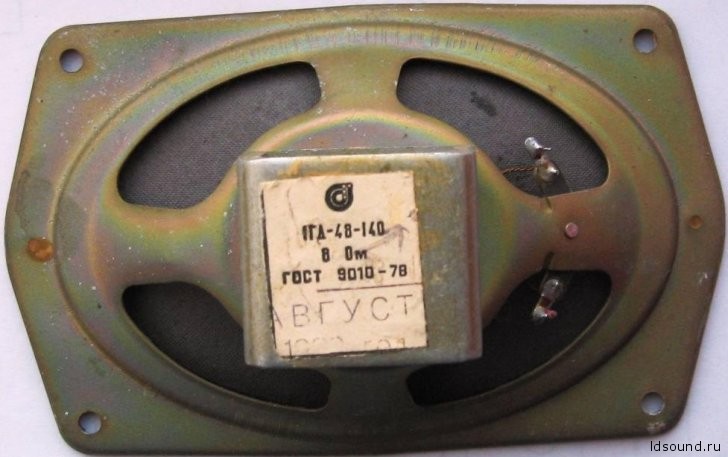

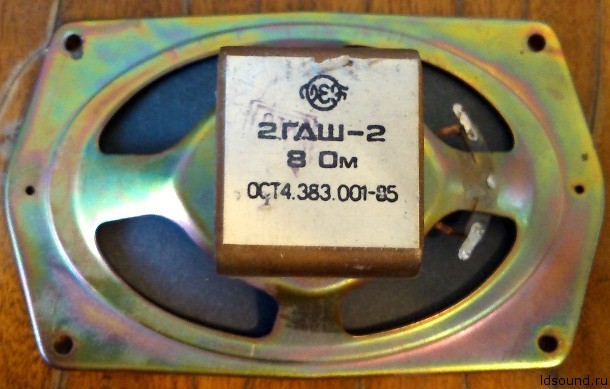

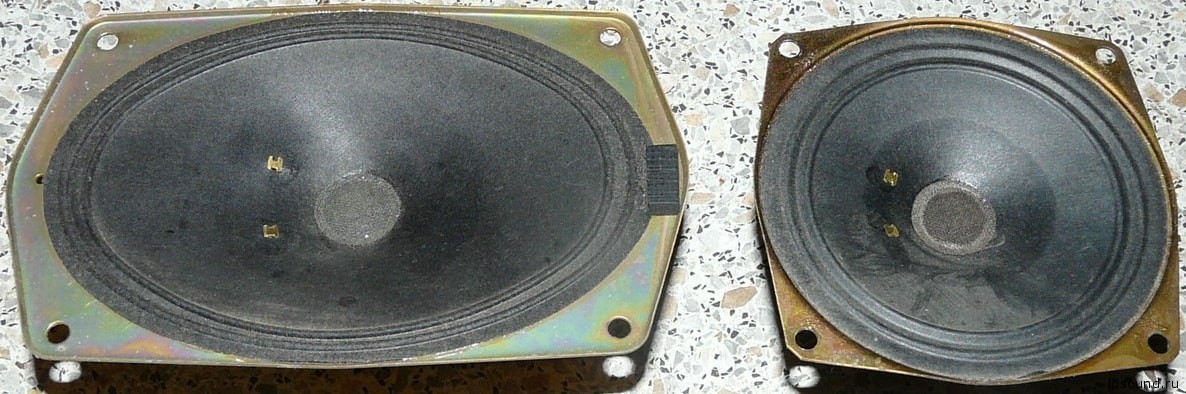

2 ГДШ-2-8 (1 ГД-48)

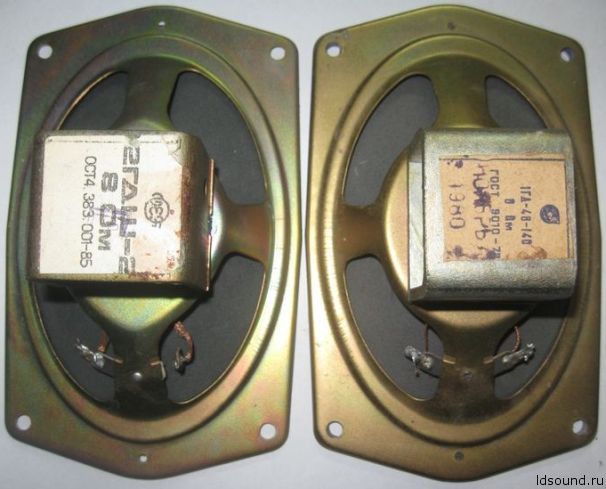

Старое наименование: 1 ГД-48

Изготовитель: завод ВЭФ, г. Рига.

Назначение: для применения во встроенных открытых акустических системах переносной бытовой аппаратуры первой группы сложности для работы в помещении и на открытом воздухе.

Технические характеристики:

Диапазон частот: 100 – 10000 Гц
Чувствительность: 93 дБ
Неравномерность АЧХ: 14 дБ
Номинальное среднее звуковое давление: 0,32 Па
Номинальное сопротивление: 8 Ом
Паспортная мощность: 2 Вт
Долговременная мощность: 8 Вт
Кратковременная мощность: 12 Вт
Резонанс: 120 Гц (±20 Гц)
Полная добротность: 2 (±0,2)
Размеры: 160х100х60 мм
Вес: 0,33 кг

^Нажмите для увеличения^

Конструкция:

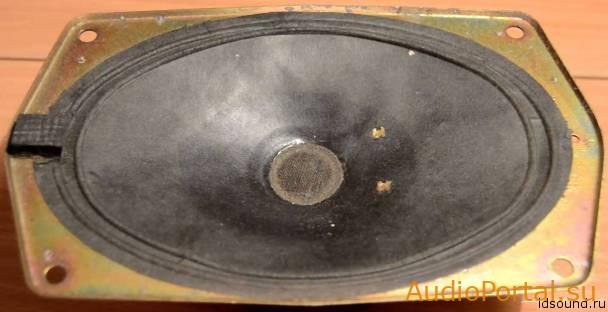

Головка громкоговорителя электродинамического типа, широкополосная, овальная, с не экранированной магнитной цепью. Корзина изготовлена из штампованной стали.

^Нажмите для увеличения^

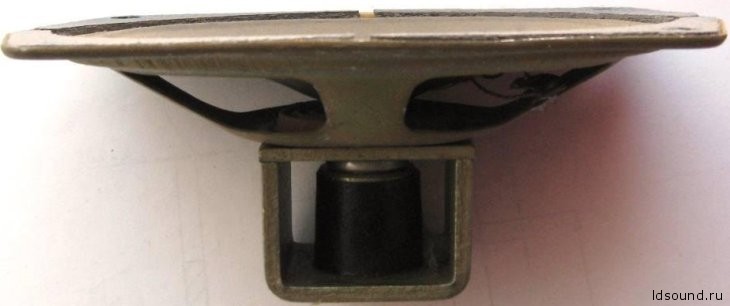

Магнитная цепь:

Керновой магнит марки ЮН13ДК24БА.
Керн диаметром 15 мм.
Верхний фланец с отверстием диаметром 16,3 мм.
Радиальная ширина воздушного зазора 0,65 мм.
Индукция в зазоре 1 Тл.

^Нажмите для увеличения^

Подвижная система:

Звуковая катушка, намотанная проводом марки ПЭВЛ диаметром 0,1 мм, намотка двухслойная, общее число витков 70. Высота намотки 4,9 мм. Омическое сопротивление 8 Ом (±1,2 Ом). Каркас звуковой катушки изготовлен из бумаги К-080, толщиной 0,08 мм. Внутренний диаметр 15,35 мм, внешний (вместе с намоткой) 16,1 мм. Высота звуковой катушки 11 мм.

Диффузор из бумажной массы с пропиткой.

Центрирующая шайба из ткани с пропиткой.

Пылезащитный колпачок из бумажной массы с пропиткой.
