Назначение: для применения во встроенных открытых акустических системах переносной и стационарной малогабаритной бытовой радиоаппаратуры для работы в помещениях и на открытом воздухе.
^Нажмите для увеличения^
Технические характеристики:
Эффективный рабочий диапазон частот: 70 – 10000 Гц
Неравномерность: 14 дБ
Чувствительность: 92 дБ
Среднее стандартное звуковое давление: 0,25 Па
Номинальная мощность: 2 Вт
Номинальное электрическое сопротивление: 4 Ом
Частота основного резонанса: 80 Гц (±15 Гц)
Габаритные размеры: Ø152х69 мм
Вес: 0,4 кг
^Нажмите для увеличения^
Описание:

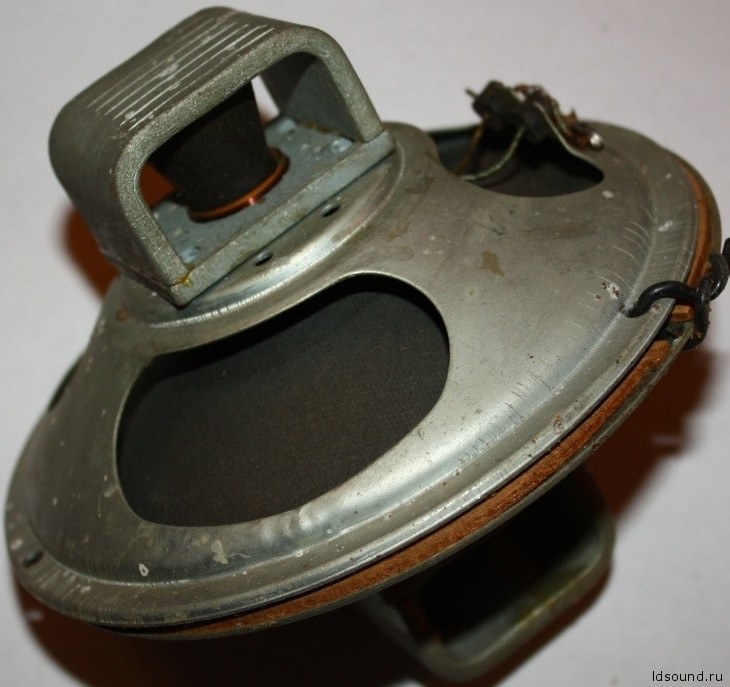

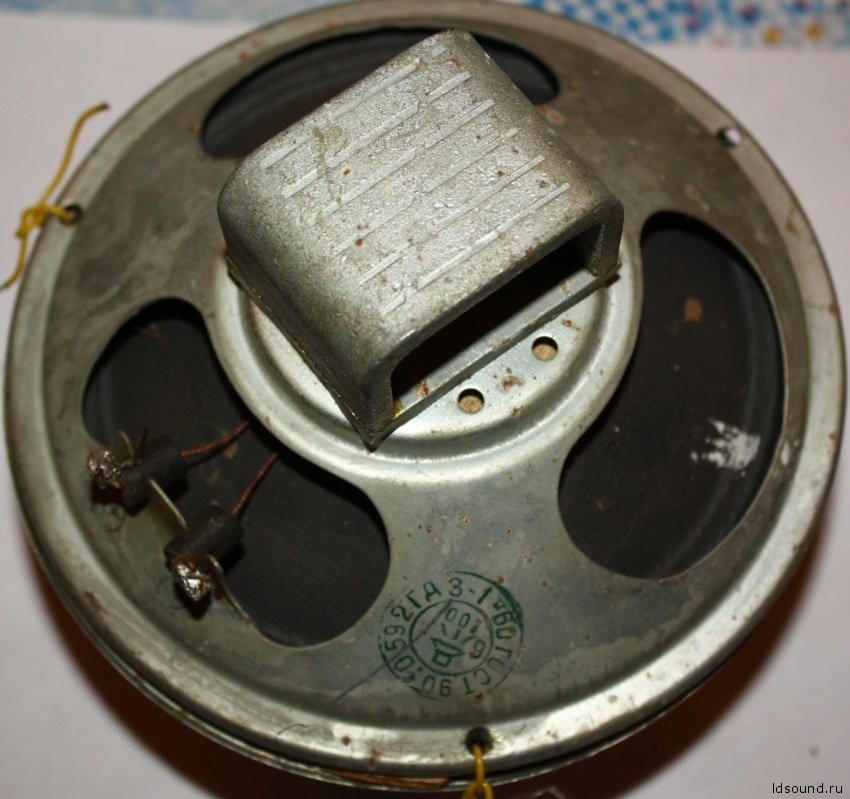

Головка громкоговорителя электродинамического типа, широкополосная, круглая, с керновым магнитом в магнитной цепи. Диффузородержатель изготовлен штамповкой из стали. Диффузор с подвесом и дополнительным рупором — из бумажной массы с пропиткой. Центрирующая шайба изготовлена из ткани, пропитанной раствором бакелитового лака. Магнит литой, керновый. Диаметр керна 20 мм. Ширина магнитного зазора 0,8 мм. Каркас звуковой катушки бумажный, намотана проводом диаметром 0,16 мм с общим числом витков – 62. Сопротивление звуковой катушки по постоянному току 3,4 Ом.
^Нажмите для увеличения^

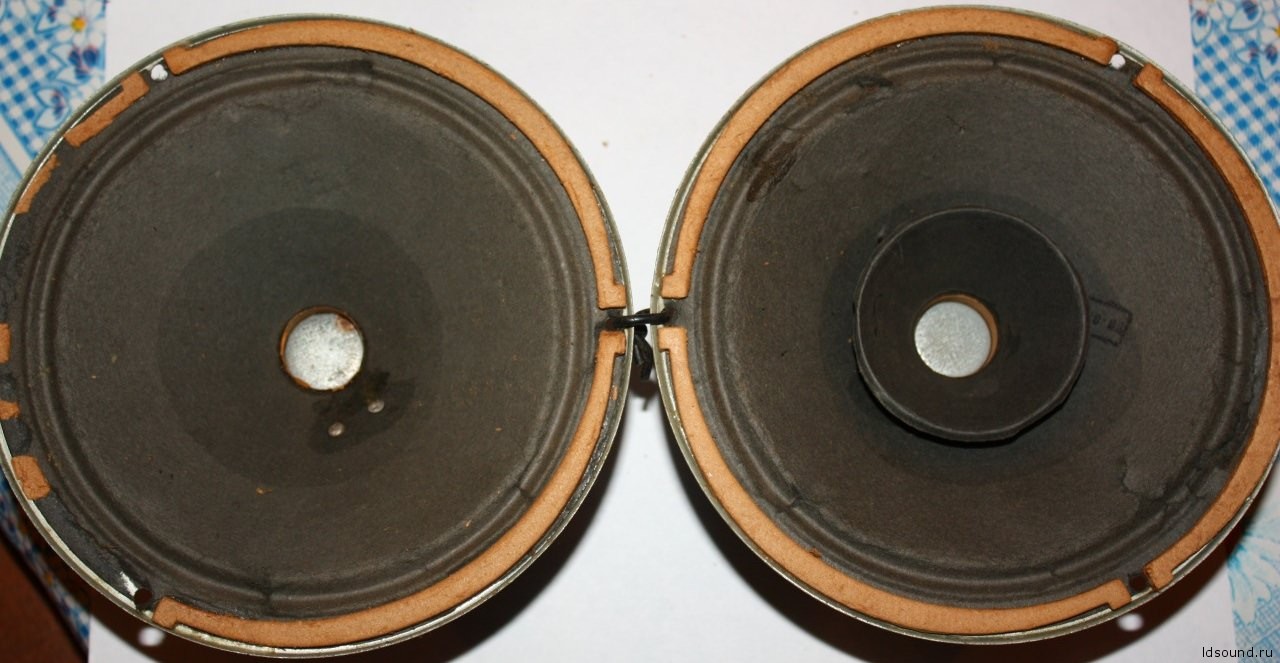

Слева 2 ГД-3М, справа – 2 ГД-3:
^Нажмите для увеличения^
