1А-13 «КинАп»

Разработчик: лаборатория звуковоспроизведения НИКФИ.
Изготовитель: завод “Ленкинап”, г. Ленинград.
Назначение: для комплектования 2-х полосных АС типа 30А-1, 30А-2 и 30А-3.

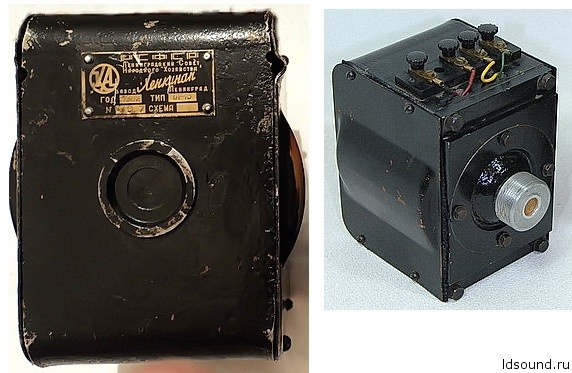

^Нажмите для увеличения^

Технические характеристики:

Диапазон воспроизводимых частот: 400 – 10000 Гц

Неравномерность АЧХ в диапазоне 400-10000 Гц: 16 дБ

Средняя абсолютная чувствительность: 35 единиц

Номинальная мощность: 10 Вт

Сопротивление по постоянному току: 14,4 Ом (±0,5 Ом)

Сопротивление по переменному току на средних частотах: 22 Ом

Габаритные размеры: 185х165х145 мм

Вес: 13,6 кг

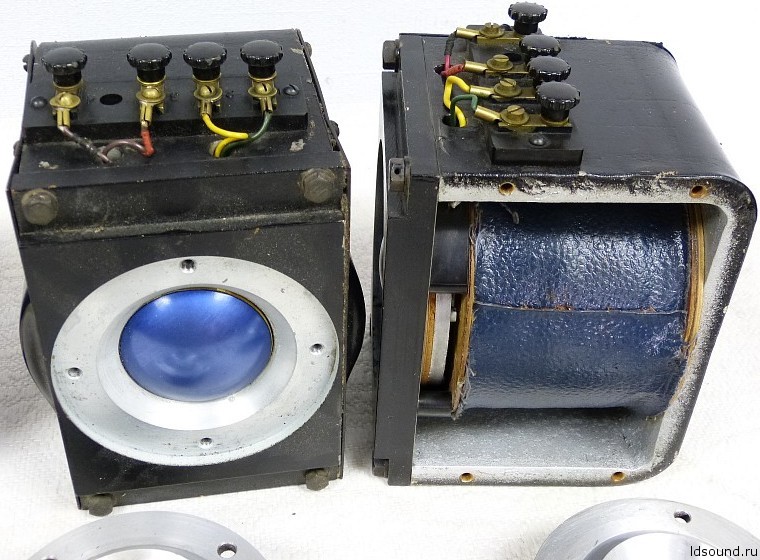

^Нажмите для увеличения^ Описание:

^Нажмите для увеличения^

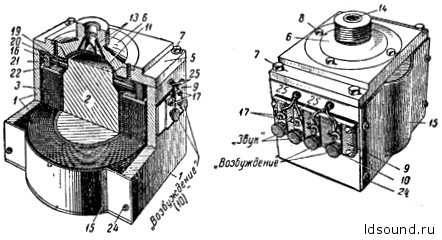

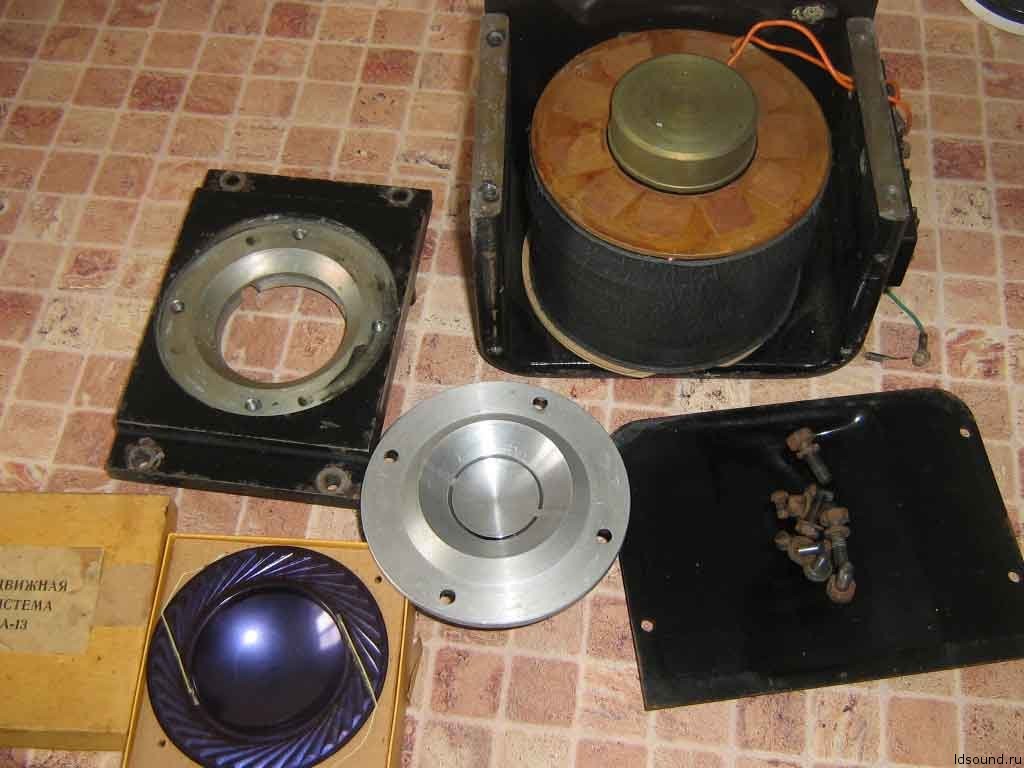

Магнитная цепь состоит из скобы 1, керна 2 и фланца 5. В центре фланца отверстие Ø59,5+0,06 мм. Кроме того на фланце есть еще 8 отверстие через которые пропускаются 4 стальных болта 7. Напряжение возбуждения 25 В, ток – 1,13 А. Мощность возбуждения около 28 Вт. Магнитная индукция в воздушном кольцевом зазоре 21200 гс.

Звуковая катушка намотана в два слоя (42 витка) проводом марки ПЭА Ø0,15 мм. Концы звуковой катушки соединяются с клеммами многожильным проводом 8 марки МГМ 20х0,05 длинной 75 мм методом скрутки 7 на длине 25-30 мм. Выводные концы подпаиваются припоем ПОС-40 к лепестками 23, укрепленным в гетинаксовом прижимном кольце 16, от которых к клеммам 10 идут выводные концы 25.

^Нажмите для увеличения^

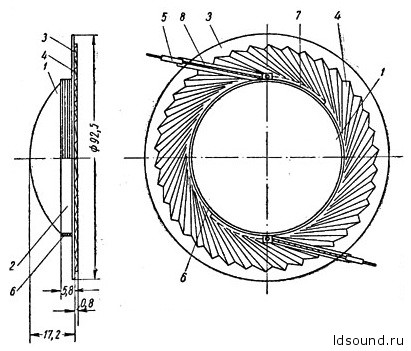

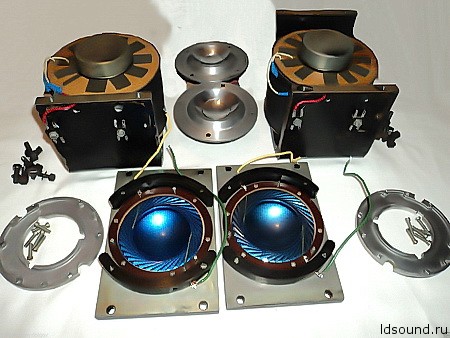

Диафрагма выполнена из дуралюминиевой фольги толщиной 0,06 мм. Она состоит из сферического купола 1, цилиндра 2 и плоского кольца-воротника 3, на котором выдавлены тангенциальные ребра призм 4. На цилиндрическую часть намотана звуковая катушка. В последнее время кольцо-воротник изготавливался из двух слоев марли, пропитанных бакелитовым лаком между которыми проложена папиросная бумага. Плоское кольцо-воротник 3 должно иметь определенную величину упругости. Чтобы воротник 3 и всю подвижную систему “не вело” на поле воротника выдавлены тангенциальные ребра призм.
