Изготовитель: Львовкое ПО им. Ленина, выпуск с 1979 года.
^Нажмите для увеличения^
^Нажмите для увеличения^
Назначение: акустическая система предназначена для использования в высококачественной монофонической, стереофонической и квадрафонической аппаратуре. 15 АС-407 до 1979 года именовались как 20 АС-1.
Основные технические характеристики:
Диапазон рабочих частот: 63 – 16000 Гц
Неравномерность АЧХ: ±6 дБ
Среднее стандартное звуковое давление: 0,25 Па
Номинальная мощность: 15 Вт
Номинальное электрическое сопротивление: 16 Ом
Коэффициент нелинейных искажений на частотах:
125 – 400 Гц: 5%
выше 630 Гц: 3%
Размеры (ВхШхГ): 444х312х258 мм
Масса: 10 кг
^Нажмите для увеличения^
Описание:
Корпус изготовлен из неразборного прямоугольного ящика закрытого типа со съемной задней стенкой из фанеры. Внешне фанерован под ценные породы дерева и покрыт лаком. Передняя панель закрывается съемной декоративной рамкой с акустически прозрачной ткани.
^Нажмите для увеличения^
^Нажмите для увеличения^
В акустической системе установлены четыре динамические головки 4ГД-43 и две ЗГД-31, которые находятся на передней стенке и крепятся с внутренней стороны, там же находится и конденсатор емкостью 2 мкФ. На задней стенке корпуса имеется разъем типа для подключения внешнего кабеля. Акустические системы входили в состав стереоусилителя «Трембита-002» и усилителя «Юпитер-квадро».

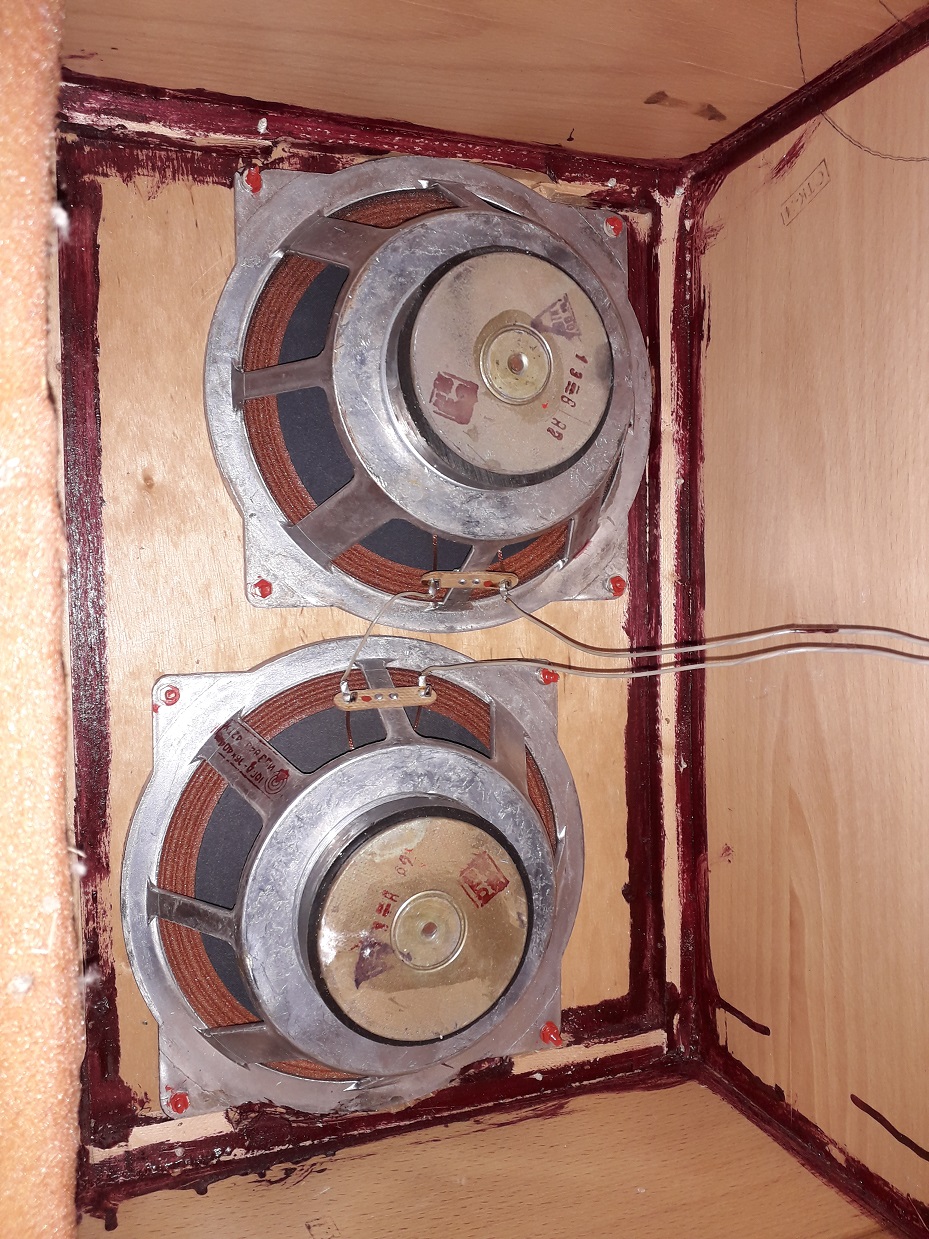

Так же известны 15 АС-407 с парой 10 ГДШ-1-4:
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
