Изготовитель: Бердский радиозавод, выпуск с 1976 года.
Назначение: для высококачественного воспроизведения звуковых программ, совместно с бытовой аппаратурой.

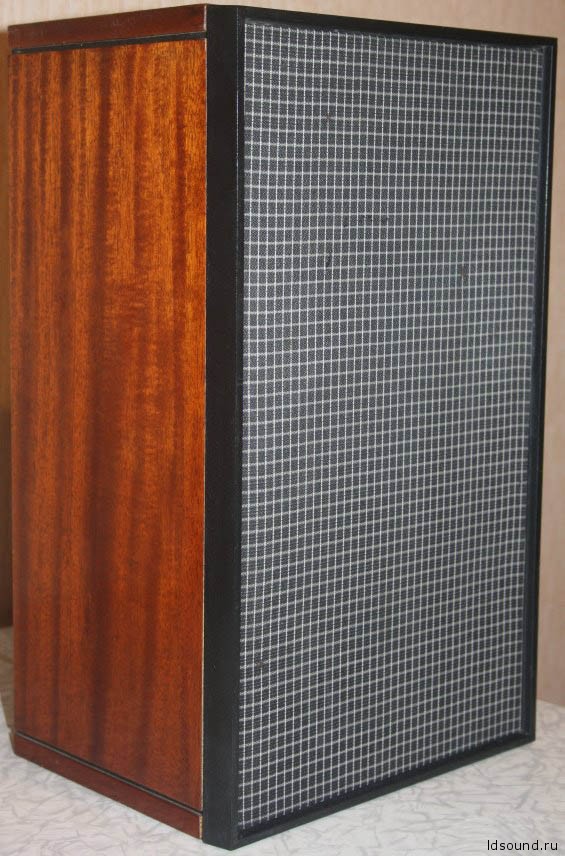

^Нажмите для увеличения^
^Нажмите для увеличения^

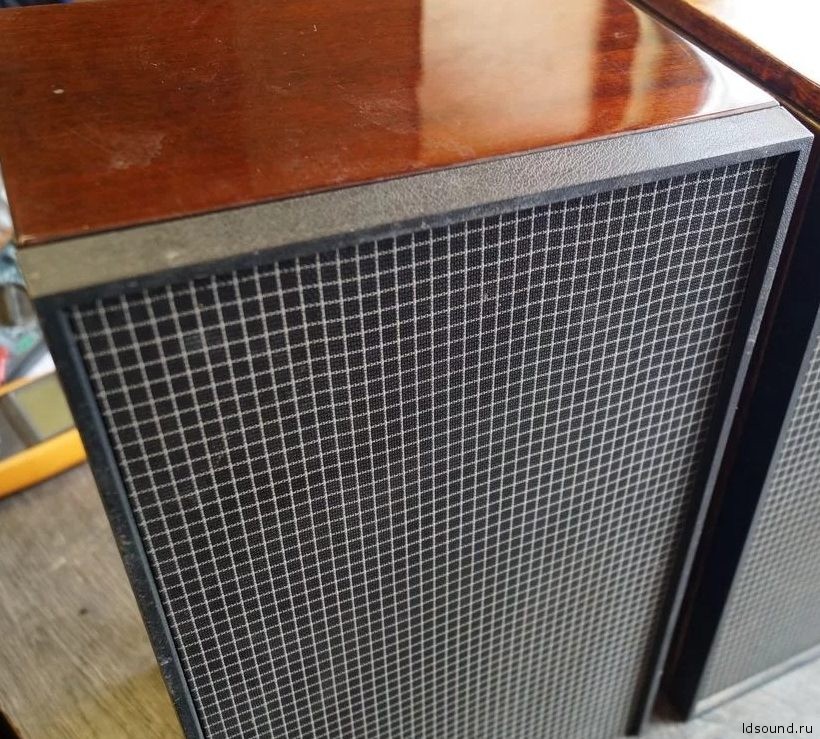

^Нажмите для увеличения^

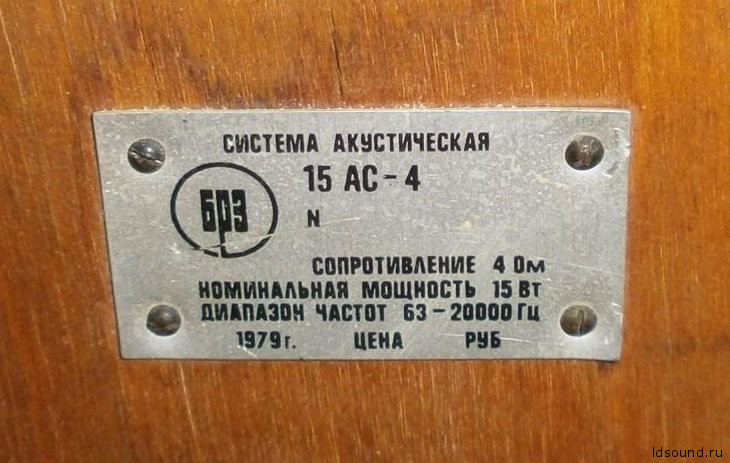

Технические характеристики:
2-х полосная АС закрытого типа

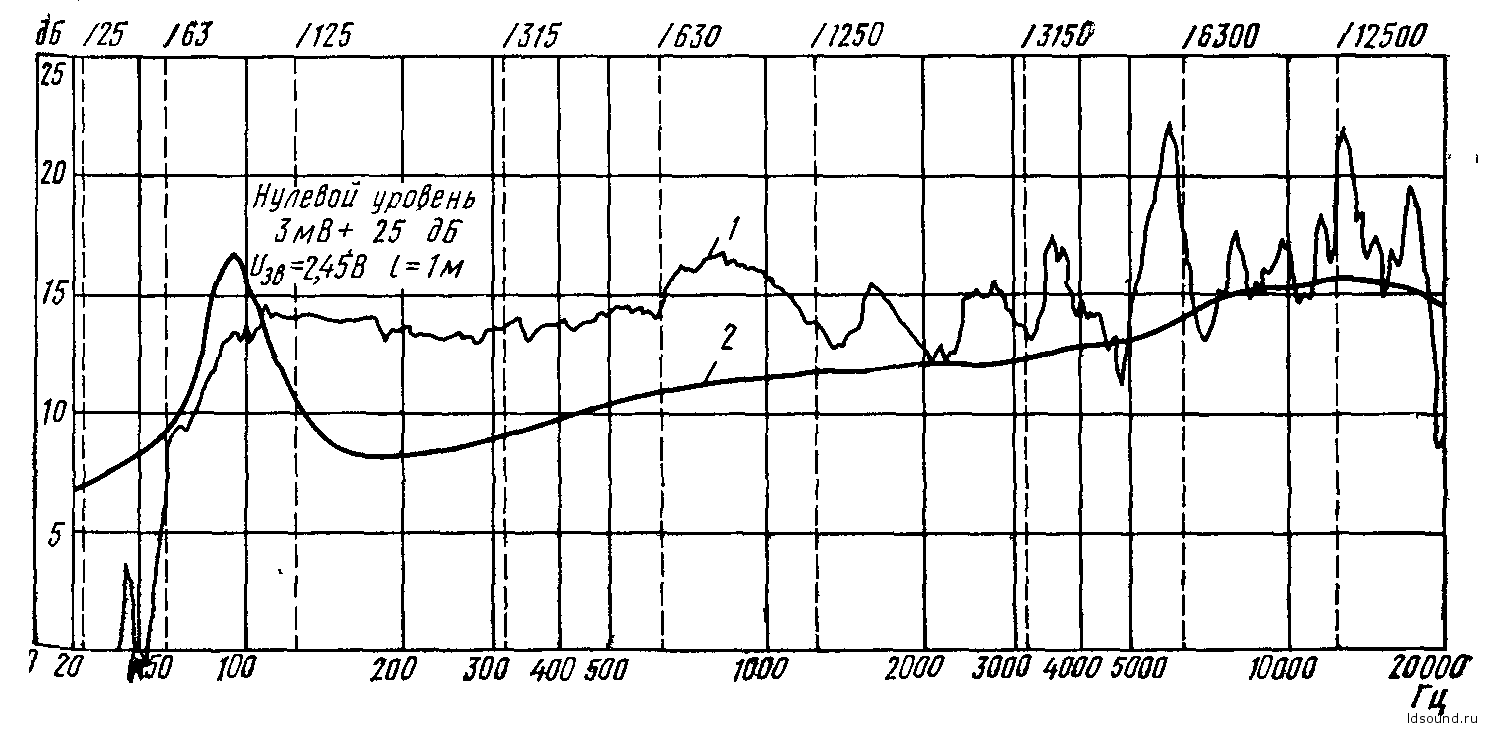

Диапазон воспроизводимых частот: 63 – 20000 Гц
Неравномерность АЧХ в диапазоне 63–18000 Гц: 15 дБ
Чувствительность: 87 дБ
Среднее звуковое давление в диапазоне 63–18000 Гц: 0,15 Па
Сопротивление: 4 Ом
Номинальная мощность: 15 Вт
Паспортная мощность: 25 Вт
Используемые динамики:

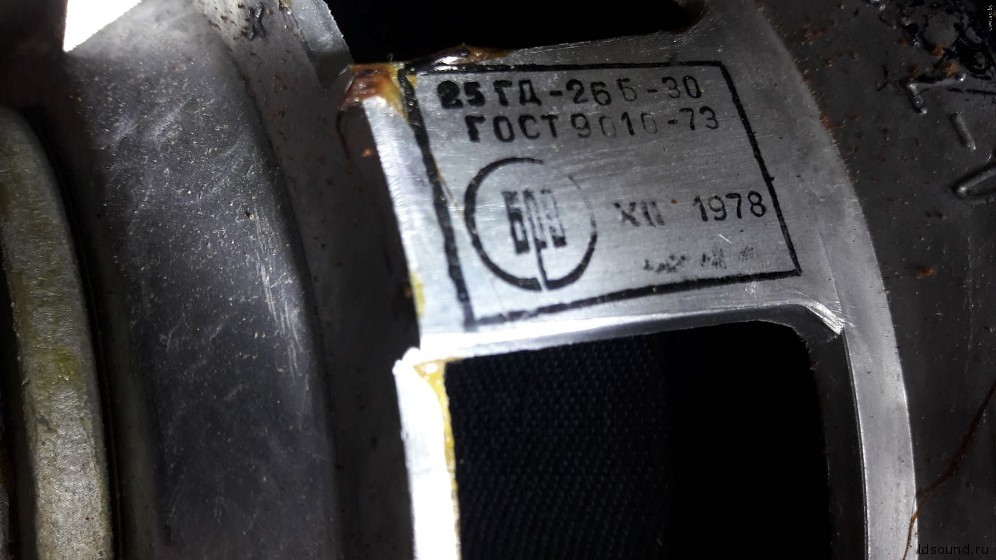

НЧ: 25 ГД-26Б
ВЧ: 3 ГД-31
Габаритные размеры (ВхШхГ): 400х250х190 мм
Масса: 8 кг
^Нажмите для увеличения^
^Нажмите для увеличения^
Описание конструкции:

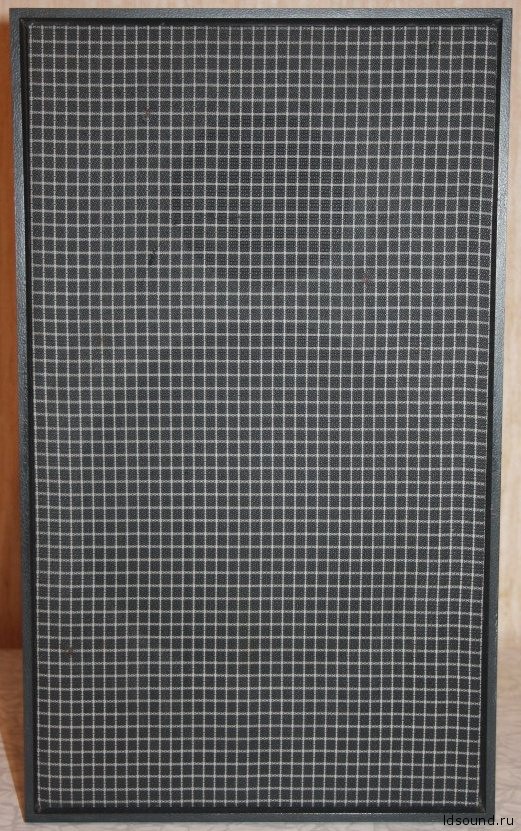

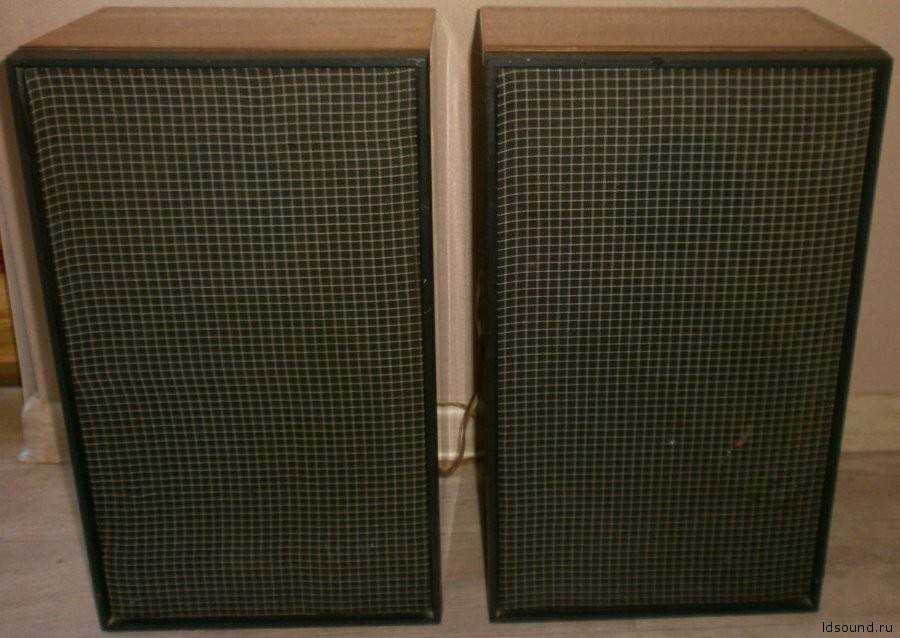

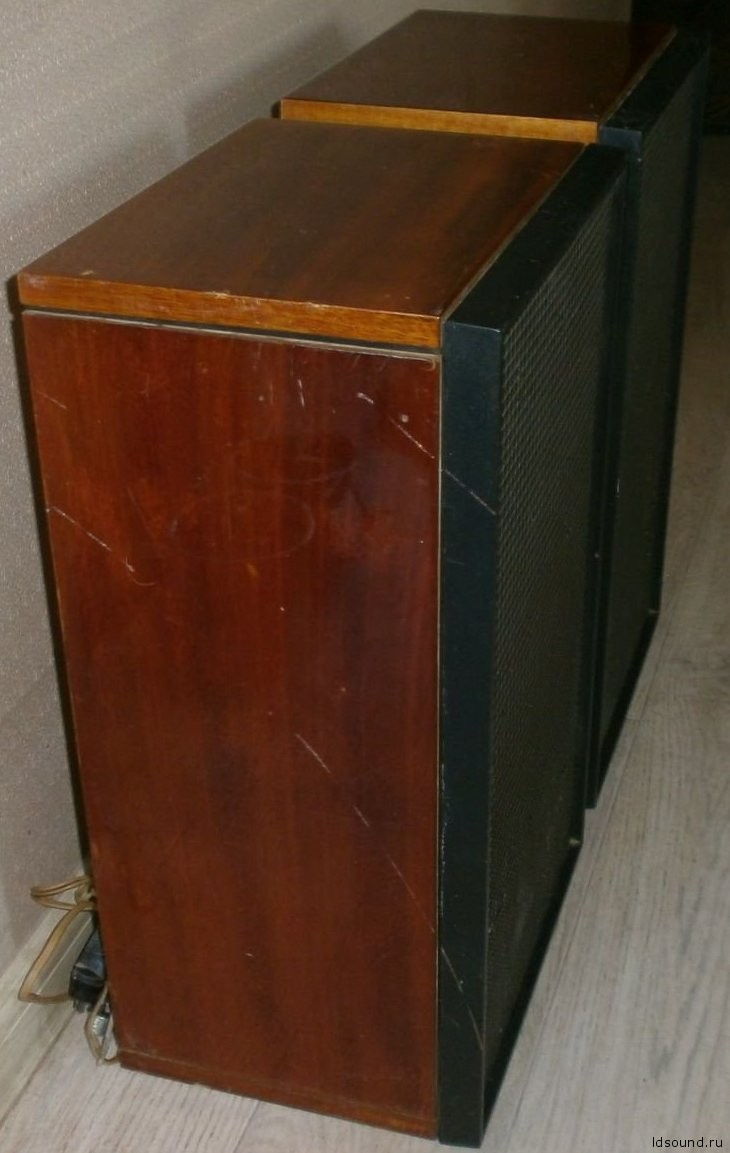

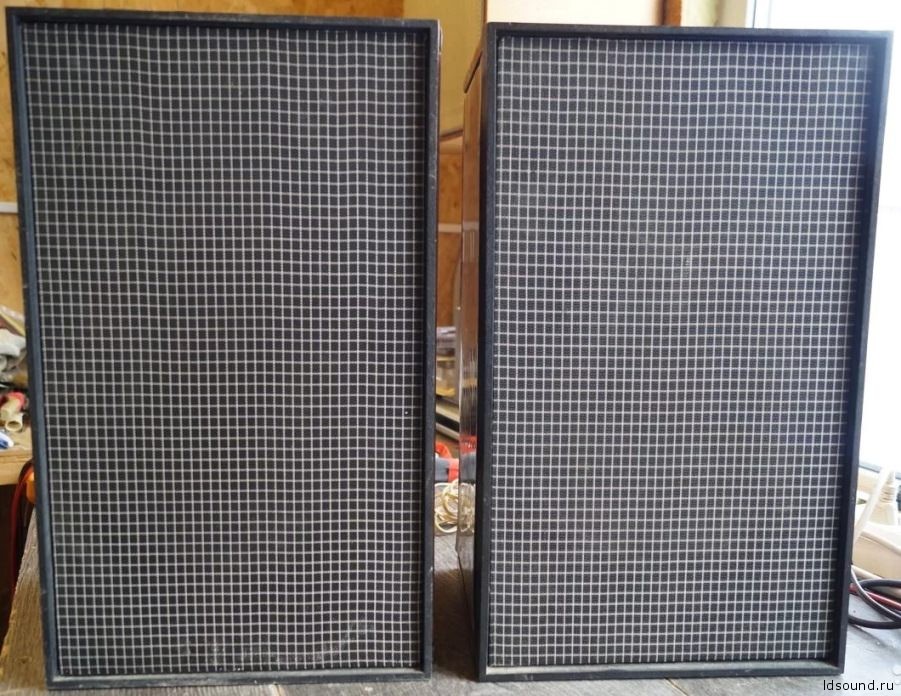

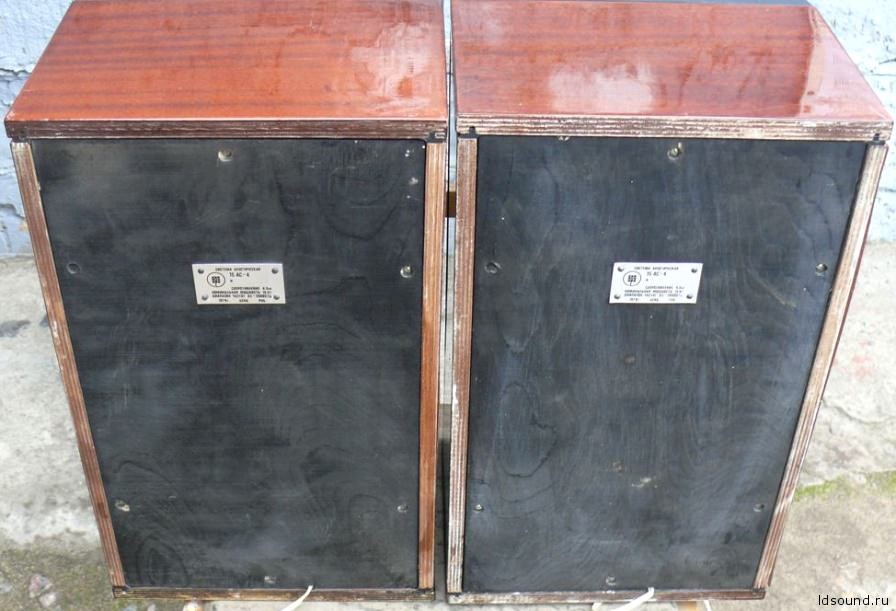

15 АС-4 является предшественником 15 АС-204 и 15 АС-404. Корпус выполнен в виде прямоугольного не разборного ящика из фанеры со съемной задней и передней стенками. Внешне отделан натуральным шпоном и покрыт несколькими слоями прозрачного лака. Внутри корпуса для уменьшения внутренних резонансов помещен ватный мешочек. Передняя панель обтянута акустической тканью.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

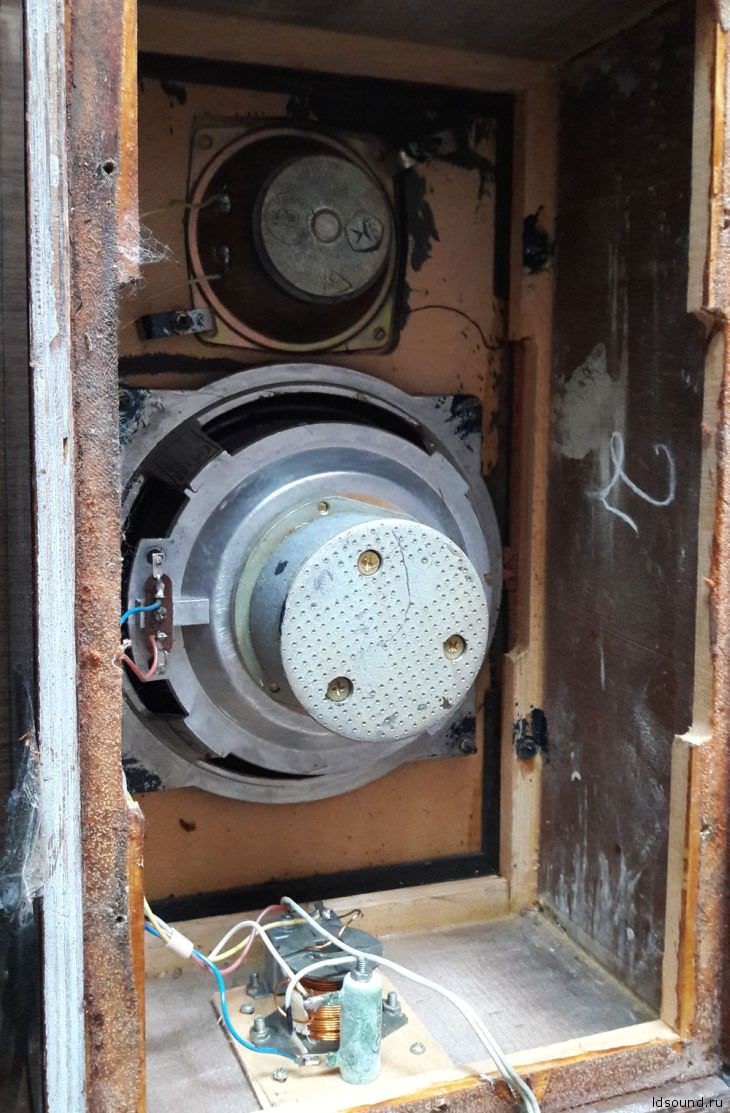

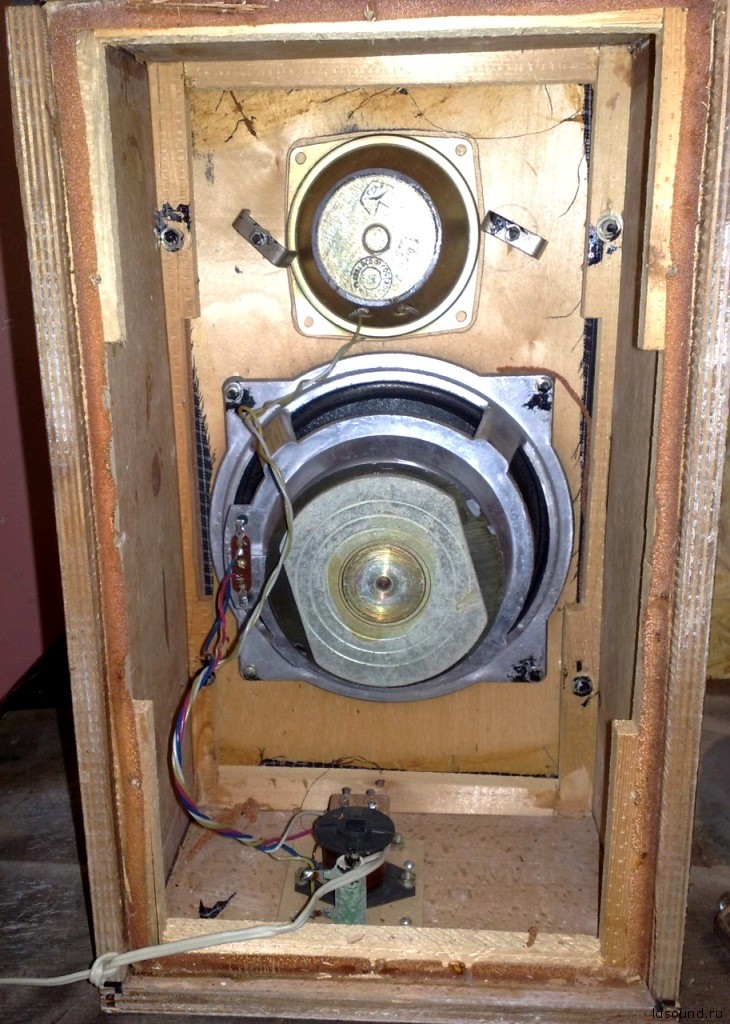

Внутри, на дне акустической системы, на отдельной доске расположен электрический фильтр. НЧ динамик включен без фильтра, ВЧ фильтр 2 порядка – катушка на воздушном сердечнике и конденсатор МБГО. Так же на входе ВЧ фильтра стоит гасящий резистор.
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^
^Нажмите для увеличения^

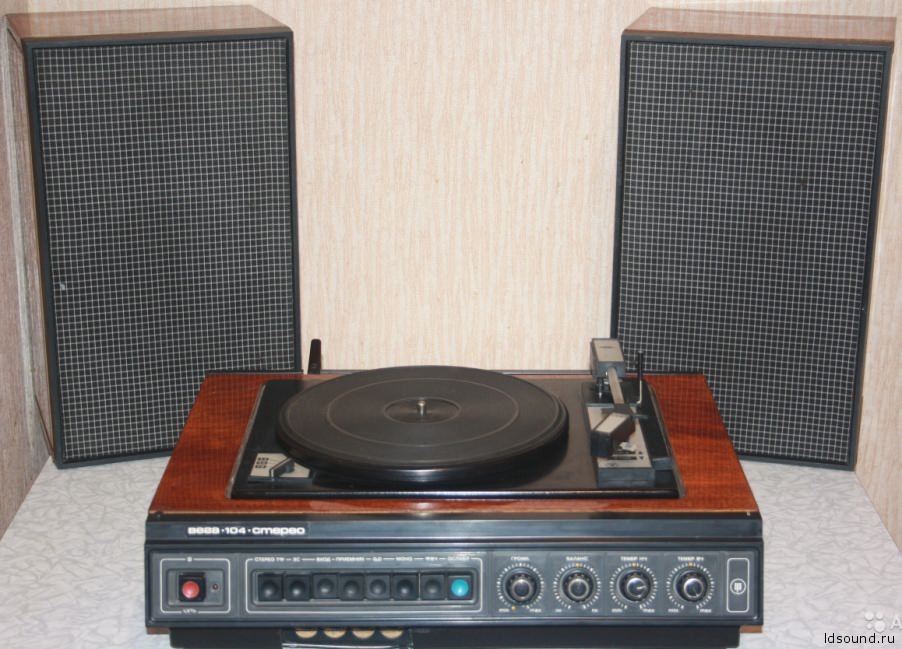

Данные АС входили в состав аппаратуры Вега-104, Вега-108, Вега-117 и др:
^Нажмите для увеличения^
